Configuración de VLAN's (Múltiple SSID con marcado VLAN) con equipos Wisnetworks en modo AP

En este manual explicaremos como realizar una configuración de VLAN's con un equipo de WisNetworks y un HotSpot 4ipnet.

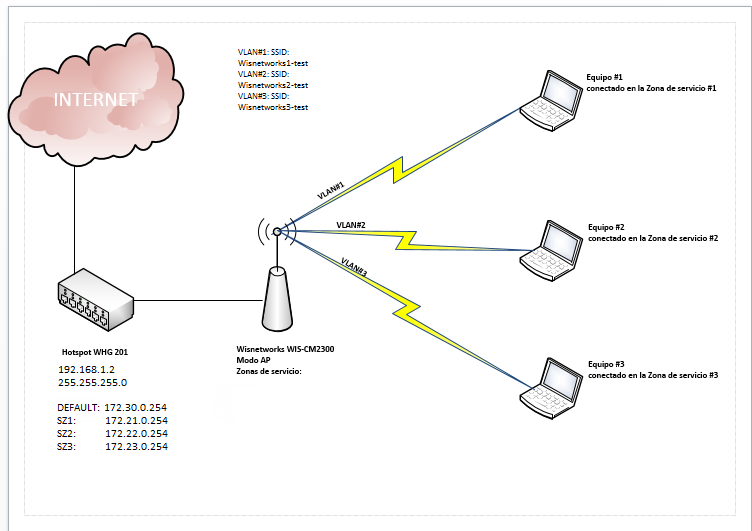

En este caso utilizaremos los modelos WisNetworks WIS-CM2300 y un HotSpot 4ipnet WHG201:

Configuración de VLAN's WisNetworks

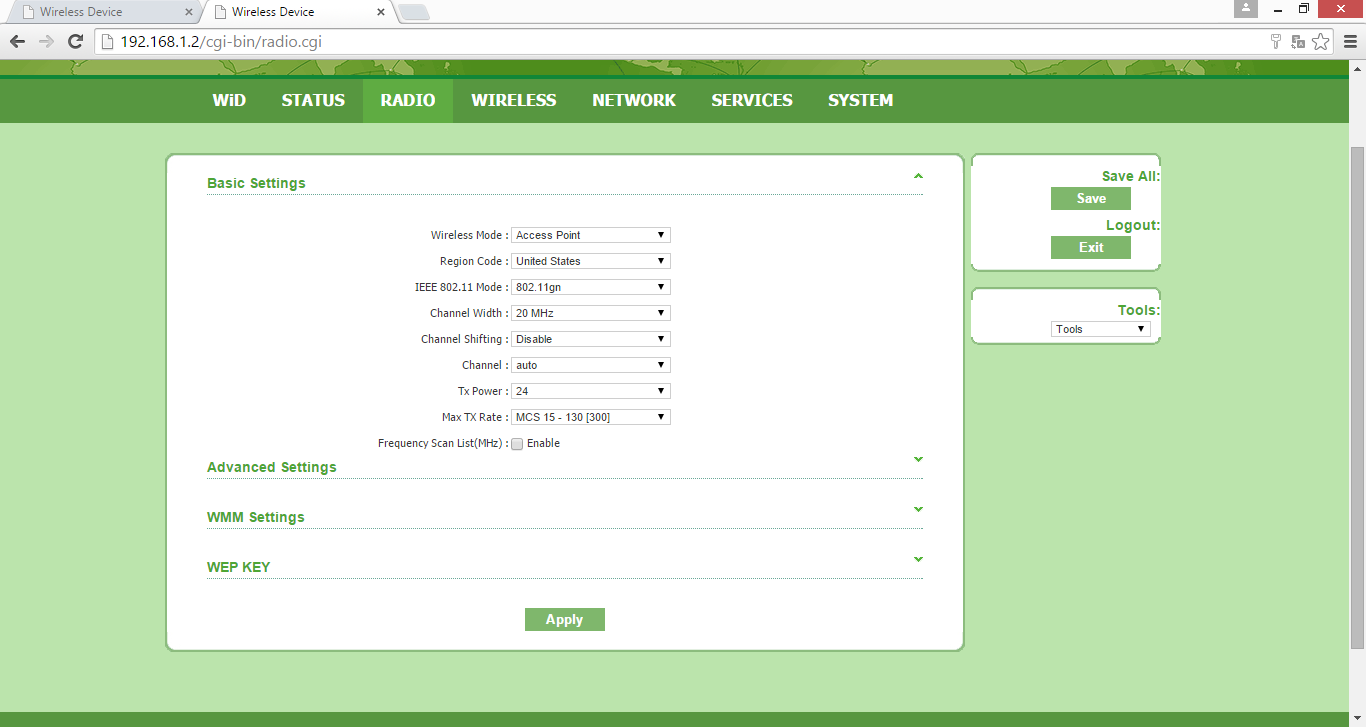

Empezamos configurando el punto de acceso. En este ejemplo es un equipo WIS-CM2300. Definimos los siguientes parámetros, en la pestaña RADIO:

  • Wireless Mode: Access Point
  • Region Code: United States
  • IEEE 802.11 Mode: 802.11gn
  • Channel Width: 20Mhz
  • Channel Shifting: Disable
  • Channel: Auto (Para que el dispositivo elija el canal más adecuado y libre).
Configuración de VLAN's (Múltiple SSID con marcado VLAN) con equipos Wisnetworks en modo AP

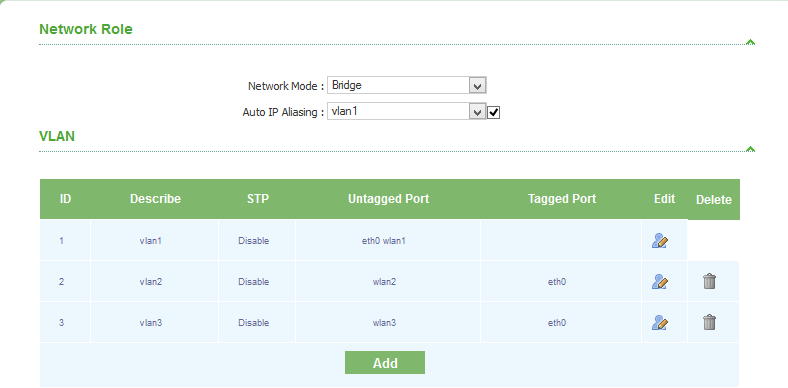

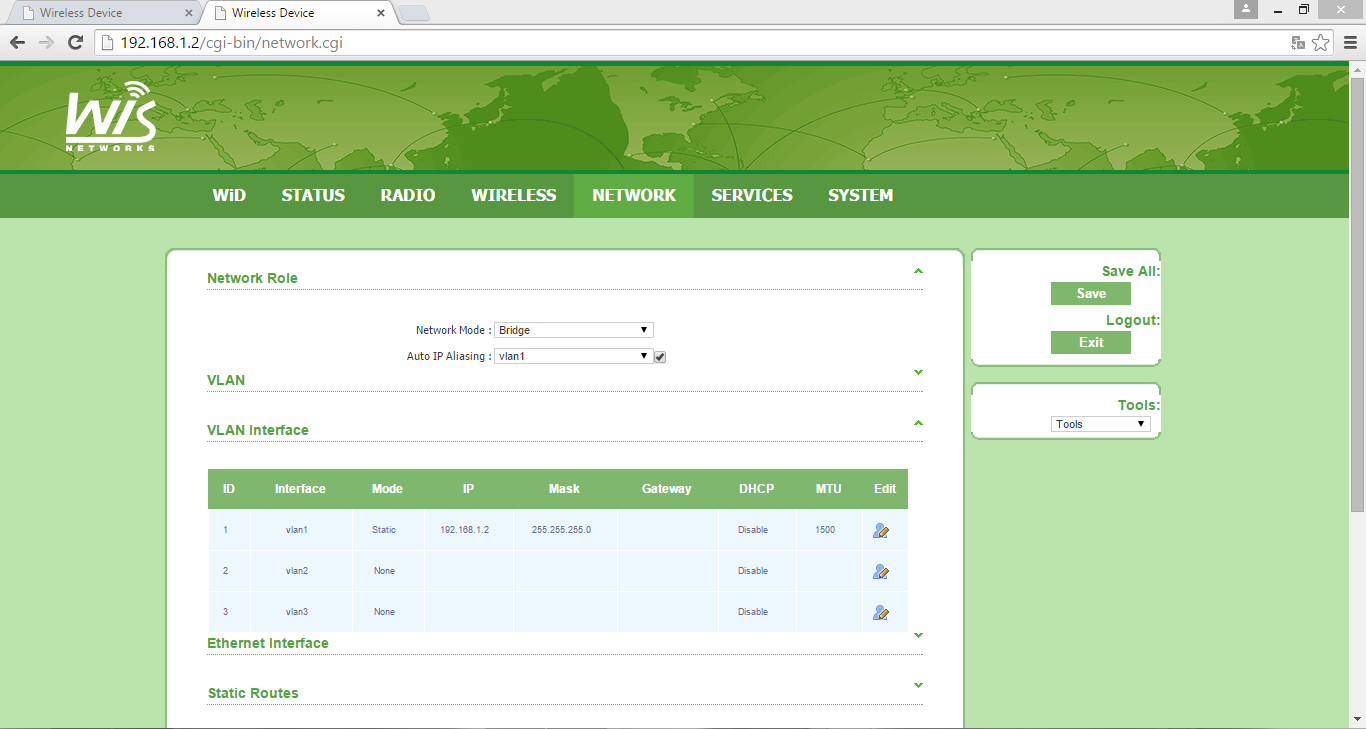

Continuamos configurando el AP. En NETWORK definimos los siguientes parámetros:

  • Network Mode: Bridge

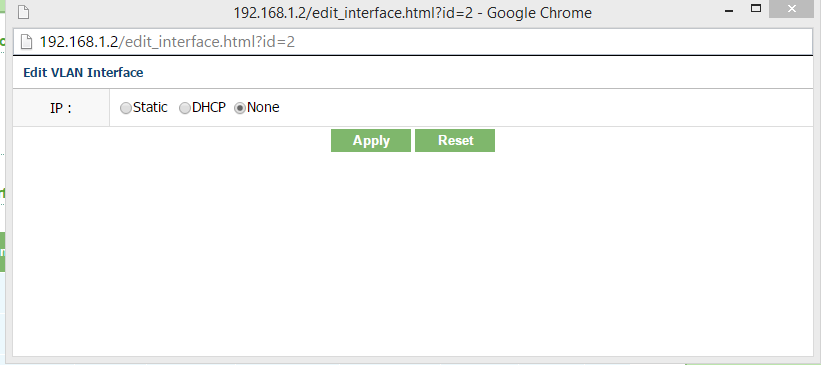

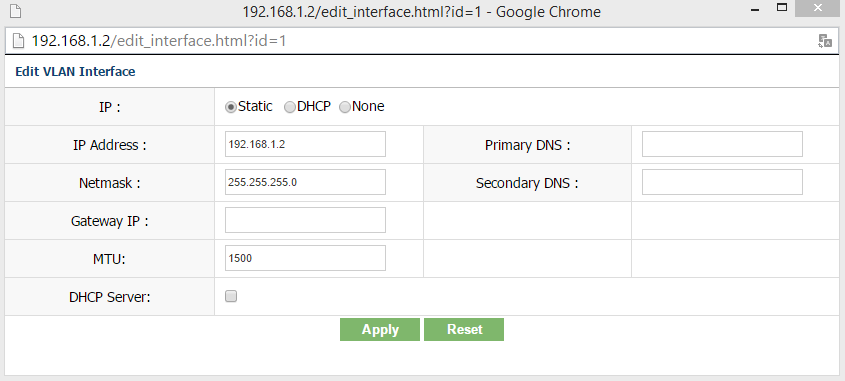

  • Auto IP Aliasing: Si vamos a definir más de una dirección IP a la misma interfaz (en este ejemplo sí), debemos activar esta opción y seleccionar la VLAN correspondiente.

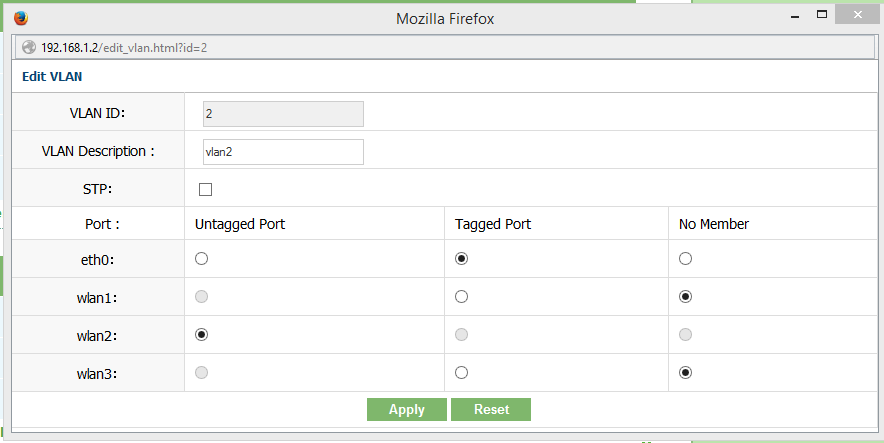

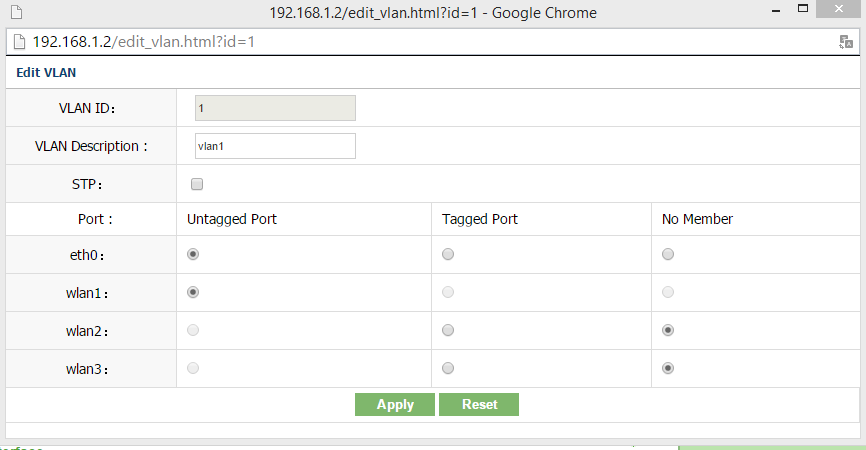

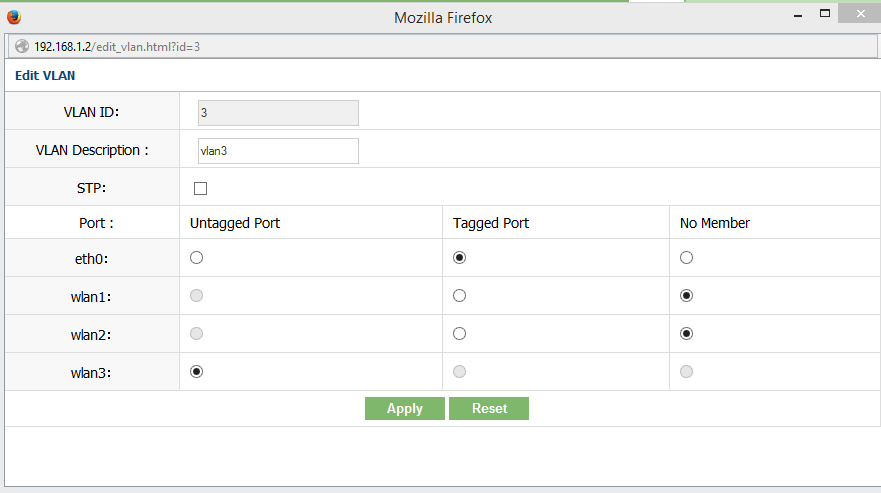

En el apartado VLAN definimos las VLAN's que queremos configurar, en nuestro caso serán 3 para diferenciar las 3 zonas de servicio, de las cuales una será para la utilizaremos para la gestion de los AP's y las otras dos para tener dos redes para diferentes tipos de usuarios.

Configuración de VLAN's (Múltiple SSID con marcado VLAN) con equipos Wisnetworks en modo AP Configuración de VLAN's (Múltiple SSID con marcado VLAN) con equipos Wisnetworks en modo AP Configuración de VLAN's (Múltiple SSID con marcado VLAN) con equipos Wisnetworks en modo AP Configuración de VLAN's (Múltiple SSID con marcado VLAN) con equipos Wisnetworks en modo AP Configuración de VLAN's (Múltiple SSID con marcado VLAN) con equipos Wisnetworks en modo AP Configuración de VLAN's (Múltiple SSID con marcado VLAN) con equipos Wisnetworks en modo AP Configuración de VLAN's (Múltiple SSID con marcado VLAN) con equipos Wisnetworks en modo AP

Le damos a Apply, Save y Save All para que aplique y guarde los cambios (a la derecha).

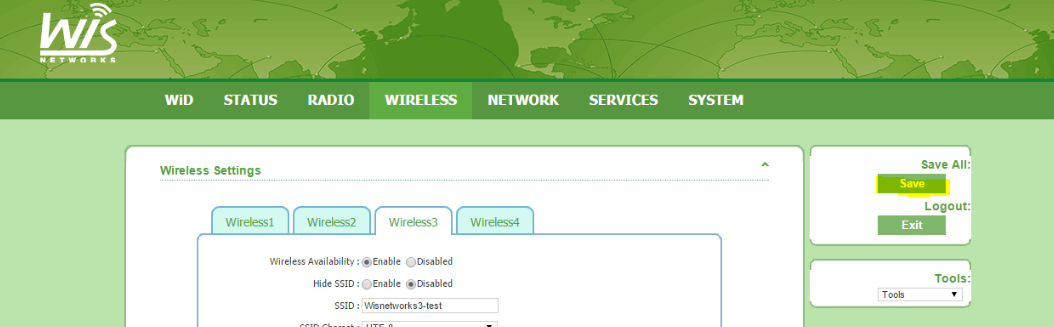

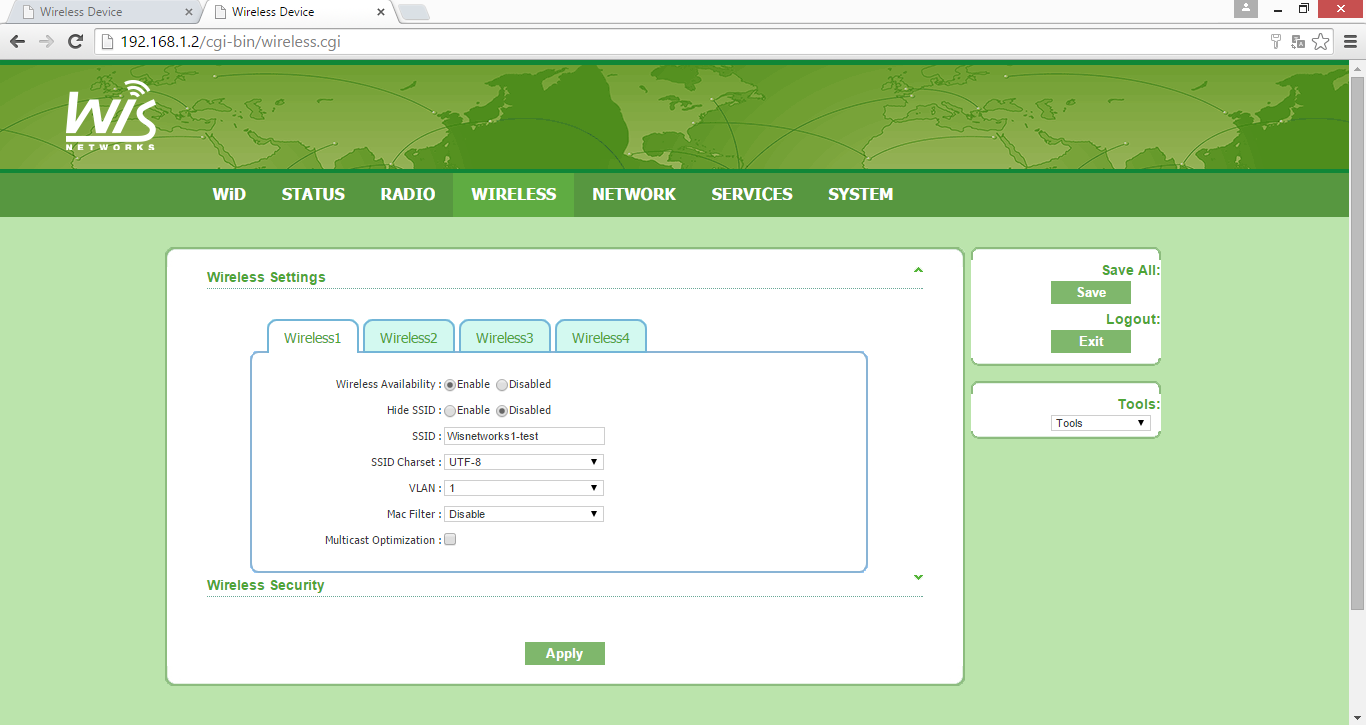

Ahora nos vamos a la pestaña WIRELESS para configurar el punto de acceso. Los equipos de WisNetworks permiten configurar hasta un máximo de 4 SSID diferentes, vinculados cada uno a una VLAN. En este ejemplo utilizaremos tres SSID.

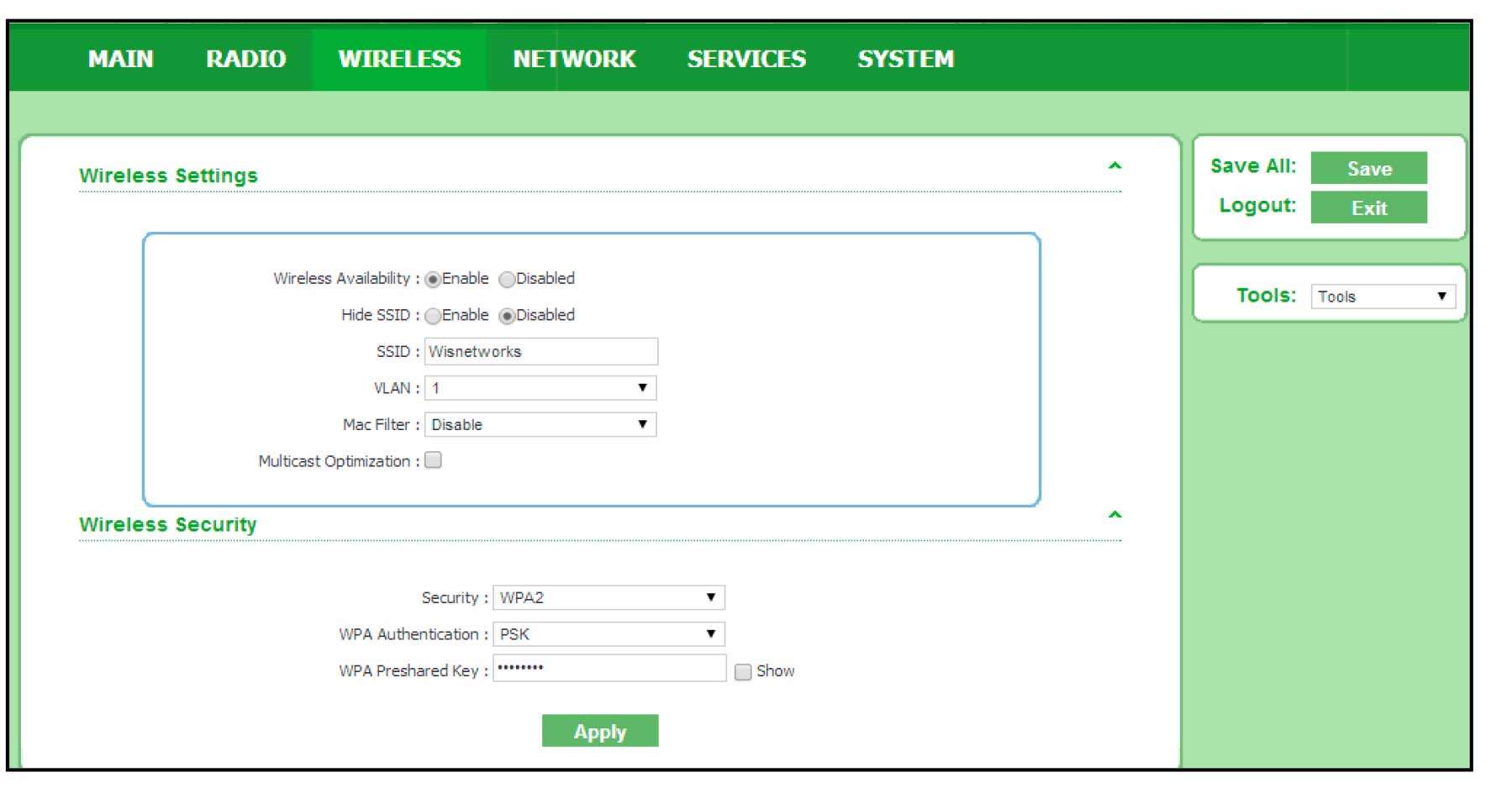

Definimos la configuración como:

  • Wireless Availability: Enable
  • Hide SSID: Lo dejamos en Disabled porque queremos que el cliente lo pueda ver.
  • SSID: Definimos el nombre de la red wireless, p.e. Wisnetworks1-test
  • VLAN: Seleccionamos la etiqueta VLAN para este SSID, p.e. VLAN: 1
  • Mac Filter: Si queremos limitar el acceso a nuestro AP, configuramos aquí la lista de direcciones MAC permitidas.
  • Wireless Security: En caso de que queramos añadir cifrado a nuestra red wifi, definimos el tipo de autenticación y la contraseña.
Configuración de VLAN's (Múltiple SSID con marcado VLAN) con equipos Wisnetworks en modo APConfiguración de VLAN's (Múltiple SSID con marcado VLAN) con equipos Wisnetworks en modo /> <img src= Configuración de VLAN's (Múltiple SSID con marcado VLAN) con equipos Wisnetworks en modo AP

Ahora que ya tenemos el dispositivo WIS-CM2300 configurado, solo nos faltará definir las reglas en el HotSpot para que getione cada VLAN y estas dispongan de un rango de ip's por donde saldrán las conexiones a Internet.

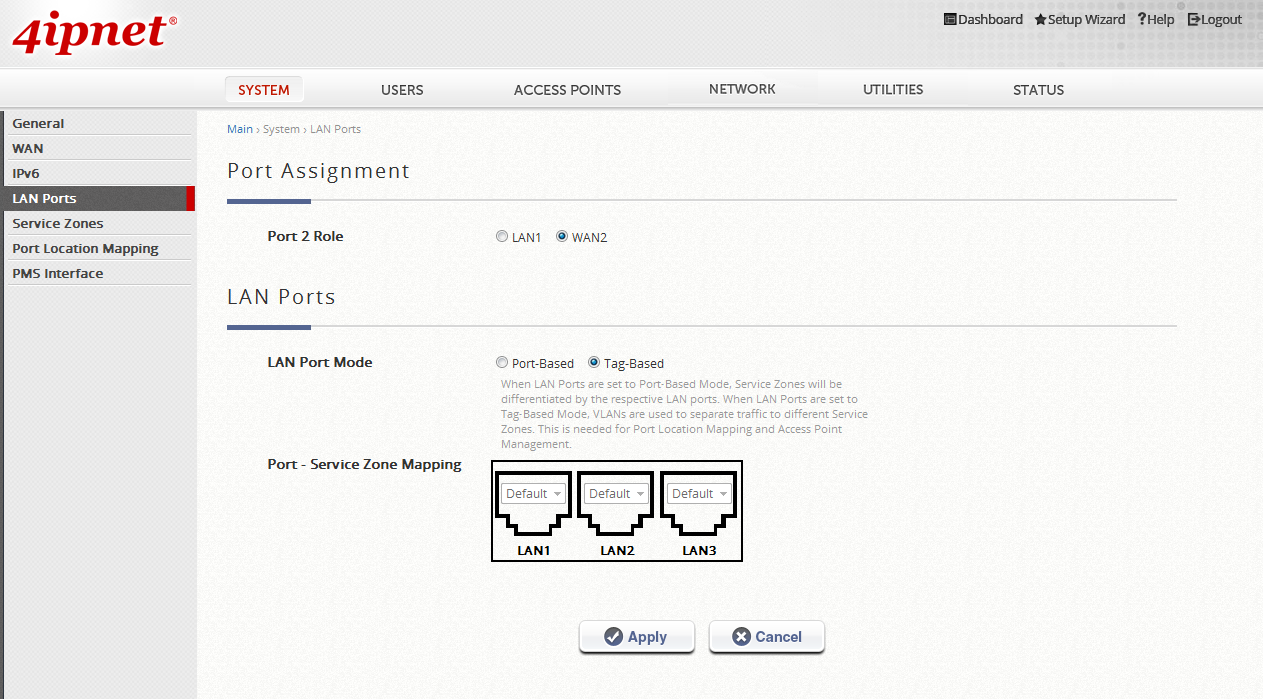

Empezamos en el apartado SYSTEM de la configuración del HotSpot 4ipnet y marcamos en el subapartado LAN Ports: Macamos la opción Tag-Based en LAN Port Mode y aplicamos los cambios.

Configuración de VLAN's (Múltiple SSID con marcado VLAN) con equipos Wisnetworks en modo AP

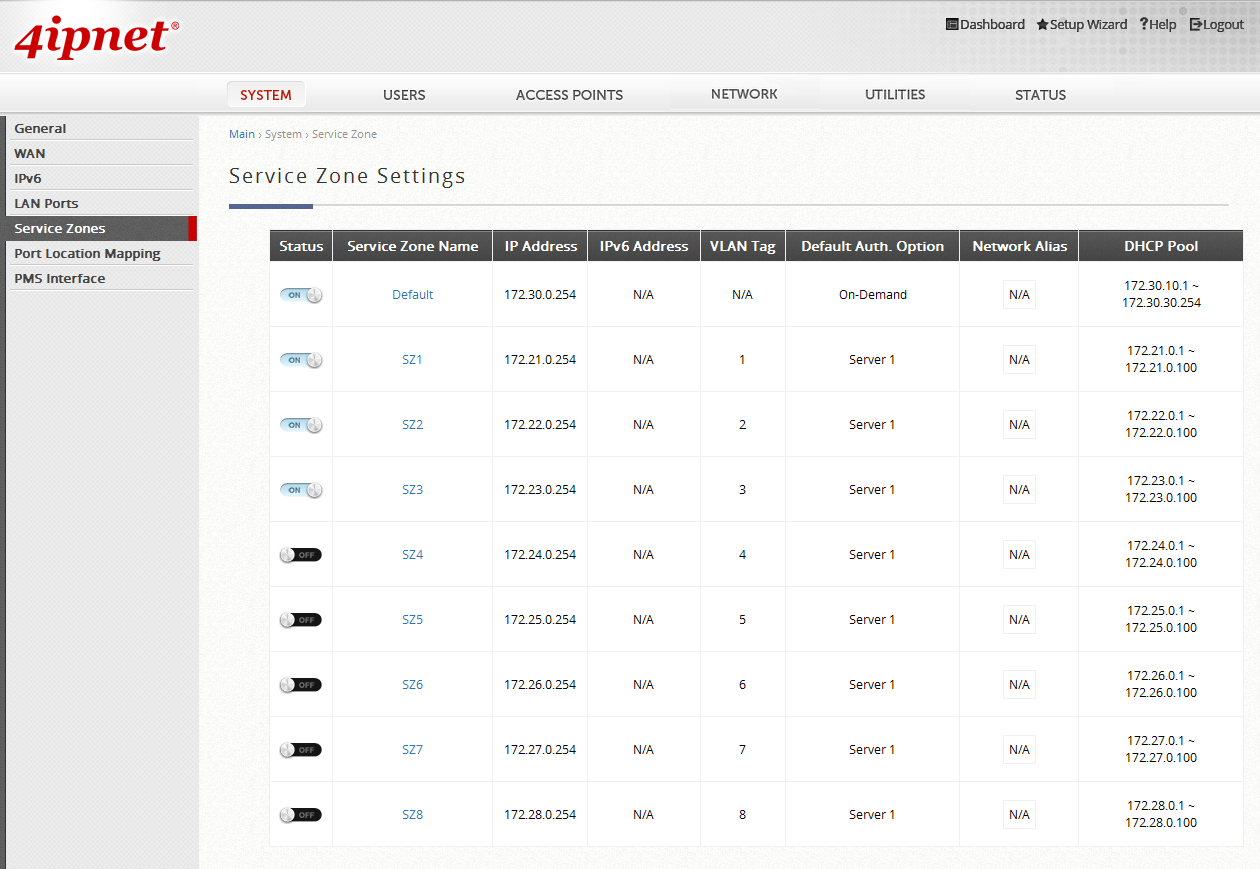

Después, en el subapartado Service Zones, definimos las zonas de servicio y el rango de ip's que tendrá cada zona.

  • La zona de Default no le asignamos Tag. Será la zona donde gestionaremos los puntos de acceso.
  • La zona SZ1 le asignaremos el tag #1 (VLAN 1), la ip 172.21.0.254 y ponemos los rangos del DHCP Pool (las ip's que queremos que el HotSpot proporcione a los que se conecten por esta VLAN).
  • La zona SZ2 le asignaremos el tag #2 (VLAN 2), la ip 172.22.0.254 y ponemos los rangos de DHCP Pool (las ip's que queremos que el HotSpot proporcione a los que se conecten por esta VLAN).
  • La zona SZ3 le asignaremos el tag #3 (VLAN 3), la ip 172.23.0.254 y ponemos los rangos de DHCP Pool (las ip's que queremos que el HotSpot proporcione a los que se conecten por esta VLAN).
Configuración de VLAN's (Múltiple SSID con marcado VLAN) con equipos Wisnetworks en modo AP

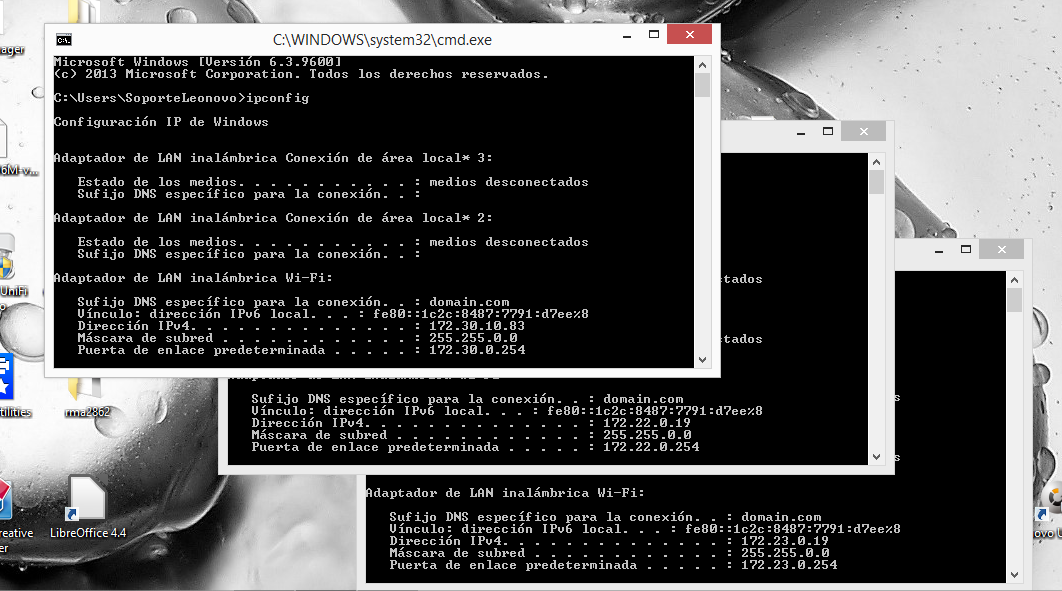

Y cuando nos conectamos a cada VLAN creada y utilizando el comando ipconfig por linea de comandos de Windows (o ifconfig en el terminal de Linux), podemos comprobar que cuando nos conectamos a cada una, el HotSpot nos va proporcionando una ip del rango predefinido anteriormente para cada VLAN.

Configuración de VLAN's (Múltiple SSID con marcado VLAN) con equipos Wisnetworks en modo AP

Recordad que tenéis disponibles más manuales en nuestra web: https://www.wifisafe.com/soporte/manuales
