Configuración enlace WDS con Straight Core GWA-627xxx (series)

En la siguiente guía podremos ver como configurar un enlace WDS con Straight Core SS GWA-627ST.

Creando un enlace punto a punto con dos dispositivos Straight Core SS GWA-627ST, aunque es valido para todos los modelos de Straight Core.

En este caso nuestro escenario, es el típico de unir dos sedes/localizaciones mediante un enlace WiFi.

Para ello vamos a utilizar los equipos GWA-627ST de Straight core, que son equipos de 5GHz para exteriores con antena integrada de 19dBi. Ideal para enlaces de hasta 6-8Km.

Veamos en la siguiente imagen la topología de nuestra red.

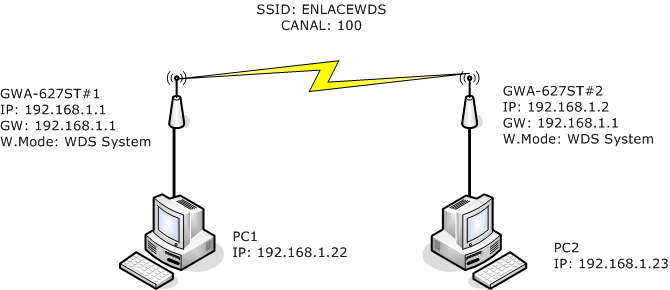

Topologia enlace punto a punto WDS Straigth Core GWA-627

Topología enlace punto a punto WDS Straigth Core GWA-627

Lo primero que haremos es acceder al primer dispositivo, para ello, abrimos el navegador y ponemos la URL http://192.168.1.1 (login/pass por defecto admin/admin en caso de que lo pida). Y procedemos a configurar la configuración IP de los equipos, en el primero, pondremos que sea la 192.168.1.1. y pulsamos al botón de "Apply".

Todo esto lo hacemos en "IP Settings -> IP Settings for management".

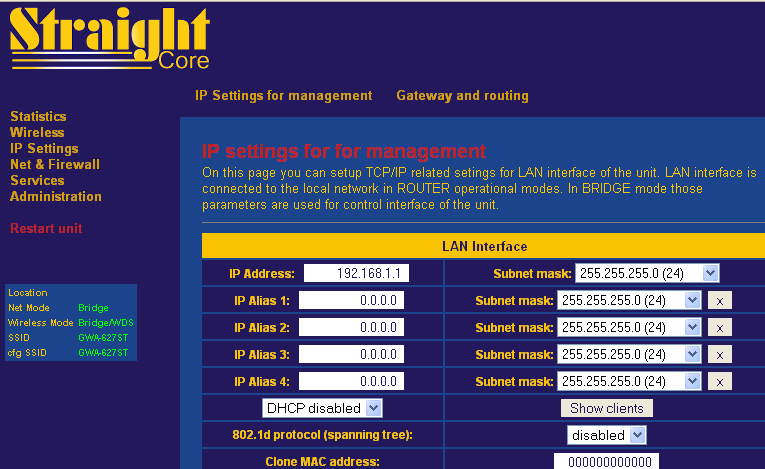

Configuración IP del dispositivo GWA-627

Configuración IP del dispositivo GWA-627

Una vez que hemos establecido la IP, procedemos a ajustar la IP de la puerta de enlace (para evitar problemas de salidas a Internet), por o que vamos a "IP Settings -> Gateway and Routing" y definimos como "Default Gateway" la IP 192.168.1.1. En caso que tenga salida a Internet, pondríamos la IP del Router con salida a Internet.

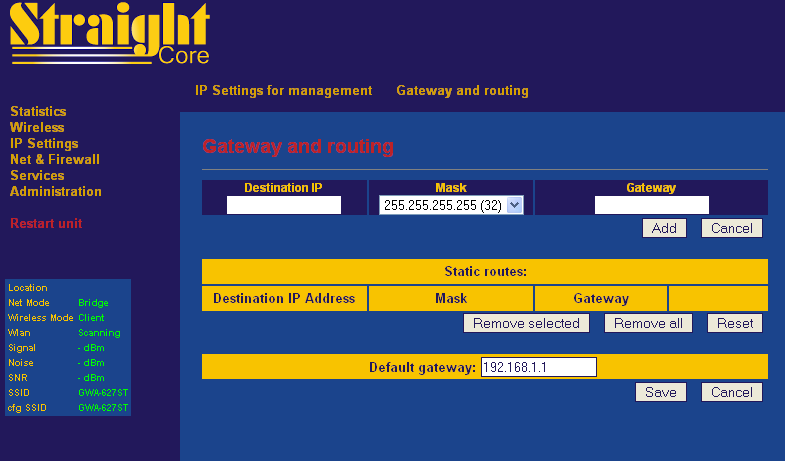

Configuración de la puerta de enlace GATEWAY  del dispositivo GWA-627

Configuración de la puerta de enlace GATEWAY del dispositivo GWA-627

Una vez guardados los cambios, pulsando en "Save". Es recomendado hacer un reinicio del equipo para que aplique los cambios. Para ello pulsamos en la opción de "Restart unit" en la columna derecha.

En 1 minuto lo tenemos reiniciado con la configuración aplicada.

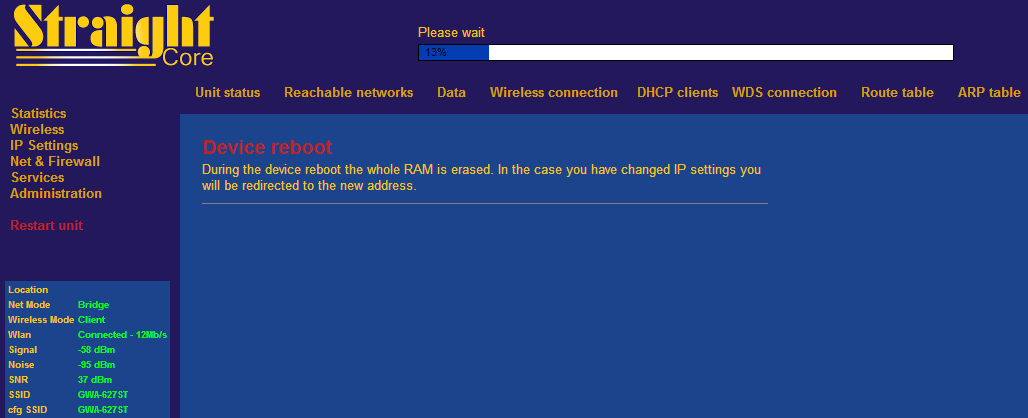

Reiniciando el equipo GWA-627 para que aplique los cambios

Reiniciando el equipo GWA-627 para que aplique los cambios

Ahora ya tenemos configurada la IP de nuestro equipo, vamos a configurar la parte Wireless para realizar el enlace WDS.

Para ello nos vamos a "Wireless -> Basic Settings" y seleccionamos el "Wireless Mode" como "WDS System".

Aprovechamos y ponemos el SSID que vamos a utilizar para hacer el enlace, en este caso pondremos "ENLACEWDS" y fijaremos un canal, en concreto el 100 para este tutorial. Como siempre pulsamos en el botón de guardar "Save".

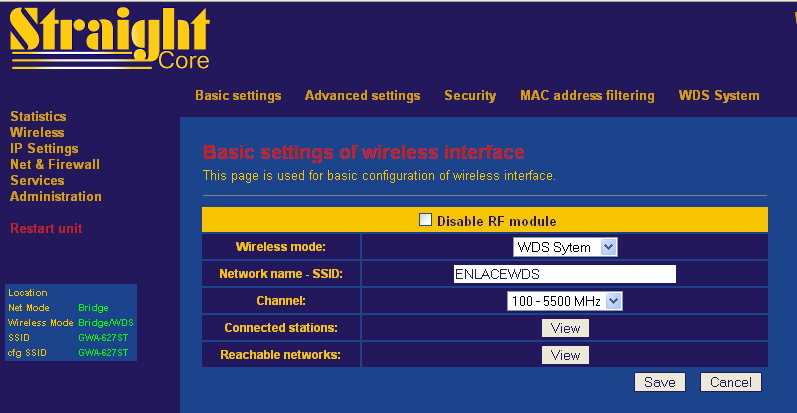

Configurando el modo WDS System de la configuración WIreless GWA-627

Configurando el modo WDS System de la configuración Wireless GWA-627

Bien, ya tenemos configurada la primera parte, ahora nos falta añadir al nodo WDS remoto para que se pueda enlazar.

Para ello vamos a "Wireless -> WDS System" (esta opción solo aparece cuando se pone en modo WDS System y se guardan los cambios).

Añadimos la dirección MAC del dispositivo remoto, le ponemos un nombre para identificarlo. En este caso, hemos puesto Remoto1 y si quisiéramos utilizar alguna encriptación, la pondríamos aquí también (WEP. WPA o WPA2).

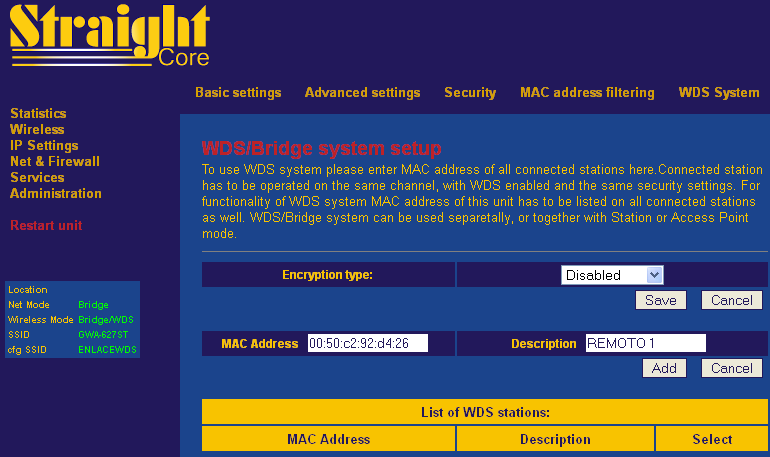

Configurando el modo WDS System, añadiendo el nodo WDS remoto GWA-627

Configurando el modo WDS System, añadiendo el nodo WDS remoto GWA-627

Pulsamos el botón de "Add" y ya tenemos el nodo remoto añadido a nuestra lista de "List of WDS stations".

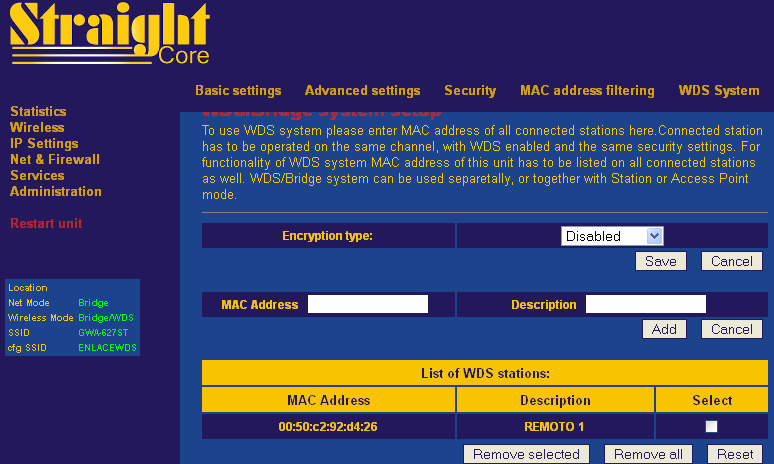

Nodo WDS añadido. GWA-627

Nodo WDS añadido GWA-627

Y como hemos comentado anteriormente, procedemos a realizar un reinicio del equipo para que aplique todos los cambios.

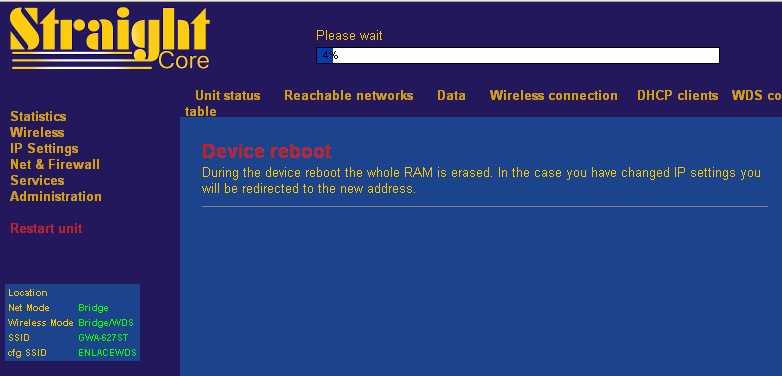

Reiniciando el equipo GWA-627 para que aplique los cambios

Reiniciando el equipo GWA-627 para que aplique los cambios

Ahora solo hemos de repetir el mismo proceso en el segundo equipo, le ponemos la IP 192.168.1.2, definimos el Gateway como 192.168.1.1, lo ponemos en modo "WDS System", modificamos el SSID a "ENLACEWDS" y fijamos el canal al numero 100. Y después de hacer los cambios, guardarlos y reiniciar.

Solo nos quedará añadir la MAC del equipo principal para hacer el enlace WDS.

Para ello vamos a "Wireless -> WDS System". Añadimos la dirección MAC del dispositivo remoto, le ponemos un nombre para identificarlo, en este caso hemos puesto Remoto2. Y si quisiéramos utilizar alguna encriptación, la pondríamos aquí también (WEP. WPA o WPA2).

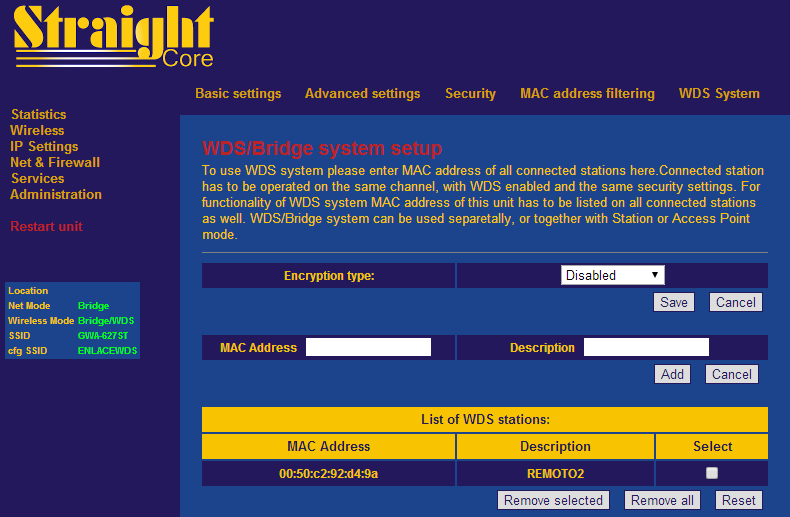

Segundo Nodo WDS añadido. GWA-627

Segundo Nodo WDS añadido GWA-627

Una vez aplicados los cambios, y reiniciado el equipo, ya tendremos nuestro enlace hecho.

Aquí podéis ver como desde el PC conectado al primer equipo, accedemos al equipo remoto y al PC que hay detrás de él. De forma transparente a nivel de MAC, nos será útil para nuestros sistemas de HotSpot.

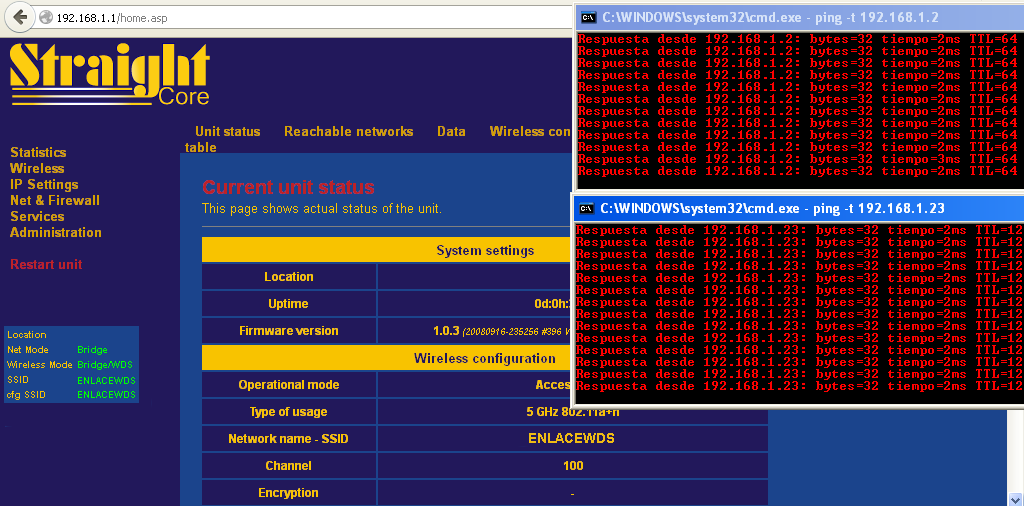

Enlace  WDS Establecido y respondiendo

Enlace WDS Establecido y respondiendo

Se pueden configurar el resto de parámetros de la WiFi, en Wireless -> Advanced Settings, donde podremos ajustar la potencia, los thresholds, régimen regulatorio, etc.

Si os queda alguna duda, podéis contactar con nosotros.
