Configuración punto a punto Ubiquiti WDS AirOS v5

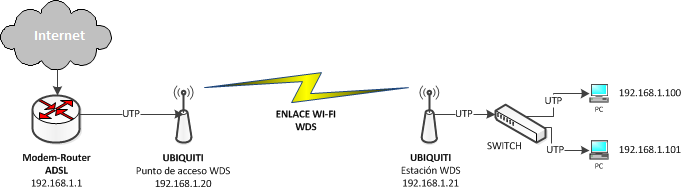

Access Point WDS – Estación WDS

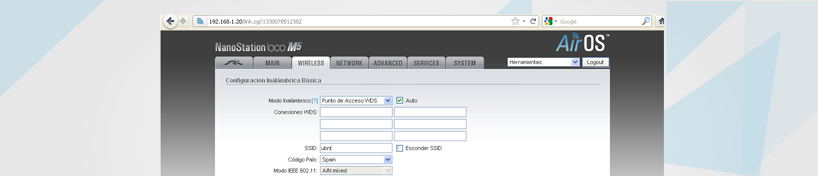

Configuración Punto de Acceso WDS

Configuramos el equipo de tal manera que cualquier estación wds pueda conectarse sin necesidad de autorizar su MAC. Si fuera necesario, simplemente hay que especificar la WLAN MAC address del “estación WDS”.

En este caso, por comodidad y porque no se requiere lo contrario, establecemos la opción “auto”.

  • Modo inalámbrico: Punto de acceso WDS ( opción auto activada )
  • SSID: ubnt
  • Codigo país: el que corresponda
  • Modo EEE 802.11: A/N mixed
  • Channel width: 40Mhz
  • Cambio de canal: inhabilitado
  • Frequency, MHZ: auto ( es recomdable realizar un estudio previo para averiguar el mejor canal )
  • Potencia de salida: 14 dBm ( seleccionar la que sea necesaria )

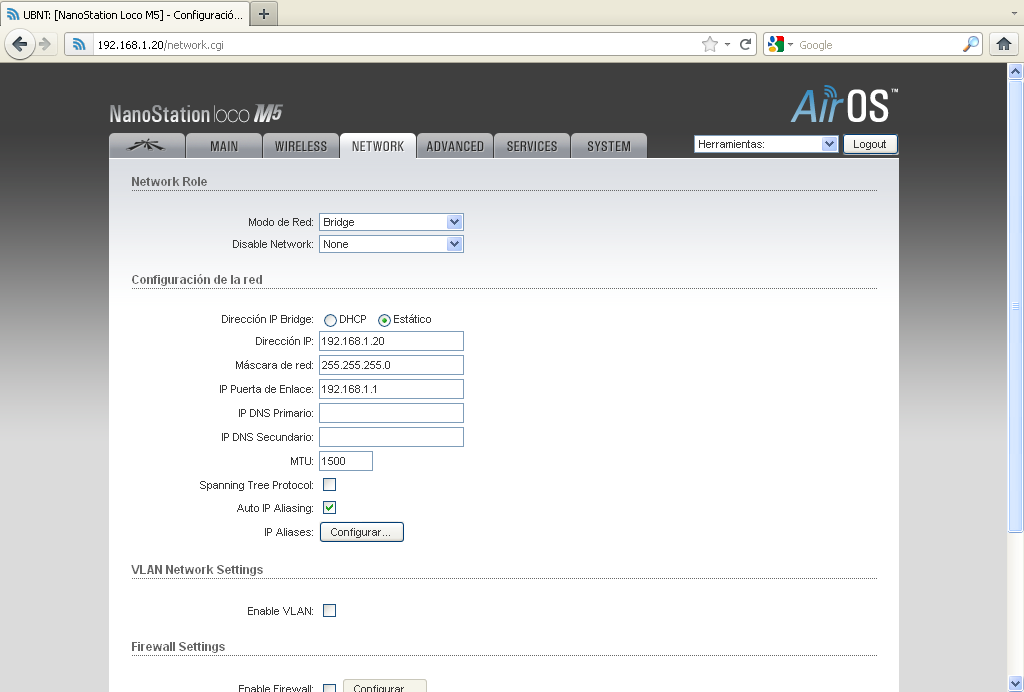

Configuración TCP/IP

  • Modo de red: Bridge
  • Dirección IP: 192.168.1.20
  • Máscara de red: 255.255.255.0
  • IP Puerta de enlace: 192.168.1.1

No olvidemos de guardar y aplicar cambios en cada modificación de configuración.

>

Configuración Estación WDS

El equipo estación WDS será el que se conecte al Punto de Acceso WDS, tan sólo habrá que indicar a qué SSID deseamos que se enlace.

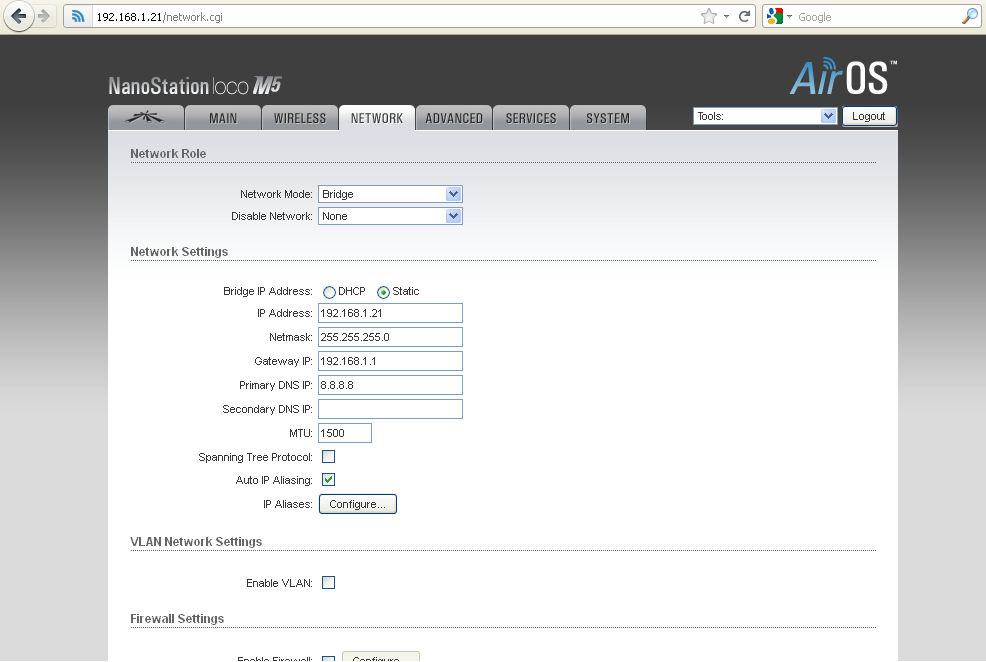

Configuración TCP/IP

  • Modo de red: Bridge
  • IP Address: 192.168.1.21
  • Máscara de red: 255.255.255.0
  • Puerta de enlace: 192.168.1.1
  • DNS Primario: 8.8.8.8

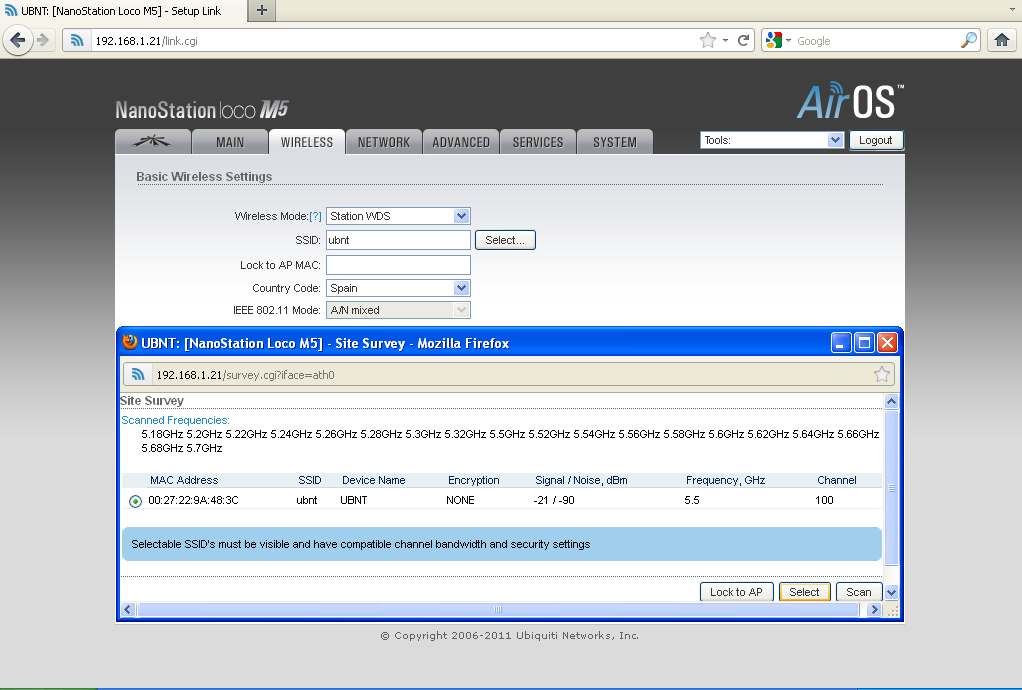

  • Modo wireless: Estación WDS
  • SSID: Pulsar el botón "Select" para seleccionar la red a la que nos conectaremos.

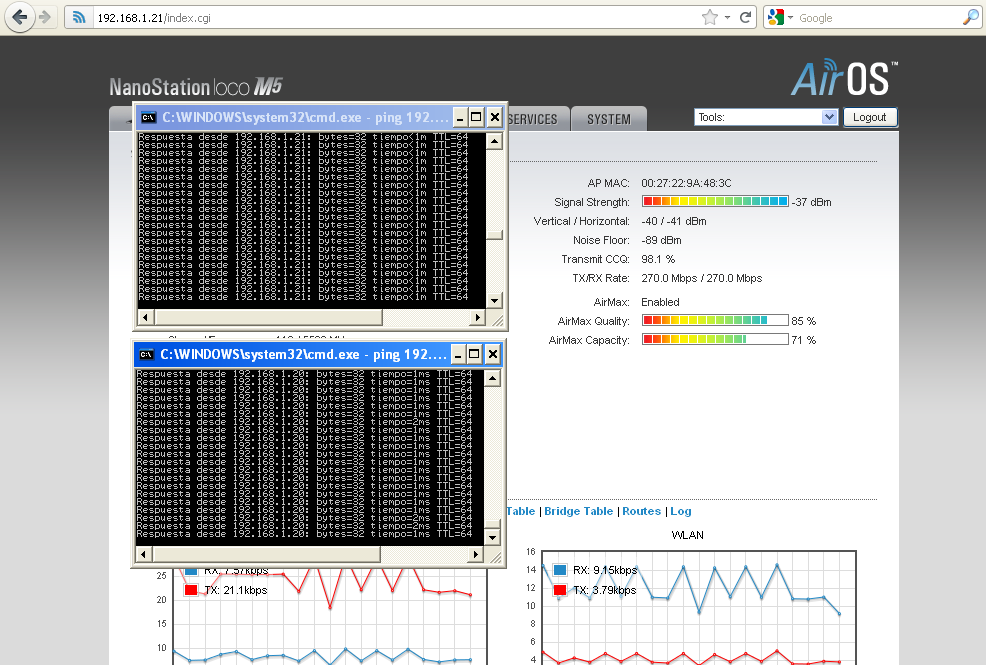

Una vez se hayan realizado todas las configuraciones, en la pantalla “Main” podemos comprobar los niveles de señal/ruido del enlace y podemos lanzar pings para comrpobar que no se pierden paquetes.
