Configuración Wireless Uplink (WDS/Repetidor) con Unifi controller v4.x de Ubiquiti

En este artículo vamos a explicar como realizar una configuración mediante Wireless Uplink a través del Unifi Controller de Ubiquiti, en concreto con la versión 4.8.3.

Es decir configurar un UAP en modo repetidor de otro para aquellas instalaciones donde no sea posible cablear hasta el segundo punto de acceso y la unica solución sea hacerlo a través del Wifi.


En este artículo vamos a explicar como realizar una configuración mediante Wireless Uplink a través del Unifi Controller de Ubiquiti, en concreto con la versión 4.8.3. Es decir configurar un UAP en modo repetidor de otro para aquellas instalaciones donde no sea posible cablear hasta el segundo punto de acceso y la unica solución sea hacerlo a través del WiFi.

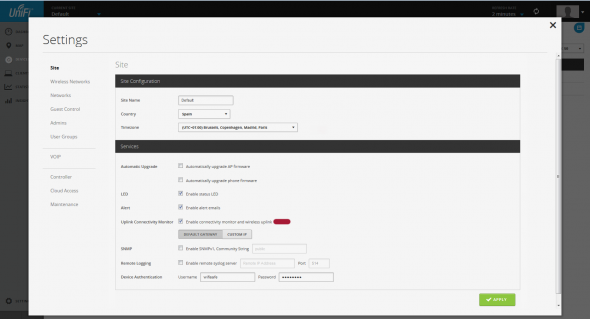

Lo primero que tenemos que hacer es activar la opción de "Uplink Connectivity Monitor", esta opción la encontramos en la pestaña de "Settings", que está situada en la parte inferior izquierda del Unifi Controller. Simplemente entramos en "Settings" activamos la opción de "Uplink Connectivity Monitor" y pulsamos el boton de "Apply".

ActivarWirelessUplink-Wifisafe

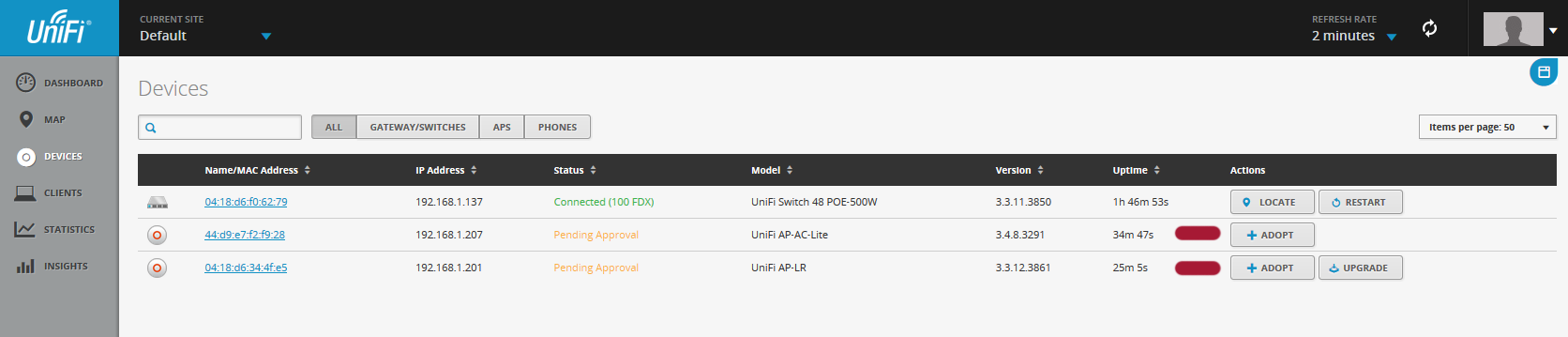

El siguiente paso es adoptar los puntos de acceso, para este articulo vamos a utilizar un unifi UAP-LR y uno de los modelos recientes como el UAP-AC-Lite. Podemos ver que además de gestionar los puntos de acceso de la serie Unifi, con las versiones actuales del Unifi Controller de Ubiquiti podemos también gestionar los switches y teléfonos VoIP de la familia UVP de Ubiquiti.

Adoptamos_dos_UAP-Wifisafe

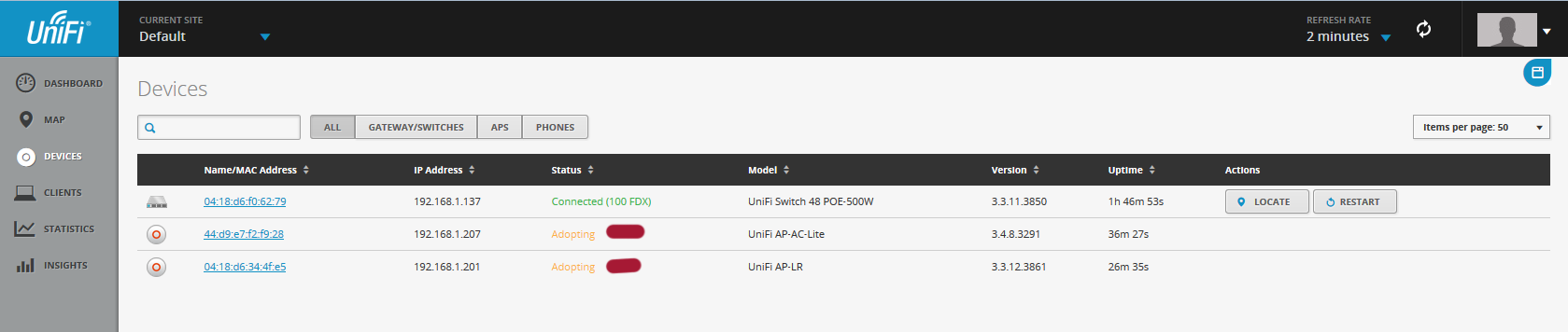

Para adoptar los AP's, tan solo hay que pulsar el botón de "Adopt" en cada una de las líneas que nos interese, en este caso el UAP-LR y el UAP-AC-Lite, y observamos que el estado cambia de "Pending Approval" a "Adopting", y esperamos un par de minutos hasta que estén adoptados.

Proceso_de_Adopting_UAP-Wifisafe

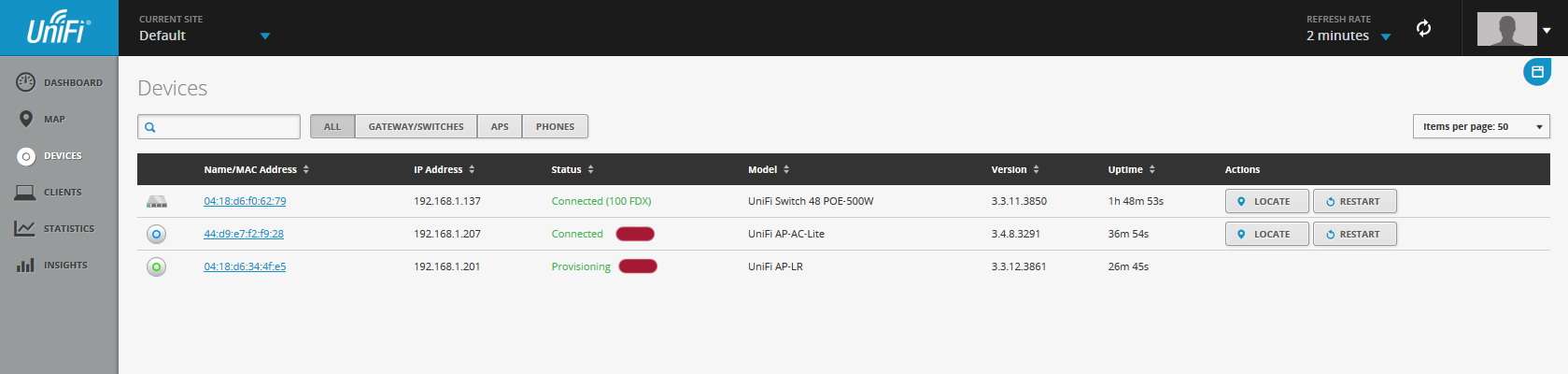

Si vamos pulsando al icono de refrescar, en la parte superior derecha, veremos los cambios de estado hasta que estén completamente adoptados, en la siguiente imagen podemos ver como el UAP-AC-Lite ya está adoptado (estado "Connected"), mientras que el UAP-LR todavía está siendo configurado "Provissioning".

Proceso_de_Aprovisionamiento_UAP-Wifisafe

Pasados un par de minutos, al refrescar, deberemos de ver ya los dos puntos de acceso en modo "Connected".

UAPs_Adopados-Wifisafe

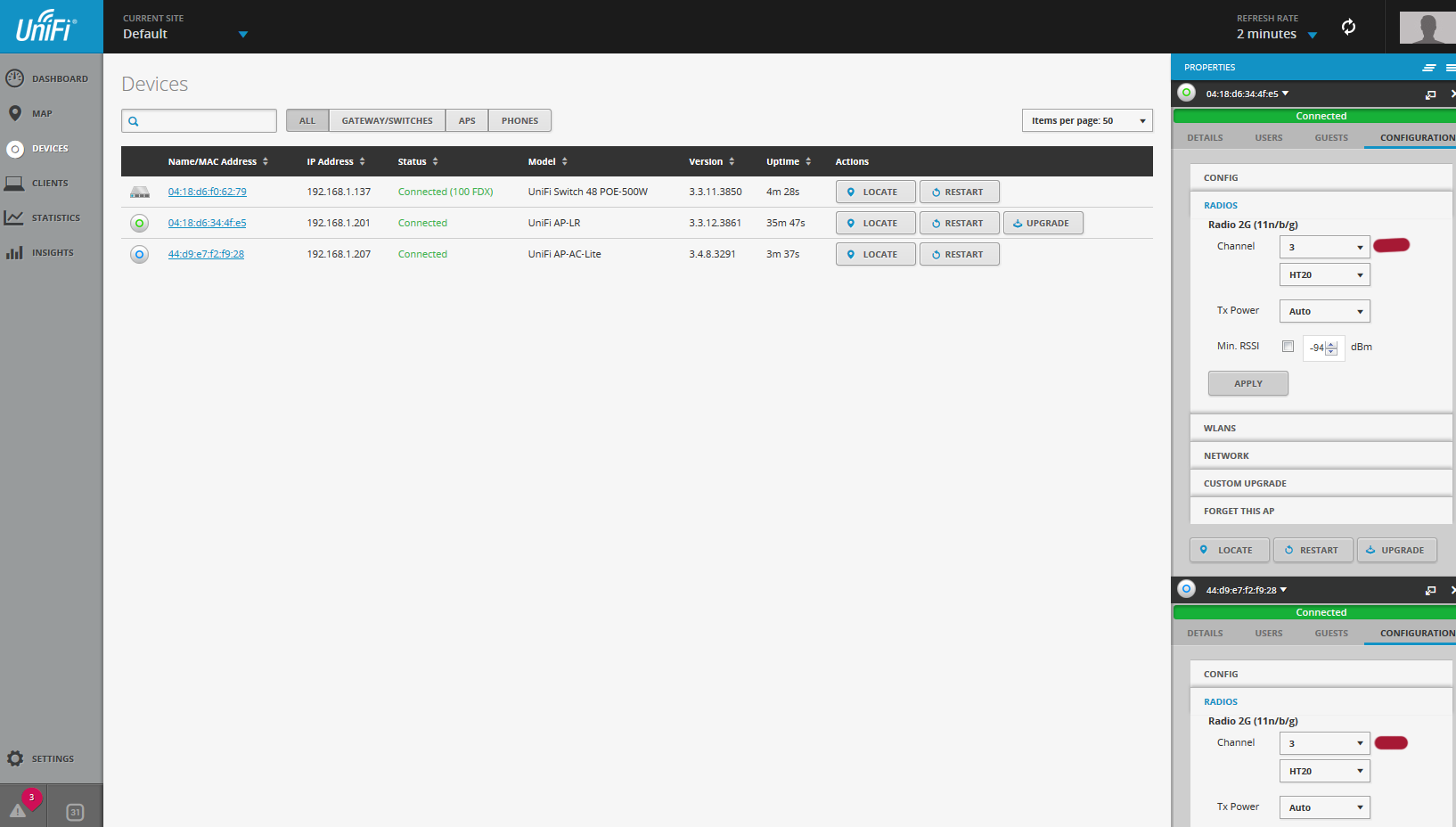

El siguiente paso es ajustar el canal WiFi de cada uno de los dos AP's que queremos que estén conectados mediante Wireless Uplink, o lo que es lo mismo WDS. Para ello pulsamos en la MAC de cada uno de los dispositivos y en la parte derecha del Unifi Controller nos aparecerá la ficha de configuración de cada uno de los dispositivos. En la siguiente imagen podemos ver como tenemos primero el UAP-LR y debajo el UAP-AC-Lite, en este artículo vamos a ajustar en ancho de canal en 20MHz y el canal número 3.

Fijamos_El_Canal_En_Los_Dos_UAP-Wifisafe

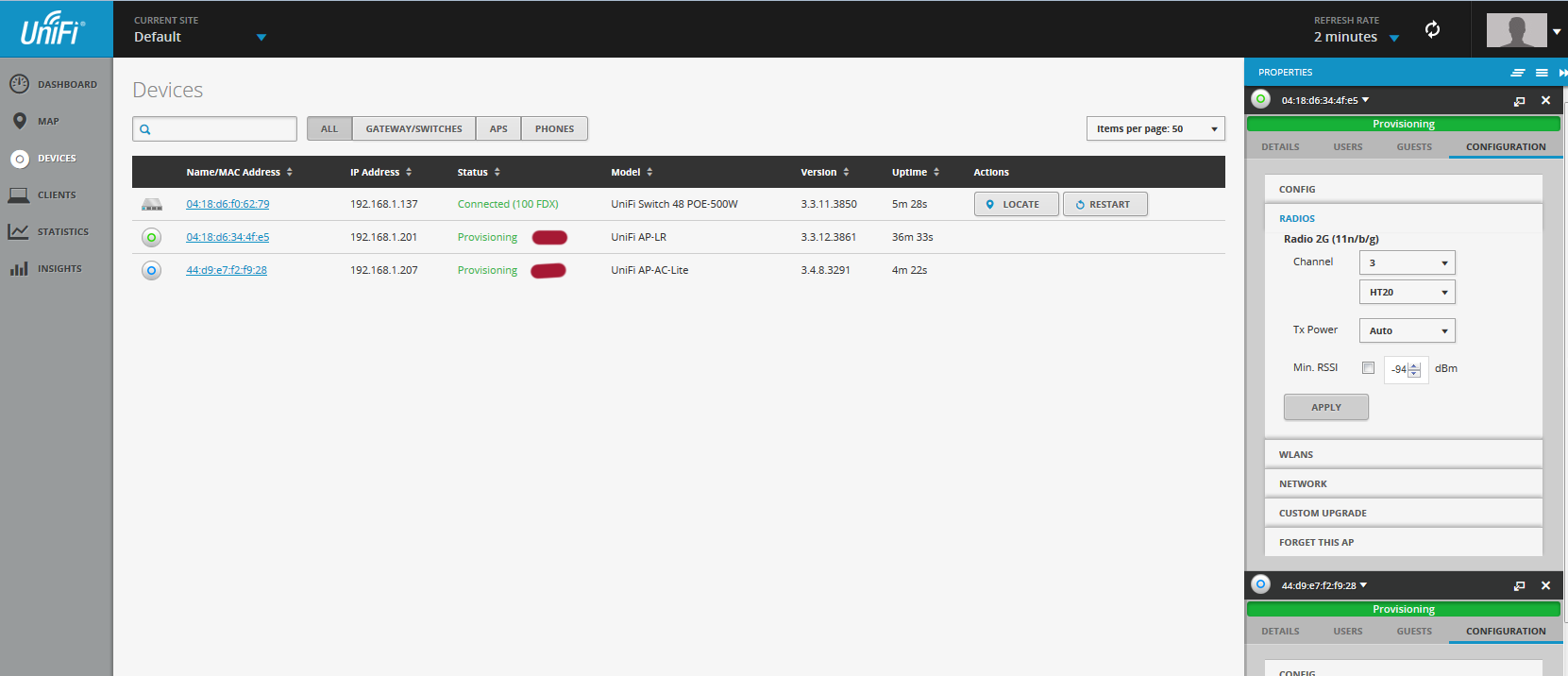

Pulsamos en "Apply" y vemos como vuelven a cambiar de estado y se ponen en "Provisioning" ya que están aplicándose los cambios del número de canal y ancho de canal que hemos ajustado.

Aplicando_cambios_canal_UAP-Wifisafe

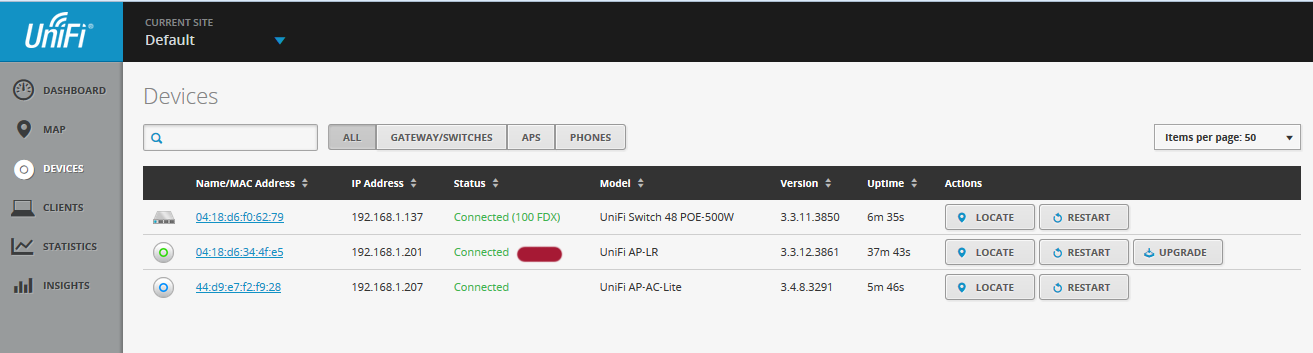

Esperamos a que se muestren como "Connected" una vez ya tienen aplicados los cambios de canal, y procederemos en este caso a desconectar de la red (no apagarlo) el UAP-LR y esperamos un par de minutos para ver el cambio de estado.

UAPs_con_el_mismo_canal_y_desconectamos_un_UAP-Wifisafe

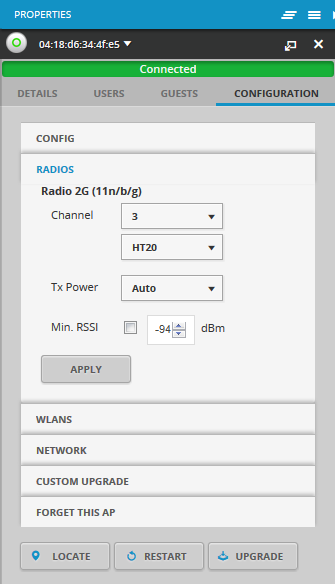

Cuando lo tenemos conectado por cable a nuestra red y está en estado "Connected" podemos ver con detalle las pestañas de configuración que tenemos: "Config", "Radios", "Wlans", "Network", "Custom Upgrade" y "Forget this AP"

Detalles_de_configuracion_UAP_conectado_por_cable_UAP-Wifisafe

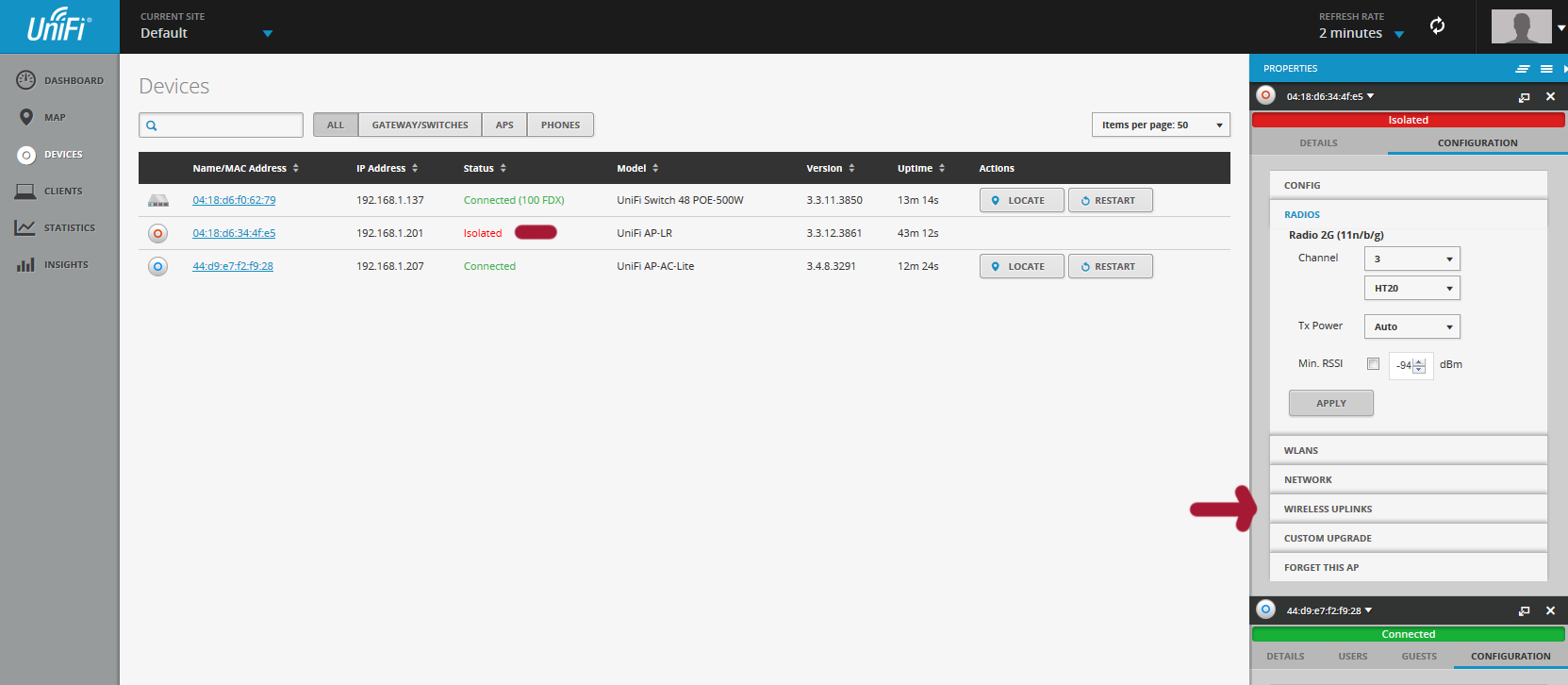

Y pasados un par de minutos, podemos observar como cambia de estado a "Isolated", y si nos fijamos en la columna de la derecha donde están los detalles del UAP-LR, podemos ver que ha aparecido una nueva opción que se llama "Wireless Uplink".

Aparece_opcion_Wireless_Uplinks_en_UAP_Desconectado_del_cable_UAP-Wifisafe

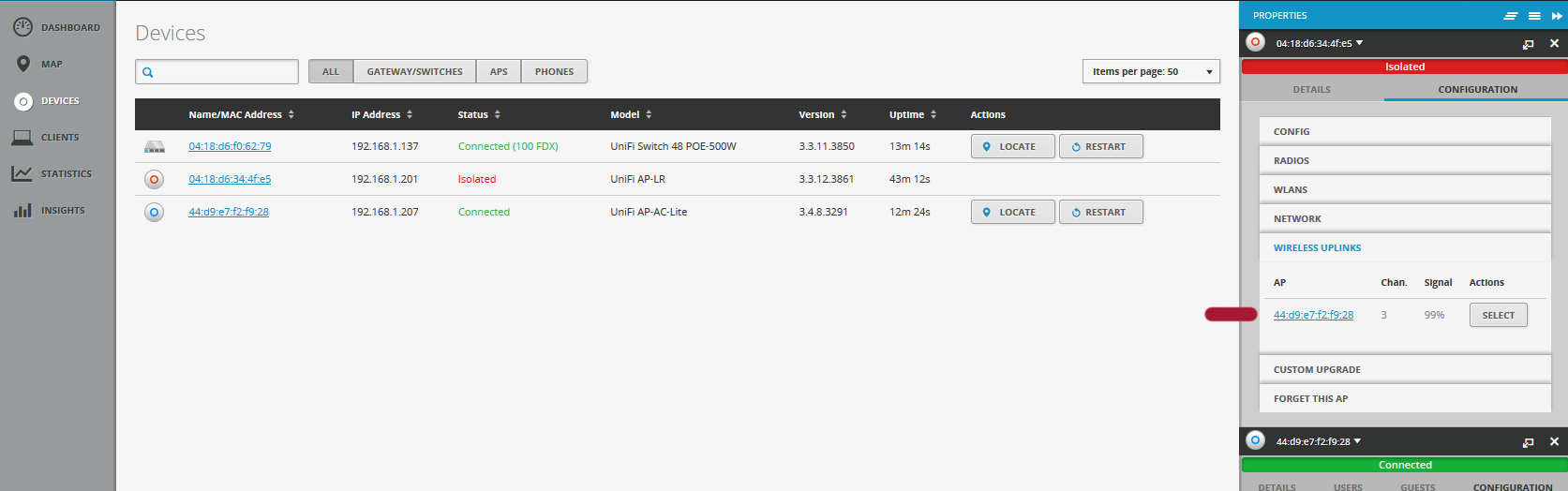

Pulsamos en ella y nos muestra el listado de AP's a los que se puede conectar haciendo el Wireless Uplink, en este caso aparece el UAP-AC-Lite, y tan solo tenemos que pulsar al botón de "Select".

Seleccionamos_el_AP_Padre_Wireless_Uplink_UAP-Wifisafe

Nos muestra un mensaje de alerta conforme vamos a hacer uso del Wireless Uplink, lo cerramos y dejamos que lo configure.

Alert_al_puslar_Select_del_AP_Padre_Wireless_Uplink_UAP-Wifisafe

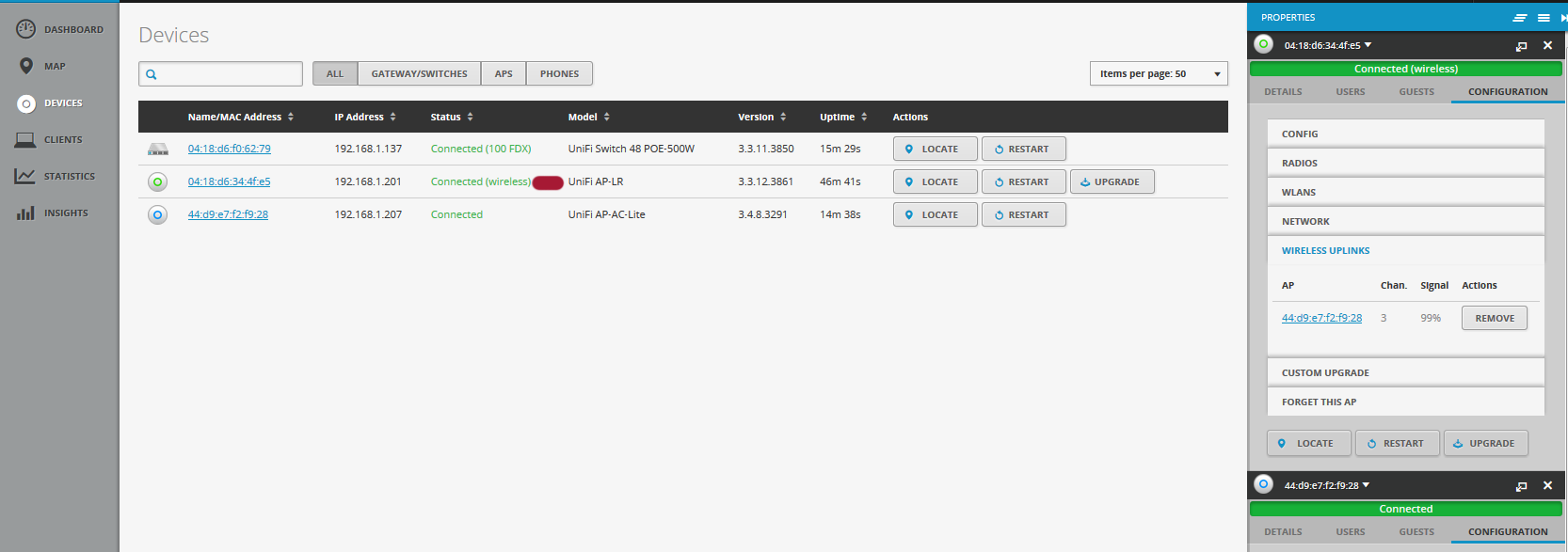

Esperamos a que se configure y podemos ver el nuevo cambio de estado a "Connected (Wireless)".

UAP_ya_en_modo_repetidor_Wireless_Uplink11-Seleccionamos_el_AP_Padre_Wireless_Uplink_UAP-Wifisafe

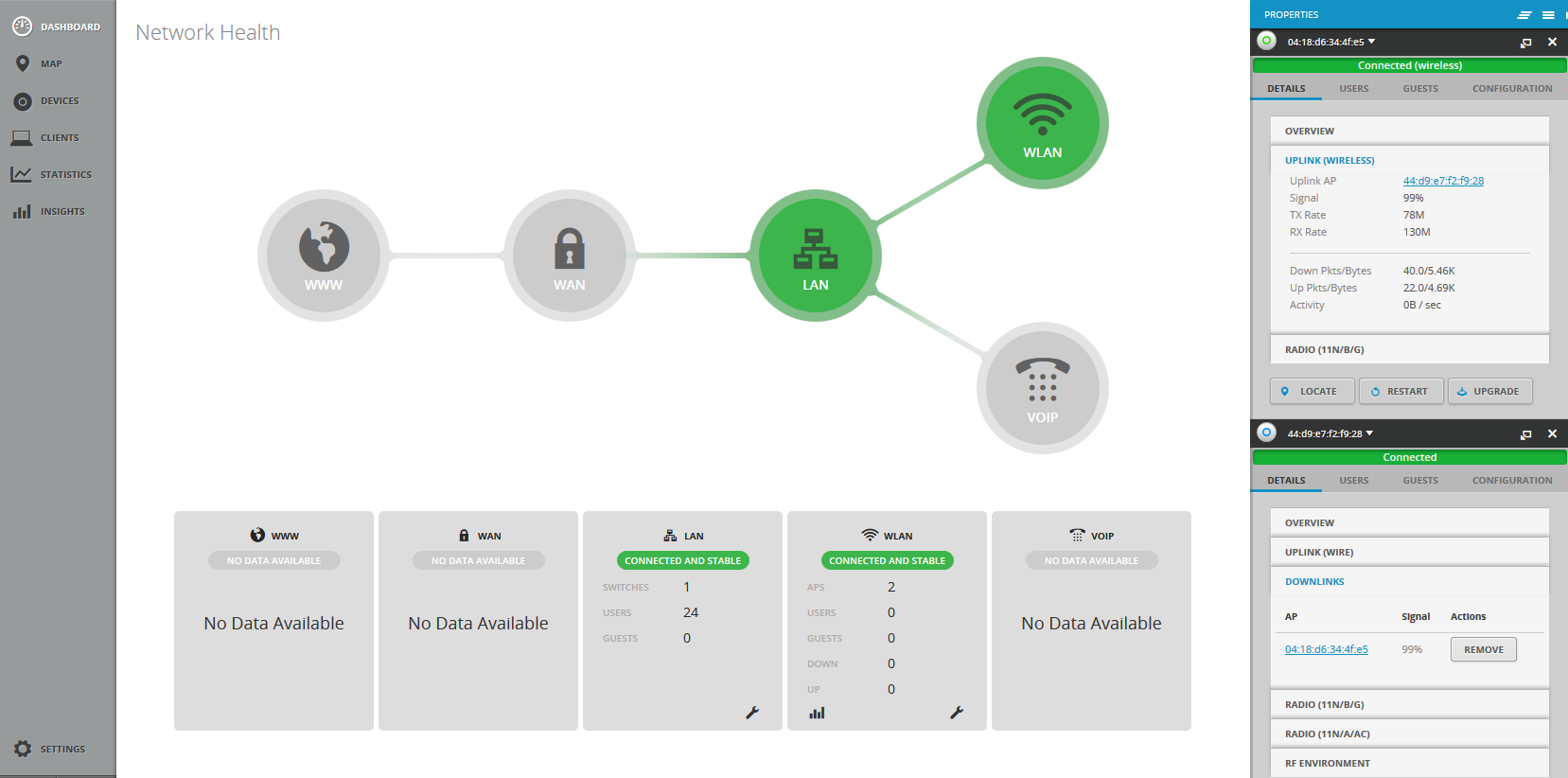

Y para finalizar os dejamos una visión de la Dashboard donde se puede ver el estado de los UAP's y como están enlazados por Wireless Uplink.

Detalles_topologia_Y_Estado_del_Wireless_uplink11-Seleccionamos_el_AP_Padre_Wireless_Uplink_UAP-Wifisafe

Con esto ya tenemos nuestros dos puntos de acceso uno conectado por cable y el otro repitiendo al primero de forma inalámbrica.
