Generación de tickets con impresora PRT200 conectada por Ethernet de 4ipnet

Los controladores WHG525 de 4ipnet ofrecen una alternativa de impresión de tickets para cuentas de WiFi, todo accediendo al menú de generación de tickets desde un dispositivo móvil PRT200.

Con la nueva solución, como administrador puedes simplemente acceder al menú de generación de tickets en cualquier lugar con un dispositivo móvil.

Esta solución de 4ipnet se puede conectar a la serie de controladores WHG y a la serie HSG a través de una conexión por cable o inalámbrica.

Además, se admite el inicio de sesión mediante el escaneo de códigos QR para proporcionar un método de inicio de sesión más usable y sencillo.

Wireless Ticket Generator

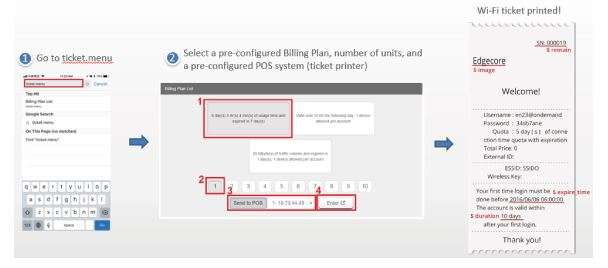

Los clientes tienen la opción de utilizar su dispositivo móvil para generar tickets desde la impresora PRT200.

boletos desde PRT200

La configuración para este método alternativo de impresión de tickets es sencillo.

1. Configuración del entorno

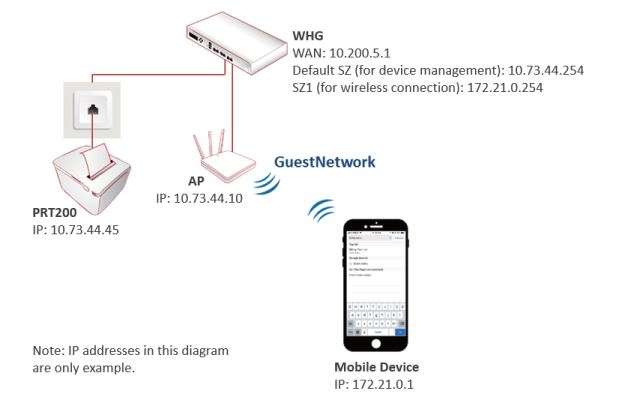

1.1 Arquitectura de red

configuración para este método alternativo de impresión

1.2 Preparación del dispositivo

  • Controlador WLAN WHG525 (versión de firmware: 3.43.30)
  • EAP-Series AP
  • Impresora PRT200 conectada con el controlador WHG525 vía Ethernet
  • Dispositivo móvil para acceder al menú de generación de tickets

2. Configuración de impresora vía Ethernet

Para que el controladorWHG525 pueda conectarse a PRT200 a través de Ethernet, la dirección IP de la impresora PRT200 puede necesitar cambiarse, en consecuencia y según la topología de la red.

IP Impresora PRT200 predeterminada: 192.168.123.100

Puerto de impresora PRT200: 9100 para acceso a Ethernet

Pasos para modificar la dirección IP de la impresora PRT200:

1. Ingresa la dirección IP predeterminada de la impresora PRT200 en el navegador.

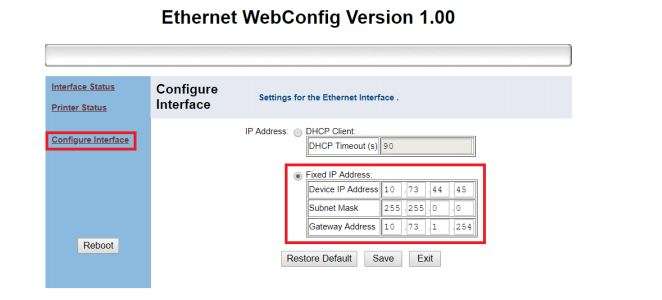

2. Selecciona "Configurar interfaz" e ingresa los nuevos detalles de la dirección IP (dirección IP, máscara de subred, dirección de puerta de enlace) en la dirección IP fija.

Configure Interface

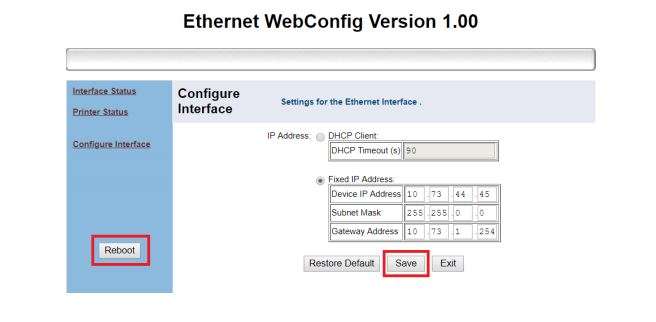

3. Guarda la configuración y reinicia la impresora PRT200 para que la nueva configuración se haga efectiva.

Guarde la configuración y reinicie PRT200

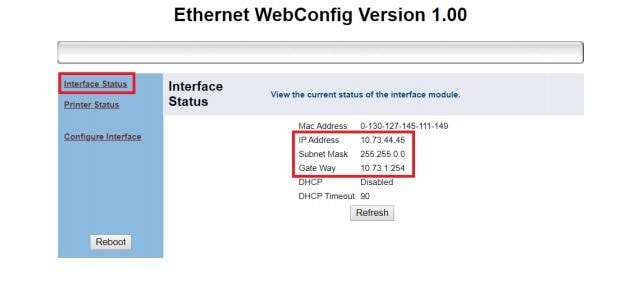

4. Verifica el estado de la interfaz de la impresora PRT200 después de reiniciar.

Verifique el estado de la interfaz PRT200

3 Configuración del controlador WLAN

Algunas modificaciones se deben configurar en el controlador WHG525 antes de imprimir tickets, a través de la impresora PRT200 conectada vía Ethernet.

Por ejemplo:

  • Crear de planes de facturación (billing plans) on-demand
  • Personalizar la plantilla de ticket de impresora POS
  • Conexión de impresora PRT200 POS vía Ethernet
  • Confirmación del servidor DNS preferido del servidor DHCP

1 Creación de plan (es) de facturación on-demand

Los pasos para crear plan (es) de facturación on-demand se enumeran a continuación.

1. Ve a Usuarios> Autenticación interna> Autenticación on-demand> Planes de facturación en WMI del controlador WHG525.

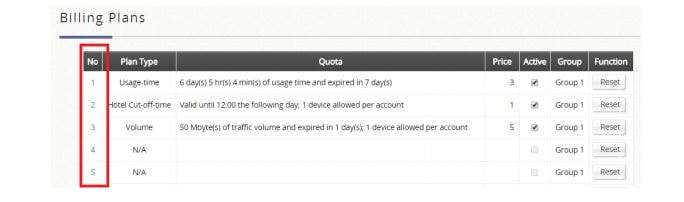

2. Haz clic en el enlace "No" para editar los detalles del plan de facturación.

 editar los detalles del plan de facturación

3. Rellenaa los detalles del plan de facturación según tus requisitos y haz clic en "Aplicar".

plan de facturación

4. Activa los planes de facturación y salva la configuración.

aplique la configuración

2 Personalización de la plantilla de ticket POS

Los pasos para modificar la plantilla de ticket POS se enumeran a continuación.

1. Ve a "Usuarios> Autenticación interna> Autenticación on-demand> Tickets POS en WMI del controlador WHG525.

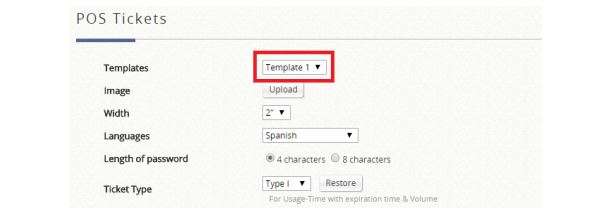

2. Selecciona una plantilla (Template) de ticket.

ticket para editar

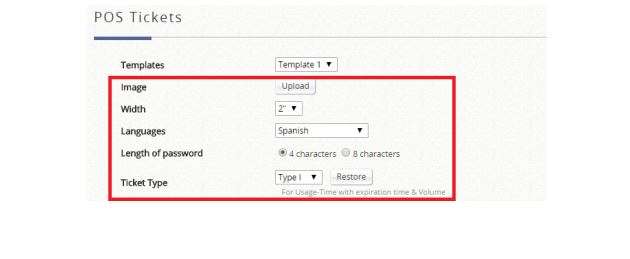

3. Puedes editar la plantilla en lo siguiente:

  • Imagen: Carga una imagen para imprimir en los tickets (opcional). El archivo de imagen debe estar en formato PNG. Se recomienda que el tamaño de la imagen sea de 560x420; de lo contrario, la imagen puede recortarse cuando se imprima.
  • Ancho: selecciona 3" para PRT200.
  • Idioma: selecciona el idioma para imprimir los tickets.
  • Longitud de la contraseña: Selecciona la longitud de contraseña preferida al generar los tickets desde el Menú con contraseña aleatoria.
  • Tipo de ticket: selecciona el tipo de ticket apropiado según el tipo de plan de facturación configurado.
tipo de ticket

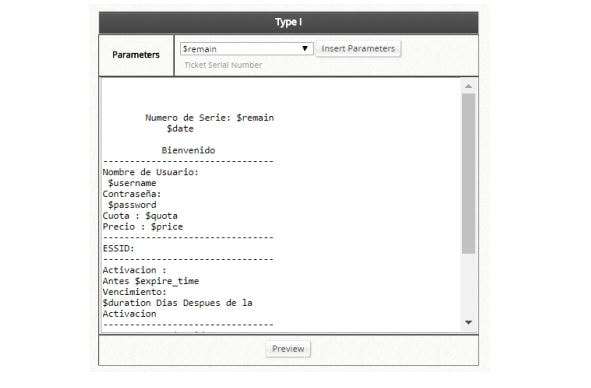

4. Diseño del ticket y aplicación de la configuración

Diseña el diseño del ticket

3 Conexión de una impresora PRT200 con el controlador WHG controller via Ethernet

Los pasos para conectar la impresora PRT200 con el controlador WHG controller via Ethernet se enumeran a continuación.

1. Conecta la impresora PRT200 a través de un cable Ethernet en la misma red que WHG525.

2. Ve a "Usuarios> Autenticación interna> Autenticación on-demand> Impresora POS" en WMI de WHG525

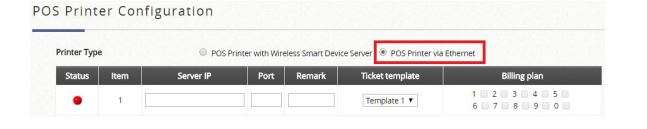

3. Selecciona "Impresora POS" a través de Ethernet para Tipo de impresora.

Impresora POS

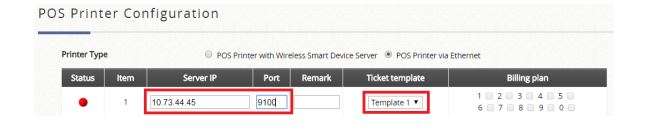

4. Ingresa la dirección IP y el número de puerto (9100) de la impresora PRT200 para la conexión y elije una plantilla de ticket para la impresión del ticket y aplica la configuración.

Ingrese la dirección IP

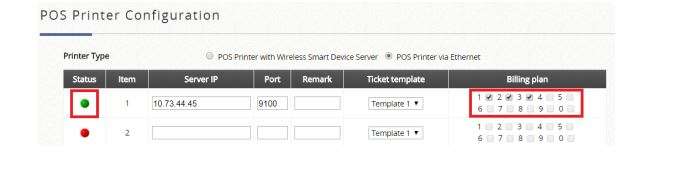

5. Cuando se establece con éxito la conexión entre el controlador WHG525 y la impresora PRT200, tu indicador de estado se vuelve verde.

Los planes de facturación activos también serían seleccionados. Ajusta la selección del plan de facturación, si es necesario y recuerda salvar la configuración después de eso.

configuración después

4 Confirmación del servidor DNS preferido de la configuración del servidor DHCP para la zona de servicio

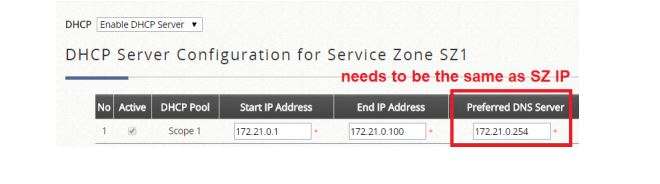

Para que el administrador pueda acceder al menú de generación de tickets a través de la URL "ticket.menu", el servidor DNS preferido de la configuración del servidor DHCP para la zona de servicio (ruta WMI: sistema> zona de servicio> configuración de zona de servicio> configuración DHCP) debe ser el mismo que la dirección IP de la zona de servicio.

Por ejemplo, si un dispositivo móvil se conecta a SZ1 con la dirección IP SZ 172.21.0.254, el Servidor DNS elegido de la Configuración del servidor DHCP de SZ1 también debe ser 172.21.0.254. De lo contrario, al ingresar "ticket.menu" en el dispositivo móvil no redirigirá al menú de generación de tickets.

ticket.menu

4 Acceso al menú de generación de ticket a través de ticket.menu o botón rápido en WMI

Después de que el controlador WHG525 se conecte con éxito a la impresora PRT200, el administrador puede acceder al menú del ticket usando la URL "ticket.menu" o mediante el botón rápido "Ticket Menu" en la WMI del controlador e imprimir tickets desde allí.

El flujo general de acceso al menú de generación de tickets se detalla a continuación.

1. Ingresa la URL "ticket.menu" en el navegador de un dispositivo móvil.

URL "ticket.menu

2. Te redirigirá al menú de generación de tickets si ya has iniciado sesión en WMI del controlador WHG525; si no, como administrador debes iniciar sesión en el sistema.

menú de generación de tickets

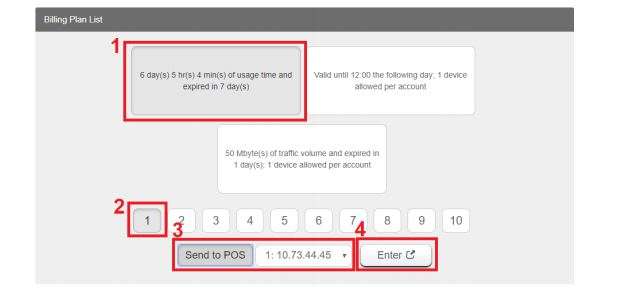

3. Selecciona un plan de facturación, una unidad correspondiente y una impresora POS y presiona "Entrar" para obtener un ticket.

impresora POS y presione "Entrar"

También puedes acceder al menú de generación de tickets desde el botón rápido en la esquina superior derecha de la WMI del controlador.

WMI del controlador

La impresora PRT200 de 4ipnet ahora se puede conectar fácilmente con los controladores WHG525 directamente a través de Ethernet y al menú de generación de tickets, también se puede acceder fácilmente a través de un dispositivo móvil.

Esta nueva solución de generación de tickets de cuenta de WiFi, ofrece más posibilidades y una mayor flexibilidad para su implementación en tu negocio.
