Configuración grabador UVC-NVR y cámara UVC-G3-AF de Ubiquiti

Tutorial para la configuración del grabador UVC-NVR de Ubiquiti en unos simples pasos.

El objetivo de este manual es configurar desde cero un grabador UVC-NVR y una cámara modelo UVC-G3-AF ambos de la marca Ubiquiti. Igualmente es válido para cualquier modelo de cámaras de ubiquiti de la serie UVC.

Por lo tanto partiremos del siguiente esquema de red:

Topologia de la red grabador UVC-NVR ubiquiti

Por lo tanto siguiendo nuestro esquema de red podemos decir lo siguiente: que tendremos el grabador UVC-NVR y la cámara conectados a un switch de nuestra red, los equipos a su vez recibirán direccionamiento IP por medio de nuestro servidor DHCP, si no tenemos acceso al servidor para ver la IP que nos ha dado, podemos descargar la aplicación “Ubnt Discovery Tool” propiedad de Ubiquiti que es completamente gratuita, lo podéis descargar en el siguiente enlace, tendremos 2 opciones de descarga, ya sea como aplicación de escritorio o como aplicación web(esta sólo funciona con el navegador Chrome).

https://www.ui.com/search/?q=Discovery%20Tool

En nuestro caso hemos decidido descargar la aplicación Web, una vez realizado el proceso de descarga e instalación se nos abrirá automáticamente la APP, su uso es simple, sólo debemos hacer clic en en botón “Scan” enseguida empezará a detectar los dispositivos Unifi que tengamos en dicha red.

Como resultado podemos ver un ejemplo de como aparecerán los equipos detectados:

Resultados ubnt discovery tool

Una vez conozcamos la IP de los equipos que vamos a configurar, ya estamos listos para empezar a ello.

Configuración del grabador UVC-NVR :

Por lo tanto abriremos el navegador web Chrome y en la barra de direcciones pondremos la IP asignada a nuestro grabador, en nuestro caso 192.168.1.195.

Nos aparecerá un error de certificados, indicando que la autoridad certificadora no es válida, debemos hacer clic en opciones avanzadas para posteriormente continuar con la configuración.

Error certificado al hacer login en la GUI del grabador UVC-NVR de Ubiquiti

Ahora nos aparecerá una pantalla inicial como esta, simplemente debemos hacer clic sobre la imagen central para continuar con la configuración.

GUI del UVC-NVR de Ubiquiti

En la siguiente ventana pondremos el nombre del dispositivo y seleccionamos la zona horaria correcta.

Ajuste de nombre y zona horaria grabador UVC-NVR de Ubiquiti

Nos pedirá rellenar los datos de una cuenta local que administrará el equipo. Es decir los datos con los cuales accederemos a la interfaz del grabador, hacemos clic en el botón “Next” para continuar con la configuración.

Creacion credenciales acceso a la GUI del grabador UVC-NVR de Ubiquiti

Cuando hagamos clic en el botón “Next” para pasar pantalla debemos tener cuidado ya que nos mostrará un password aleatorio que aplicará a las cámaras una vez adoptadas en nuestro grabador, lo podemos cambiar luego e incluso verlos desde el grabador UVC-NVR o si se prefiere se puede cambiar en el mismo momento.

Contraseña que aplicará a las camaras que adoptemos en nuestro grabador UVC-NVR de Ubiquiti

Finalmente nos aparecerá una pantalla como esta, que nos llevará a la interfaz del grabador y donde podremos ya adoptar las cámaras que dispongamos, pero antes de ello es recomendable actualizar el equipo a la última actualización del firmware ya que siempre es mejor tener el equipo actualizado.

Configuración completa de nuestro grabador UVC-NVR de Ubiquiti

Actualizando el grabador UVC-NVR:

Para realizar la actualización iremos a la opción de “Settings→System configuration".

A la derecha nos aparece una ventana con varias pestañas, seleccionamos la que pone “UPDATES”→ check for updates, si hubiera una versión más actual nos aparecerá la nueva versión encontrada y junto a ella el botón “Update” el cual tendremos que hacer clic para que comience el proceso de actualización si fuera el caso.

Actualización de firmware del grabador UVC-NVR de Ubiquiti

Como ya hemos mencionado antes en nuestro grabador UVC-NVR nos aparecerá el listado de las cámaras que tenemos en la red, debemos seleccionar las cámaras que vamos a adoptar, en nuestro escenario sólo disponemos de una, tal como lo muestra la captura de pantalla.

Adoptando las cámaras :

Adoptando la camara con el grabador UVC-NVR de Ubiquiti

Una vez seleccionada la cámara debemos hacer clic sobre la misma para que nos abra el menú de configuración. Como vemos a la derecha ya nos permitirá cambiar el nombre de la misma para identificarla, también debemos rellenar el campo Username y Password, estos todavía son los de defecto ubnt y ubnt. Luego debemos continuar haciendo clic en el botón “Save”.

Modificando el nombre de nuestra camara en el grabador UVC-NVR de Ubiquiti

Una vez guardado los cambios, podemos ver que ya aparece con el estado de conectada, con la IP que ha dado el DHCP y el nombre que le hemos puesto para poder identificarla.

Ver el estado de la camara en nuestro grabador UVC-NVR de Ubiquiti

Configuraciones básicas de la cámara:

Una vez tengamos las cámaras adoptadas debemos elegir la opción de grabación según se ajuste a nuestras necesidades, Ubiquiti nos permite 4 variantes que se muestran a continuación en la captura de pantalla

Ajustes de grabación de las camaras en nuestro grabador UVC-NVR de Ubiquiti

En nuestro caso lo configuraremos para que grabe siempre, para ello hacemos clic en la cámara en cuestión “configuration→ Record Mode”, nos muestra el desplegable y elegimos la opción adecuada.

Ajuste para grabar siempre en nuestro grabador UVC-NVR de Ubiquiti

Hacemos clic en el botón “Save” para guardar la configuración.

Habilitar el acceso al grabador UVC-NVR desde el cloud de Ubiquiti:

Para activar el acceso al cloud de Ubiquiti en este caso desde una red existente, debemos ir a “Settings” y hacer clic en el botón azul de la derecha “connect to my Ubiquiti account”, donde nos solicitará los datos de la cuenta de Ubquiti (correo y contraseña) para iniciar sesion y registrar el NVR en nuestra cuenta del Cloud.

Nota: Si no dispone de una cuenta en el cloud de Ubiquiti deberá crearla en el siguiente link, es gratuita: https://video.ubnt.com

Configuración de nuestro grabador UVC-NVR de Ubiquiti para que aparezca en nuestra cuenta de cloud de Ubiquiti

Ahora como podemos ver en la imagen nos ha dirigido al Cloud es decir estamos desde Internet ya NO desde el grabador, para asegurarnos nos debemos fijar en la barra de direcciones, que ya no es la IP del grabador UVC-NVR sinó dirección web del Cloud Ubiquiti. Os dejo un ejemplo en la imagen de más abajo.

Acceso a nuestro grabador UVC-NVR de Ubiquiti desde la plataforma Cloud de Ubiquiti

Ejemplo de acceso al grabador UVC-NVR a través del Cloud de Ubiquiti:

En el caso que no queramos acceder directamente desde la GUI del grabador UVC-NVR a través del navegador introduciendo su dirección IP, podemos hacerlo con la cuenta del Cloud de Ubiquiti en el caso que dispongamos de ella como hemos comentado en el punto anterior.

Credenciales de la cuenta cloud de ubiquiti en nuestro grabador UVC-NVR de Ubiquiti

Acceso a grabaciones:

Para acceder a las grabaciones del grabador UVC-NVR debemos ir a la pestaña “Recording” del menú lateral principal, y como podemos ver en el ejemplo nos aparecerán todas las grabaciones que disponemos, si queremos visualizar una en concreto nos ubicamos sobre la grabación y hacemos clic para que se reproduzca.

Acceso a las grabaciones de nuestra camara en el grabador UVC-NVR de Ubiquiti

Gestión de almacenamiento (Purgar):

Una buena práctica para evitar que nos quedemos sin espacio de almacenamiento es indicarle al grabador UVC-NVR, que cuando las grabaciones ocupen una cantidad del disco que nosotros definamos, las grabaciones más antiguas se eliminen.

Para llevar a cabo esta configuración iremos a “Settings → System Configuration”, a la derecha se nos abrirá un submenú de configuración del grabador, hacemos clic en la pestaña “Configure” y en la opción “Time Based Purging” lo dejamos tal como vienen por defecto en OFF, y con la barra que se encuentra un poco más abajo definimos la cantidad de espacio en el disco antes mencionada.

Gestión del almacenamiento de nuestro grabador UVC-NVR de Ubiquiti para que no se quede sin espacio

Alertas por Email:

Además de las grabaciones podemos configurar el sistema de notificaciones para saber cuando una cámara se ha conectado o desconectado, un ejemplo cuando se apaga o se enciende por motivos desconocidos, para ellodebemos ir a “Settings” y en la parte derecha tendremos un submenú, en concreto nos interesa el aparatado “Alerts”, veremos un botón azul “Configure Alerts” el cual debemos hacer clic sobre el.

Configuración de alertas por correo electronico de las camaras en nuestro grabador UVC-NVR de Ubiquiti

Ahora se nos abrirá la siguiente ventana de configuración en la derecha, en la cual debemos indicar los siguientes campos según nuestra preferencia, en nuestro caso hemos seleccionamos lo siguiente:

Ajustes alertas por correo electronico del estado de las camaras en nuestro grabador UVC-NVR de Ubiquiti

Al final de la ventana tendremos el botón “Save” para guardar la configuración, una vez guardemos nos pedirá que completemos el campo de email al cual se enviarán las notificaciones, y nuevamente debemos guardar los cambios.

Ajustes alarmas por correo electronico del estado de nuestras camaras 2 en el grabador UVC-NVR de Ubiquiti

Os dejo un ejemplo de la notificación que recibiríamos si desconectamos la cámara.

Correo electronico recibido con el cambio de estado de una de las camaras en nuestro grabador UVC-NVR de Ubiquiti

Acceso a través de la aplicación móvil (Android o iOS):

Para acceder a través de nuestro teléfono móvil debemos ir a la tienda de aplicaciones, según sistema operativo del terminal puede ser play store para android o itunes en caso de IOS, buscamos y procedemos a instalar la aplicación “Unifi Video”

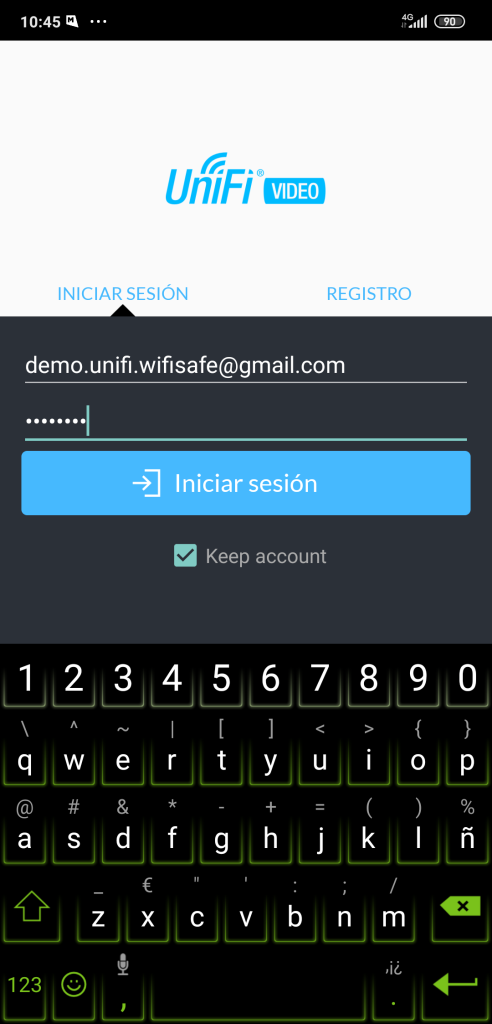

Simplemente nos pedirá el correo y la contraseña de nuestra cuenta al cloud de Ubiquiti, hacemos iniciar sesión.

Acceso a la APP de Unifi VIdeo en nuestro smartphone

Seleccionamos el nombre de nuestro grabador, y una vez hecho esto ya tendremos acceso al mismo tal como vemos en la imagen de ejemplo.
