Guía de configuración Osbridge modo Infrastructure Client

En la siguiente guía, vamos a mostrar cómo configurar un Osbridge en modo Infrastructure Client, de tal forma que lo enlazaremos contra un punto de acceso WiFi.

Es importante antes de realizar cualquier configuración, comprobar la última versión disponible de firmware en la página del fabricante, así como proceder a la actualización del dispositivo.

No olvidemos pulsar la opción “Submit” en la parte inferior de cada página por cada cambio que realicemos, y posteriormente pulsar en “Apply” para apicar cambios.

Accedemos al dispositivo a través de su IP por defecto http://192.168.1.251

Vamos al apartador “Status” en la barra de menú izquierda y pulsamos sobre “Services”.

Servicios

Site Survey

Esta opción realiza un búsqueda de redes wifi dentro del alcance y una vez localizada la que queremos conectar, pulsaremos sobre su MAC o SSID.

En este caso el punto de acceso al que queremos conectar tiene el SSID “AP_PRUEBA”. Hay que recalcar que este dispositivo no puede enlazar a puntos de acceso que utilicen un SSID con espacios en su nombre.

General Settings

Una vez hayamos pulsado sobre el SSID o la MAC, seremos redirigidos automáticamente a la página de “General Settings”

Configuramos de la siguiente forma:

  • Regulatory domain: EUROPE
  • Device name: OSBRiDGE
  • ESSID: AP_PRUEBA
  • WLAN Operational Mode: Infrastructure Client
  • Channel Width: 20MHz
  • IP Operational Mode: Bridge

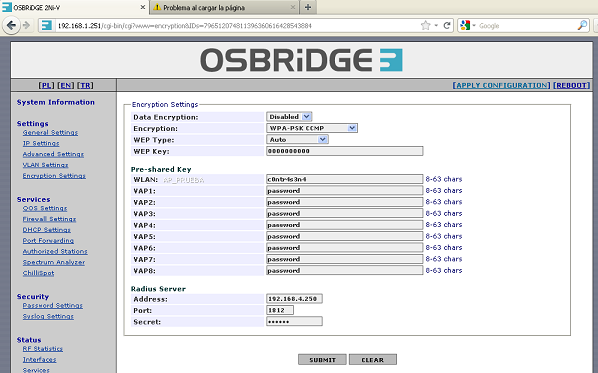

  • Encryption Setting

En este apartado establecemos el mismo tipo de encriptación que use el punto de acceso, en este caso es WPA-PSK CCMP ( AES).

  • Data encryption: Disabled
  • Encryption: WPA-PSK CCMP
  • Pre-shared KEYWLAN: c0ntr4s3n4

Configuración avanzada

En este apartado se realizan una serie de ajustes para optimizar la conexión en función a la distancia entre puntos.

Vamos a modificar los siguientes parámetros:

  • Distance to the Peer ( kilometers ): 0
  • Tx power: 11 dBm

Estos valores son los más adecuados cuando configuremos el dispositivo en un enlace inferior a 1Km, por ejemplo en nuestro laboratorio.

Paso final

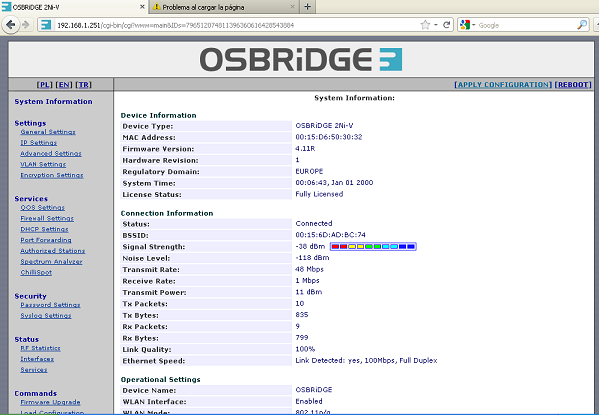

En System Information podemos comprobar como se ha realiado correctamente el enlace, ya que el “status” aparece como “connected”, se muestran también los valores de señal y ruido.

Por último podemos lanzar pings al IP 192.168.1.20 que corresponde al punto de acceso.
