Manual de configuración enlace Punto-a-Punto OSBRIDGE 5GXi/5XLi/24XLGi

El objetivo de este manual es configurar dos equipos OsBridge en modo Bridge para hacer un enlace punto-a-punto (PtP Bridge).

¿Cuándo puede ser útil este escenario?

Por ejemplo para unir dos naves en puntos remotos y llevar el ADSL de una a otra, o bien para establecer comunicaciones entre ambas naves. Lo mismo se puede aplicar para un usuario que tiene una casa y un apartamento y quiere interconectarlos, y un sin fin más de escenarios en los que esta configuración puede ser útil.

Importante: Estos escenarios son válidos siempre que exista visión directa entre los dos puntos.

Para ello vamos a montar el siguiente escenario:

Partimos de dos puntos distantes, en el que uno de ellos disponemos de conexión a Internet y queremos unirlo con otro punto remoto para poder compartir los recursos del primero y poder navegar por Internet. En el primer punto disponemos de un modem/router con salida a Internet y uno o varios PC’s. En el punto remoto disponemos de una serie de PC’s y un switch pero sin salida a Internet, solo trabajan en LAN. Para unirlos cogeremos 2 OSBRIDGE modelo 5GXi, 5XLi o el 24XLGi. Para este ejemplo en concreto utilizaremos 2 equipos 5GXi, configurados en modo PtP Bridge, uno de ellos como Master y el otro como Slave.

A continuación podemos ver un esquema detallado de la instalación, donde aparecen todos los elementos comentados, los 2 OsBridge, el router/modem, PC’s y cableados que podemos tener.

Esquema-de-la-instalación

En el esquema ya se ven las configuraciones, pero de todas formas ahora las detallamos para que no haya lugar a errores.

Primero configuraremos el Osbridge1 como Master, le asignaremos la IP que nos interesa y le fijaremos el SSID.

Configuración del OsBridge1:

  • En modo PtP Bridge Master.
  • Tener una IP conocida (para este ejemplo es 192.168.11.101)
  • Tener un SSID conocido (para este ejemplo es ENLACE)
  • Encriptación si hace falta, tanto WEP como WPA.

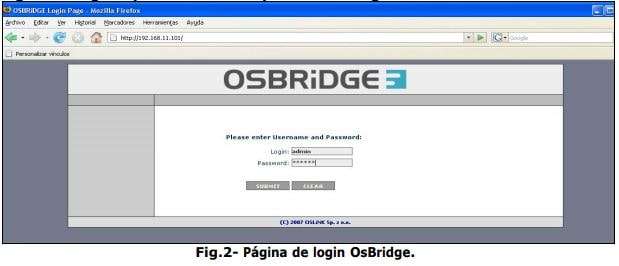

Primero accedemos al dispositivo, por defecto tiene la IP 192.168.1.251 (o .252 .253 y .254) con login “admin” y como password “public”. En la siguiente figura podemos ver la pantalla de login.

Página-de-login-OsBridge

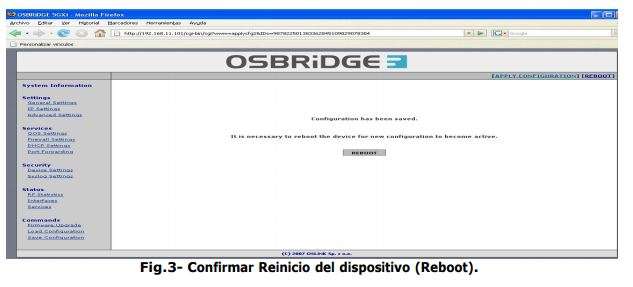

Una vez logeados, cambiamos la IP (settings -> IP Settings) y le asignamos la que queramos, en este caso la 192.168.11.101, le damos a “Submit” y luego a “Apply configuration” para que los cambios surjan efecto. Por lo general cada cambio requiere un “Reboot” que ya lo indicará el propio OsBridge.

Confirmar Reinicio del dispositivo (Reboot)

Una vez le hemos puesto la IP de nuestro rango, procedemos a configurar los parámetros del dispositivo. En este caso accedemos al menú de “settings” y en concreto a la opción de “general settings” y modificamos los datos que queremos, modificaremos el valor de “WLAN Operational Mode” a la opción “PtP Bridge Master”, y le pondremos un ESSID que para este ejemplo hemos puesto “ENLACE” y el resto de parámetros para este escenario no los modificamos, aunque se podría modificar el valor de “Preferred BSSID” y poner la MAC del OsBridge remoto, pero no es obligatorio.

En caso de querer utilizar funciones de ruteo, DHCP o demás se tendría que modificar aquí. Una vez hemos modificado todos los parámetros le damos a “Apply configuration” en la parte superior derecha.

Configuración-PTP-Master-general-settings

Una vez configurado el primer dispositivo como “Ptp Bridge Master” procederemos a configurar el segundo como “Ptp Bridge Slave” de la manera que se muestra en el siguiente punto.

Configuración del OsBridge 2:

  • En modo PtP Bridge Slave.
  • Tener una IP conocida (para este ejemplo es 192.168.11.102)
  • Tener un SSID conocido al que conectar (para este ejemplo es ENLACE)
  • Encriptación si hace falta, tanto WEP como WPA.

Primero accedemos al dispositivo, por defecto tiene la IP 192.168.1.251 y login “admin” y como password “public”. En la siguiente figura podemos ver la pantalla de login.

Página-de-login-OsBridge

Una vez logeados, cambiamos la IP (settings -> IP Settings) y le asignamos la que queramos, en este caso la 192.168.11.102, le damos a “Submit” y luego a “Apply configuration” para que los cambios surjan efecto. Por lo general cada cambio requiere un “Reboot” que ya lo indicará el propio OsBridge.

Página-configuración-dirección-IP-del-dispositivo

Una vez le hemos puesto la IP de nuestro rango, procedemos a configurar los parámetros del dispositivo. En este caso accedemos al menú de “settings” y pulsamos la opción de “general settings” y modificamos los datos que queremos, en concreto modificaremos el valor de “WLAN Operational Mode” a la opción “PtP Bridge Slave”, y le pondremos un ESSID que para este ejemplo hemos puesto “ENLACE” y el resto de parámetros para este escenario no los modificamos.

Si se tiene más de un enlace montado, es recomendable añadir en la opción de “Preferred BSSID” la dirección MAC del AP que actúa como MASTER para que sólo se conecte a él, sino se conectará al que tenga el SSID “ENLACE” y si hay más de uno se conectará aleatoriamente. En caso de querer utilizar funciones de ruteo, DHCP o demás se tendría que modificar aquí. Una vez hemos modificado todos los parámetros le damos a “Apply configuration” en la parte superior derecha.

Configuración-PTP-Slave-general-settings

Una vez hayamos configurado los dos equipos uno como “Ptp Bridge Master” y el otro como “Ptp Bridge Slave” lo único que tenemos que hacer es comprobar que se hayan enlazado y alinearlos para su correcto funcionamiento.

Para comprobar que se hayan enlazado y conectado tenemos que acceder a la pestaña de “System information” del OS Bridge que hemos configurado como “Ptp Bridge Master” y en el parámetro “status” tendría que aparecer “Connected” tal y como podemos apreciar en la imagen.

System-Information-Status-Connected

Una vez comprobado que se hayan enlazado y estén conectados los dos dispositivos únicamente nos quedará alinear las antenas lo mejor posible y comprobar que los dos dispositivos que hemos instalado y configurado funcionan correctamente.

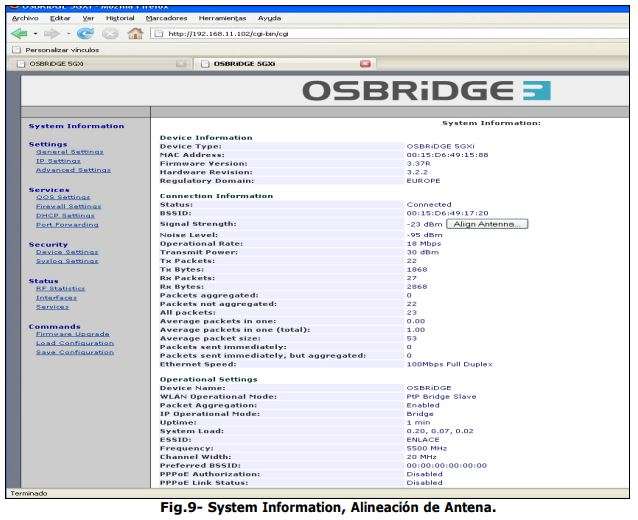

Para alinear las antenas debemos irnos al dispositivo que hemos configurado como “Ptp Bridge Slave” y en el menú “System Information” tenemos una opción llamada “Align Antenna”.

System-Information-Alineación-de-Antena

Si hacemos clic sobre ella accederemos a una nueva venta en la cual podremos ver que nos aparece una barra de colores en la que el mejor valor es el que se representa con el color azul y el peor con el color rojo esto herramienta nos permitirá alinear la antena de una formas más exacta y precisa.

Herramienta-para-alinear-las-antenas

Los valores óptimos para la alineación son:

  • Signal Strength: entre -50 y -60dBm
  • Noise Level: -90 (+/-2)dBm

Valores de Signal Strength pro debajo de -62 son demasiado débiles y la conexión y velocidad serán pésimas.

Los valores de Signal Strength por encima de -50 son demasiado altos y podrían saturar al dispositivo por exceso de señal.

Una vez tengamos correctamente alineados los dos dispositivos únicamente nos quedará comprobar que los dos dispositivos están configurado correctamente y comprobar que el enlace punto a punto que queríamos realizar al principio de la instalación funciona correctamente.

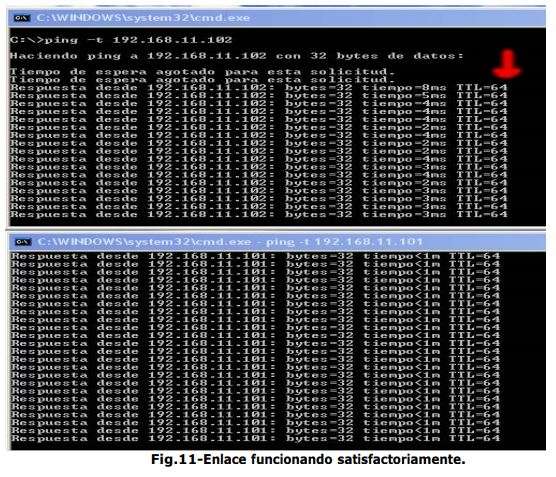

Para ello abriremos una consola de MS-DOS y desde uno de los dos dispositivos lanzaremos un “ping” a la dirección IP (192.168.11.101) del propio dispositivo y a la del otro dispositivo (192.168.11.102) y si todo funciona correctamente obtendremos respuesta por parte de los dos, en nuestro caso hemos lanzado un ping desde el que hemos configurado como “Ptp Bridge Master” pero sería indiferente realizarlo de manera inversa pues el resultado sería el mismo ya que están enlazados entre si.

Podemos observarlo en la fotografía siguiente:

Enlace-funcionando-satisfactoriamente
