Manual de configuración WDS Buffalo WHR-HP-GN ( Repetidor )

El modo WDS o Wireless Distribution System es un sistema de distribución inalámbrico que permite conectar diferentes puntos de acceso entre sí, evitando el uso de cables troncales.

Los puntos de acceso WDS deben trabajar en el mismo canal de radio y compartir el mismo tipo de cifrado de seguridad.

Para configurar los equipos bajo WDS, es necesario especificar las direcciones MAC de la interfaz WiFi del resto de equipos que vayan a trabajar en WDS.

En este caso, ambos equipos trabajarán como punto de acceso y además, se enlazarán entre sí a través de WDS. Esto quiere decir que se destina un 50% de los recursos a la funcionalidad AP y el otro 50% al enlace WDS.

En el modo WDS, el ancho de banda se reduce a la mitad por cada salto. Es decir, el primer equipo que haga WDS o repetidor proporcionaría unos 12 Mbps, el segundo 6 Mbps, el tercero 3 Mbps y así sucesivamente.

Es importante que el equipo que haga de repetidor esté dentro del rango de cobertura del equipo al que repite, de lo contrario se obtendrán tasas de transferencia muy bajas y/o cortes intermitentes.

Para configurar ambos WHR-HP-GN, inicialmente los aislaremos de nuestra red LAN. Conectaremos un portátil al punto de acceso y los configuraremos uno por uno a través de un navegador Web ( pref. Firefox o Chrome ).

El SSID es el nombre de la red WiFi a la que se conectarán los clientes

En este ejemplo vamos a configurar un enlace WDS entre dos WHR-HP-GN con mismo SSID, de tal forma que los usuarios sólo verán un SSID y se conectarán al que mayor fuerza de señal ofrezca.

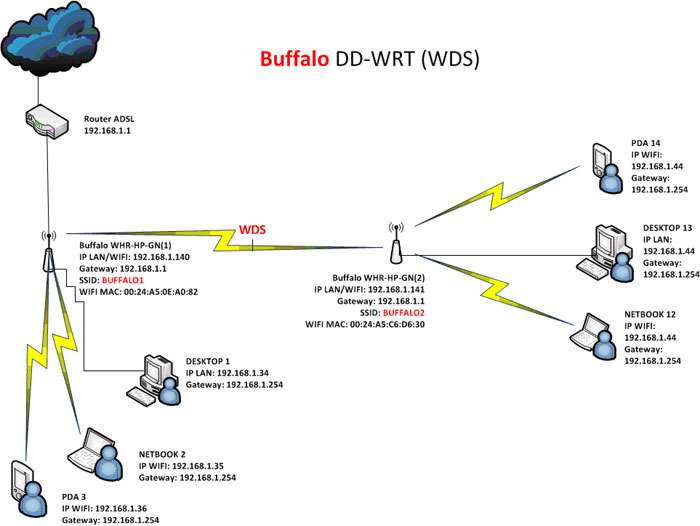

Fig.0 - Esquema de ejemplo

Para este ejemplo vamos a usar el siguiente material:2x Buffalo WHR-HP-GN

En la red existen los siguientes equipos:

  • 1x Router ADSL
  • 2x PDA WiFi
  • 2x Netbook WiFi
  • 2x Desktop conectados por cable UTP a cada WHR-HP-GN
  • Configuración WHR-HP-GN(1)
  • Accediendo a WHR-HP-GN(1)

Por defecto el WHR-HP-GN tiene activado el servidor DHCP. Esto significa que si conectamos el portátil directamente al equipo obtendremos un IP del rango 192.168.11.X

Obviamente para que esto ocurra, debemos configurar las propiedades TCP/IP de nuestra interfaz de red para que obtenga IP automáticamente.

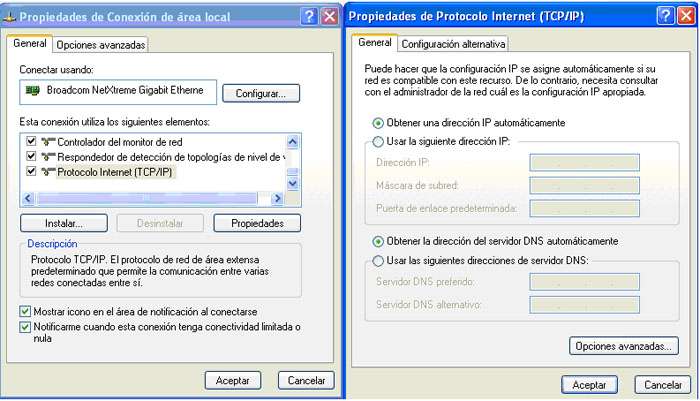

Fig. 1 configuración TCP/IP interfaz de red

Para acceder a la configuración del WHR-HP-GN es necesario hacerlo a través de un navegador web, preferiblemente Firefox o Chrome.

Introduciremos el Ip por defecto es 192.168.11.1 en la barra de direcciones del navegador.

Fig. 2 Accediendo al equipo a través de navegador

Como medida de seguridad, se solicitará que se establezca un usuario/contraseña para acceder al dispositivo.

Fig. 3 Configurando usuario/pass e idioma

Cambiaremos también el idioma de la interfaz. Para ello vamos al apartado “Administration” y elegimos como idioma “Español”. Salvaremos y aplicaremos cambios. Configurando TCP/IP - WHR-HP-GN (1)Debemos configurar las propiedades TCP/IP de este equipo y que se coincidan con el rango IP de nuestra red. Para ello vamos a Configuración / Config Básica.

Rellenamos los campos de la sección “Config de RED”. Desactivamos el servidor DHCP. Guardamos y aplicamos cambios.

Fig. 4 configuración TCP/IP interfaz de red

Ya que hemos cambiado el IP, para acceder al equipo ahora con IP 192.168.1.140, deberemos cambiar las propiedades TCP/IP de nuestro adaptador de red, de forma que estableceremos un IP manualmente dentro del rango 192.168.1.0

Por ejemplo, estableceremos el ip 192.168.1.123 en el portátil.

Fig. 5 Estableciendo IP manualmente

Accederemos nuevamente al WHR-HP-GN(1) a través del ip 192.168.1.140, que hemos configurado antes.

Configurando el AP - WHR-HP-GN(1)

Configuraremos las propiedades del AP tal y como se muestra en la siguiente imagen.

Fig. 6 configuración TCP/IP interfaz de red
  • Modo inalámbrico: WDS AP
  • Modo de red Wi-FI: Mezcla
  • Channel Width: Full (20Mhz)
  • Canal inalámbrico: 13 ( elegir el más adecuado )
  • Nombre de red Wi-FI ( SSID ): SSID
  • Broadcast SSID: Activar
    • Guardamos y aplicamos cambios.

      Seguridad inalámbrica - WHR-HP-GN(1)

      Para configurar una clave de seguridad vamos al apartado Inalámbrico / Seguridad Inalámbrica

      Fig. 7 Configurando seguridad wireless

      En este ejemplo hemos seleccionado un cifrado WPA2 Personal Mixed (TKIP+AES ) que consideramos que tiene un alto nivel de seguridad. Es importante también el uso de claves complejas. Guardamos y aplicamos cambios.

      Desactivando el Firewall - WHR-HP-GN(1)

      Para evitar cualquier problema en la configuración, desactivaremos el Firewall integrado. Para ello vamos a Seguridad / Firewall.

      Fig. 8 Desactivando Firewall

      Guardamos y aplicamos cambios.

      Configurando WDS - WHR-HP-GN(1)

      Por último, configuraremos el apartado WDS. Para ello debemos introducir la MAC wifi del otro equipo, en pocas palabras, cruzaremos las MAC entre ambos WHR-HP-GN.

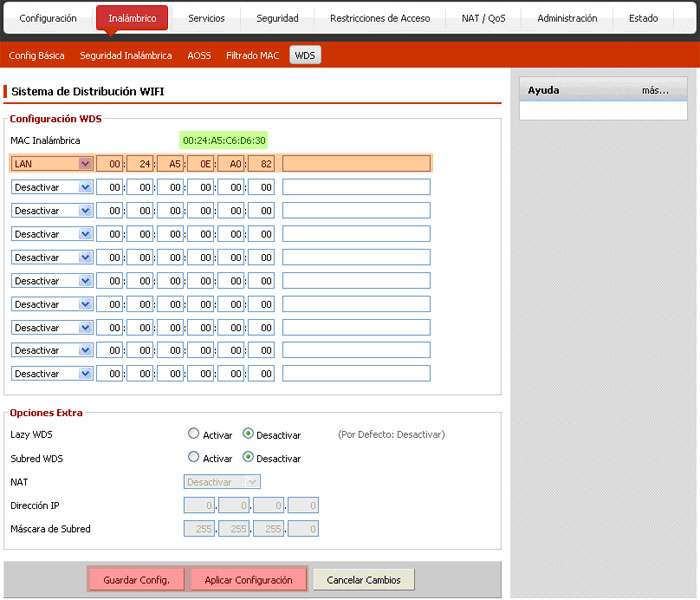

      Fig. 9 Creando vínculo WDS

      En este caso, la MAC Wi-Fi del WHR-HP-GN(1) es la que está marcada en color verde y será la que tendremos que introducir en el WHR-HP-GN(2).

      Debemos rellenar la primera casilla ( marcada en rojo ) con la MAC Wi-Fi del WHR-HP-GN(2), en este caso es 00:24:A5:C6:D6:30 y no olvidaremos marcar la opción “LAN” en el desplegable. Guardamos y aplicamos cambios.

      Configuración WHR-HP-GN(2)

      Accediendo a WHR-HP-GN(2)

      Configurar el segundo equipo no tiene mucho secreto. Se debe hacer de la misma forma que el anterior, salvo que el IP debe ser diferente porque causaría un conflicto en la red. En este caso el IP debemos cambiarlo a 192.168.1.141.

      Por defecto el WHR-HP-GN tiene activado el servidor DHCP. Esto significa que si conectamos el portátil directamente al equipo obtendremos un IP del rango 192.168.11.X

      Obviamente para que esto ocurra, debemos configurar las propiedades TCP/IP de nuestra interfaz de red para que obtenga IP automáticamente.

      Fig. 10 Configurando ip automática

      Accediendo a WHR-HP-GN(2)

      Para acceder a la configuración del WHR-HP-GN es necesario hacerlo a través de un navegador web, preferiblemente Firefox o Chrome.

      Introduciremos el Ip por defecto es 192.168.11.1 en la barra de direcciones del navegador.

      Como medida de seguridad, se solicitará que se establezca un usuario/contraseña para acceder al dispositivo.

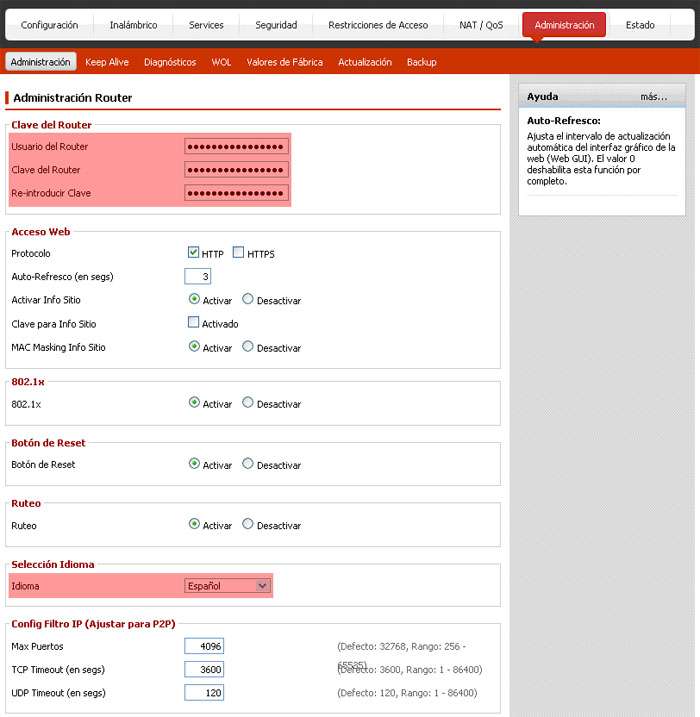

      Fig. 11 Configurando user/pass e idioma

      Cambiaremos también el idioma de la interfaz. Para ello vamos al apartado “Administration” y elegimos como idioma “Español”. Salvaremos y aplicaremos cambios.

      Configurando TCP/IP - WHR-HP-GN (2)

      Debemos configurar las propiedades TCP/IP de este equipo y que se coincidan con el rango IP de nuestra red. Para ello vamos a Configuración / Config Básica. Rellenamos los campos de la sección “Config de RED”. Desactivamos el servidor DHCP. Guardamos y aplicamos cambios.

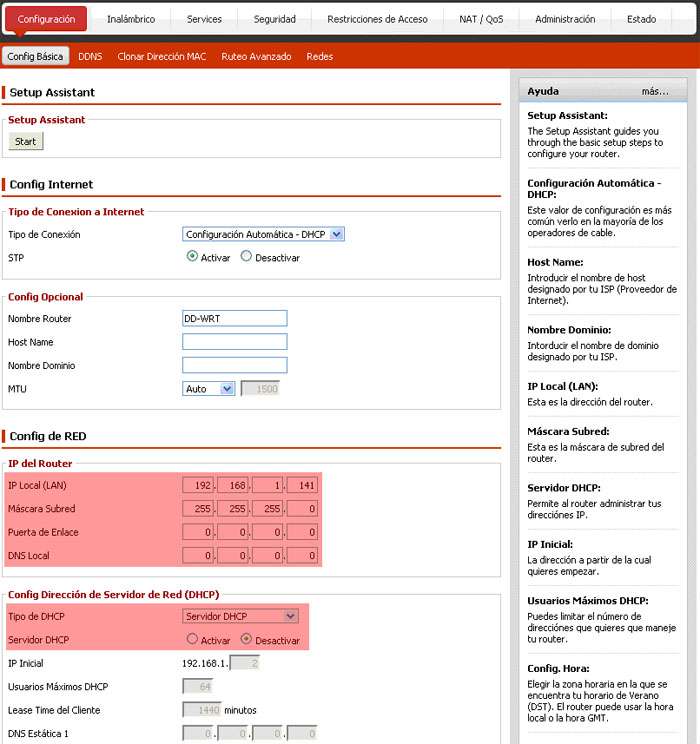

      Fig. 12 Configurando TCP/IP y desactivando servidor DHCP

      Ya que hemos cambiado el IP, para acceder al equipo ahora con IP 192.168.1.141, deberemos cambiar las propiedades TCP/IP de nuestro adaptador de red, de forma que estableceremos un IP manualmente dentro del rango 192.168.1.0

      Por ejemplo, estableceremos el ip 192.168.1.123 en el portátil.

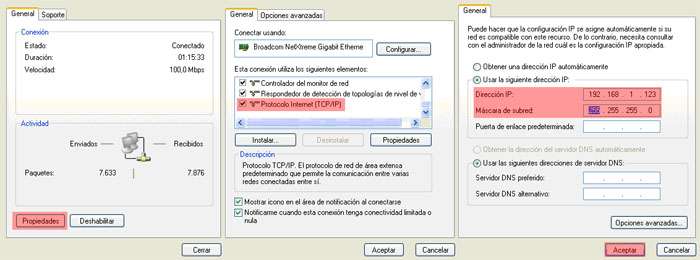

      Fig. 13 Estableciendo IP manualmente

      Accederemos nuevamente al WHR-HP-GN(2) a través del ip 192.168.1.141, que hemos configurado antes.

      Configurando el AP - WHR-HP-GN(2)

      Configuraremos las propiedades del AP tal y como se muestra en la siguiente imagen.

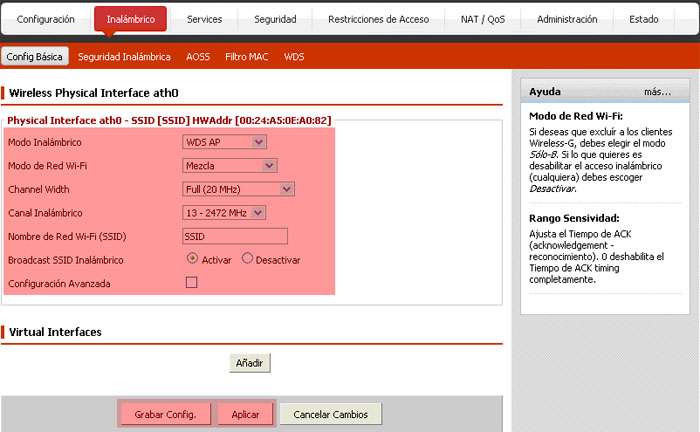

      Fig. 14 Configurando Access Point
      • Modo inalámbrico: WDS AP
      • Modo de red Wi-FI: Mezcla
      • Channel Width: Full (20Mhz)
      • Canal inalámbrico: 13 ( elegir el más adecuado )
      • Nombre de red Wi-FI ( SSID ): SSID
      • Broadcast SSID: Activar

      Guardamos y aplicamos cambios.

      Seguridad inalámbrica - WHR-HP-GN(2)

      Recordemos que las claves deben coincidir en todos los equipos.

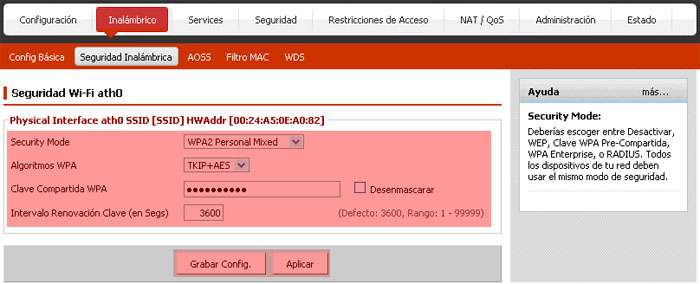

      Fig. 15 Configurando seguridad Access Point

      En este ejemplo hemos seleccionado un cifrado WPA2 Personal Mixed (TKIP+AES ) que consideramos que tiene un alto nivel de seguridad.

      Es importante también el uso de claves complejas. Guardamos y aplicamos cambios.

      Desactivando el Firewall - WHR-HP-GN(2)

      Para evitar cualquier problema en la configuración, desactivaremos el Firewall integrado. Para ello vamos a Seguridad / Firewall.

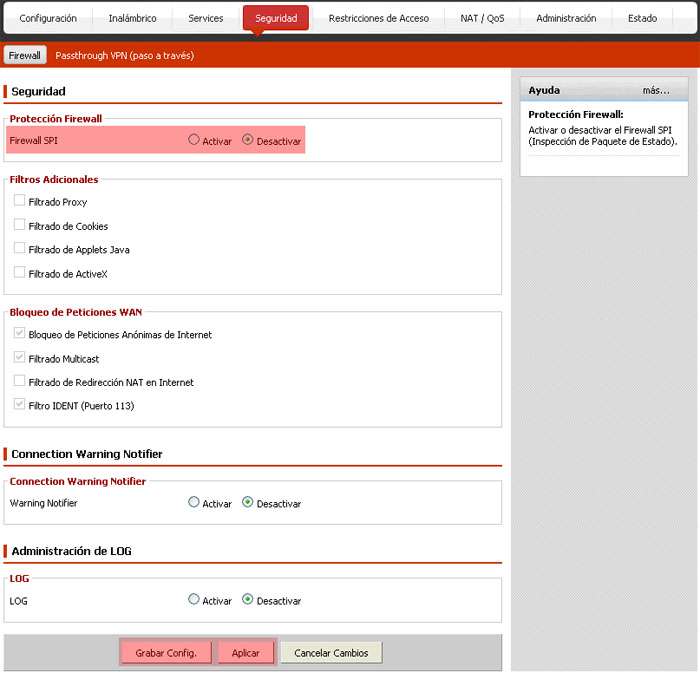

      Fig. 16 Desactivando Firewall

      Guardamos y aplicamos cambios.

      Configurando WDS - WHR-HP-GN(2)

      Por último, configuraremos el apartado WDS. Para ello debemos introducir la MAC wifi del otro equipo, en pocas palabras, cruzaremos las MAC entre ambos WHR-HP-GN.

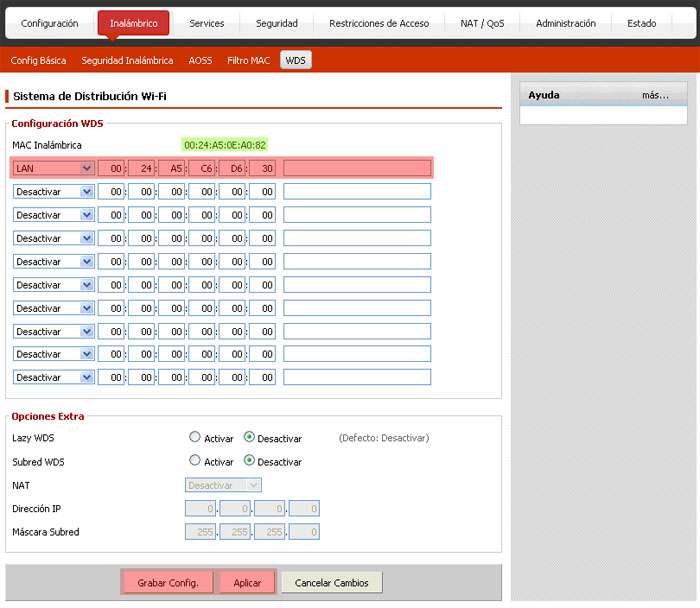

      Fig. 17 Creando vínculo WDS

      En este caso, la MAC Wi-Fi del WHR-HP-GN(2) es la que está marcada en color verde y será la que tendremos que introducir en el WHR-HP-GN(1).

      Debemos rellenar la primera casilla ( marcada en rojo ) con la MAC Wi-Fi del WHR-HP-GN(1), en este caso es 00:24:A5:0E:A0:82 y no olvidaremos marcar la opción “LAN” en el desplegable. Guardamos y aplicamos cambios.

      Comprobaciones finales

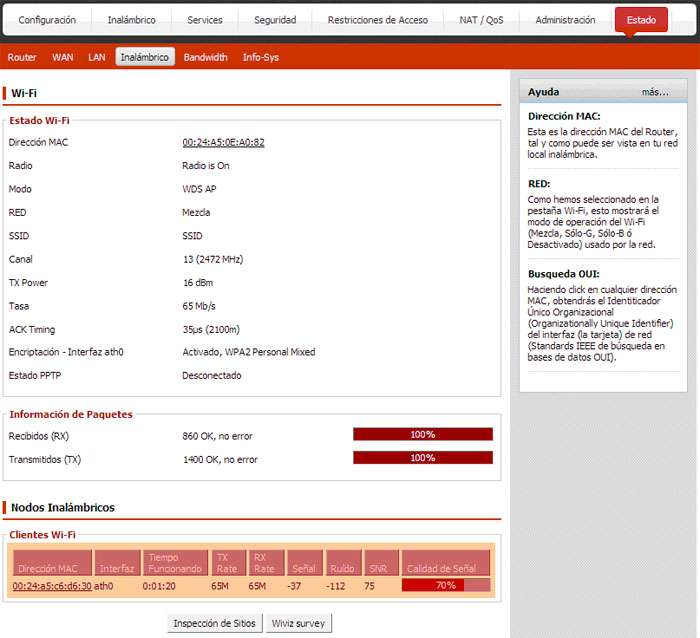

      Habiendo configurado ambos equipos, sólo nos queda acceder al apartado “Estado” / “Inalámbrico”, y comprobar que el enlace se hay establecido correctamente.

      Fig. 18 Comprobando valores del enlace

      Comprobaremos finalmente que los equipos (AP ) responde a ping.

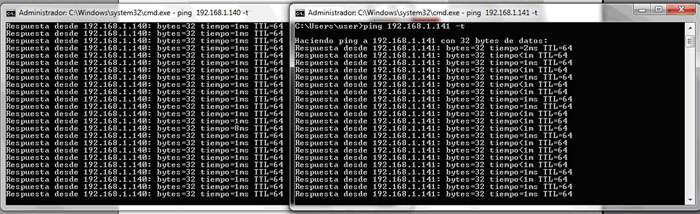

      Fig. 19 Respuesta de pings

      Comprobamos como se está emitiendo el SSID a través del gestor de redes WiFi de nuestro sistema operativo.
