Manual de configuración WDS con equipos de Wis Networks

Introducción

En este manual explicaremos como realizar un enlace punto a punto con dos equipos de WisNetworks. En este caso utilizaremos dos modelos diferentes en la banda de 5GHz utilizando cifrado WPA2-AES.

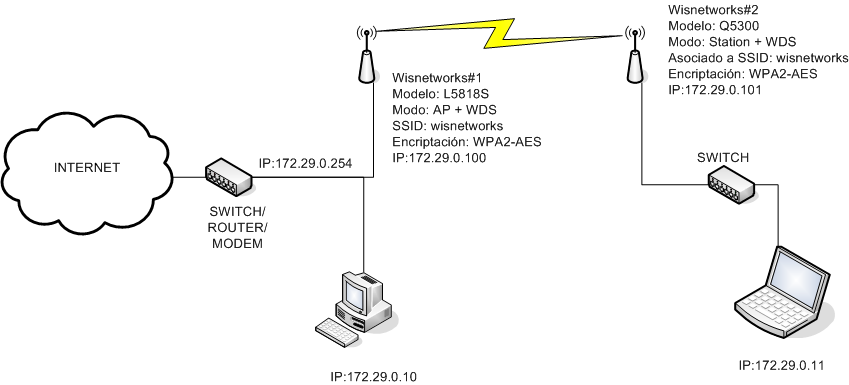

La configuración es sencilla y el escenario lo podemos ver en la siguiente imagen:

Manual de configuración  WDS con equipos de Wisnetworks

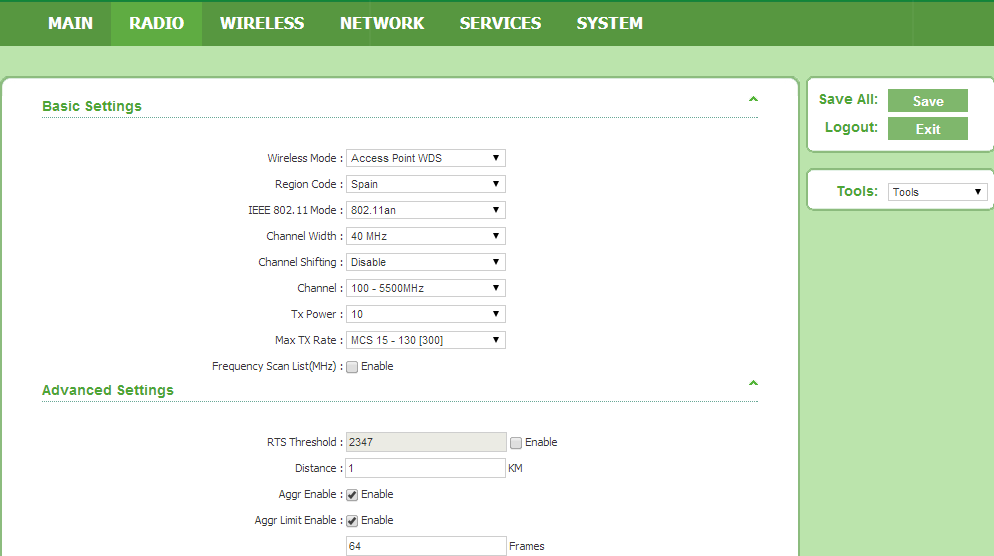

Empezamos configurando el punto de acceso. En este ejemplo es un equipo L5818S. Definimos los siguientes parámetros, en la pestaña Radio:

  • Wireless Mode: Access Point WDS
  • Region Code: Spain
  • IEEE 802.11 Mode: 802.11an
  • Channel Width: 40Mhz
  • Channel Shifting: Disable
  • Channel: Para elegir el canal más adecuado, realizamos un escaneo del espectro, y seleccionamos un canal libre.
Manual de configuración  WDS con equipos de Wisnetworks

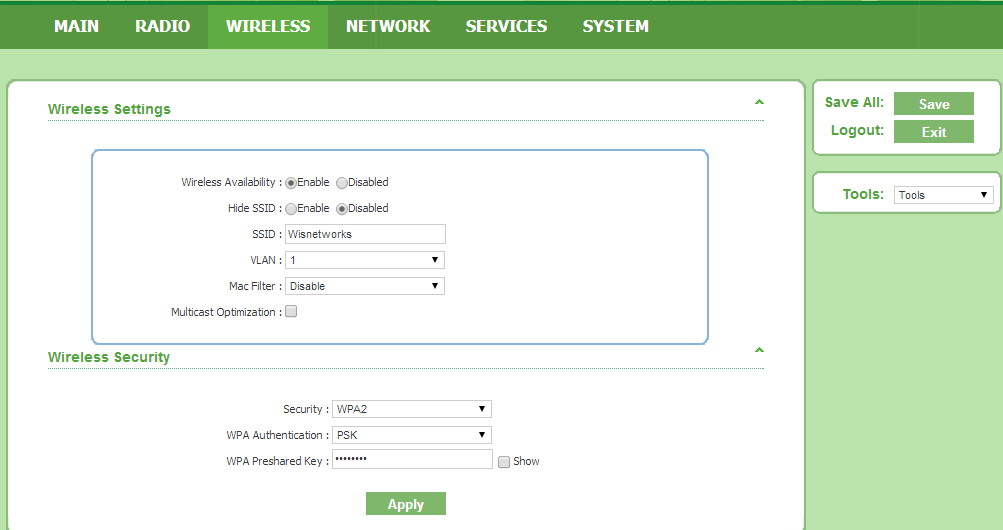

Ahora nos vamos a la configuración WiFi del punto de acceso. Los equipos de WisNetworks permiten configurar hasta un máximo de 4 SSID diferentes, vinculados cada uno a una VLAN. En este ejemplo solamente utilizaremos un SSID.

Definimos la configuración como:

  • Wireless Availability: Enable
  • Hide SSID: Si por algún motivo queremos que el SSID no aparezca en un escaneo de frecuencias, habilitamos esta opción. En caso contrario la dejamos en Disabled, con lo que nuestra red será seleccionable desde cualquier cliente WiFi.
  • SSID: Definimos el nombre de la red wireless.
  • VLAN: Seleccionamos la etiqueta VLAN para este SSID.
  • Mac Filter: Si queremos limitar el acceso a nuestro AP, configuramos aquí la lista de direcciones MAC permitidas.
  • Wireless Security: En caso de que queramos añadir cifrado a nuestra red WiFi, definimos el tipo de autenticación y la contraseña.
Manual de configuración  WDS con equipos de Wisnetworks

Continuamos configurando el AP. En Network definimos los siguientes parámetros:

  • Network Mode: Bridge
  • Auto IP Aliasing: Si vamos a definir más de una dirección IP a la misma interfaz (en este ejemplo sí), debemos activar esta opción y seleccionar la VLAN correspondiente.
Manual de configuración  WDS con equipos de Wisnetworks

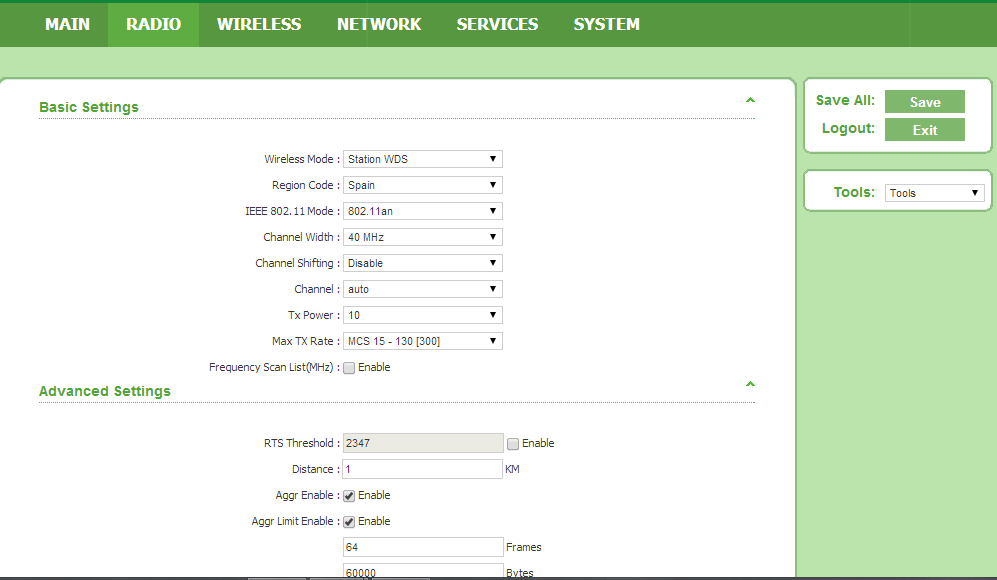

Ahora vamos a Wireless y configuramos la antena que trabajará como Estación WDS.

Definimos la siguiente configuración:

  • Wireless Mode: Station WDS
  • Region Code: Spain
  • IEEE 802.11 Mode: 802.11an
  • Channel Width: 40 Mhz
  • Channel Shifting: Disable
  • Channel: Auto
Manual de configuración  WDS con equipos de Wisnetworks

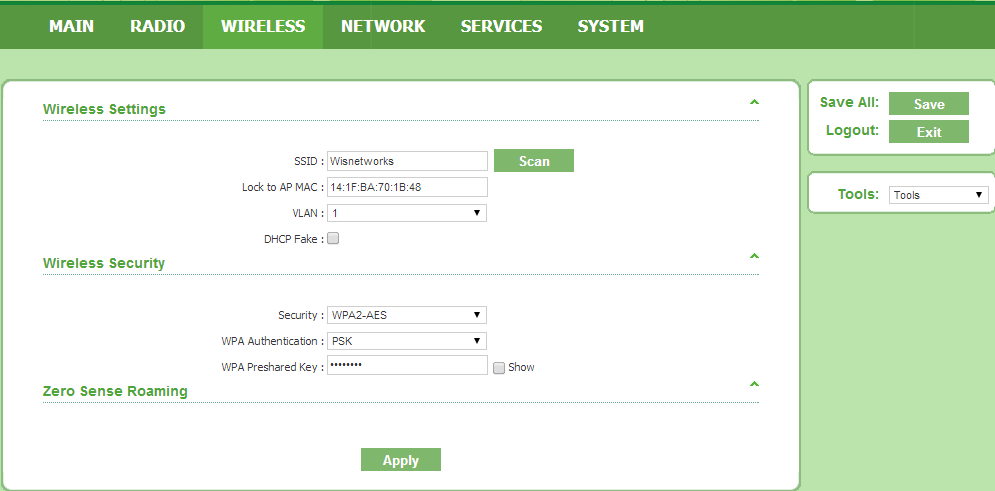

A diferencia del procedimiento para realizar enlaces WDS de otros fabricantes, con WisNetworks no es necesario configurar en cada antena la dirección MAC del dispositivo al cual irá conectada, por lo que simplemente configurando el Modo Wireless como Station WDS, y escaneando y seleccionando el AP correspondiente, ya tendremos definido el enlace WDS.

Manual de configuración  WDS con equipos de Wisnetworks

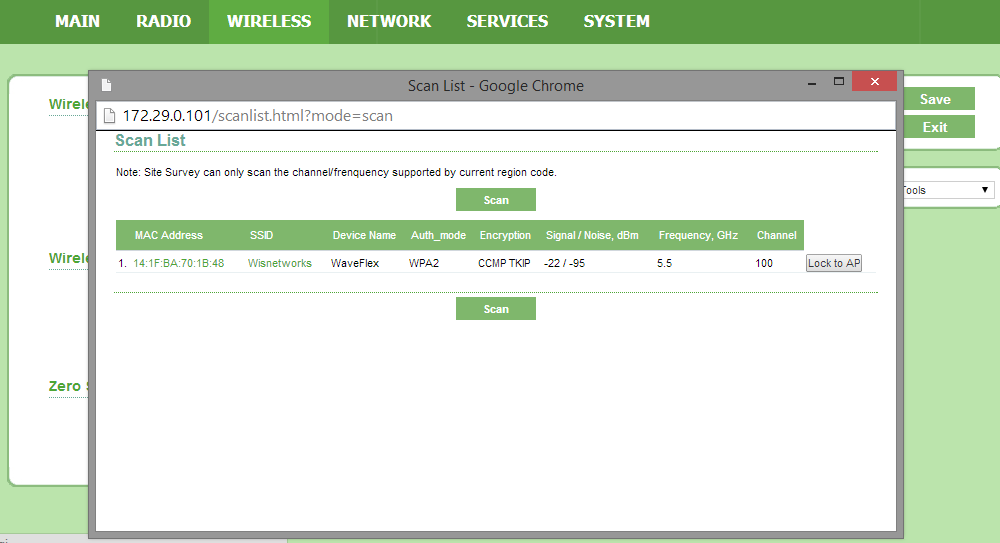

Al lado de nuestro SSID, le damos al botón Scan y conectamos con la antena Estación WDS con Lock to AP. Esto copiará la MAC de la antena a la Estación WDS y estarán enlazadas. Le damos a Apply, Save y Save All (a la derecha).

Manual de configuración  WDS con equipos de Wisnetworks

Ya tenemos construido el enlace WDS entre los dos equipos.

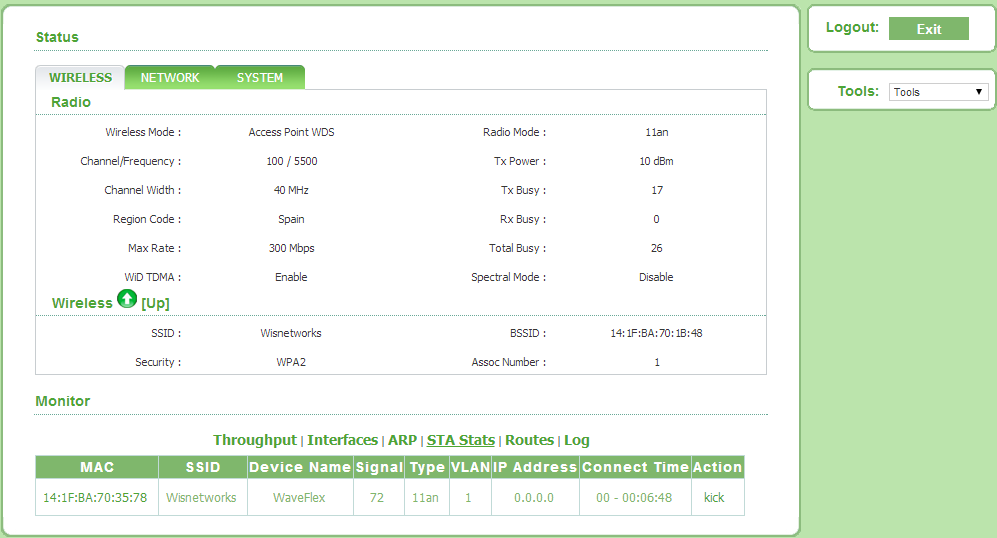

Ahora si miramos la interfaz web del AP, veremos algo parecido a esto:

Manual de configuración  WDS con equipos de Wisnetworks

En el campo Assoc Number, podemos ver el número de clientes asociados con el AP.

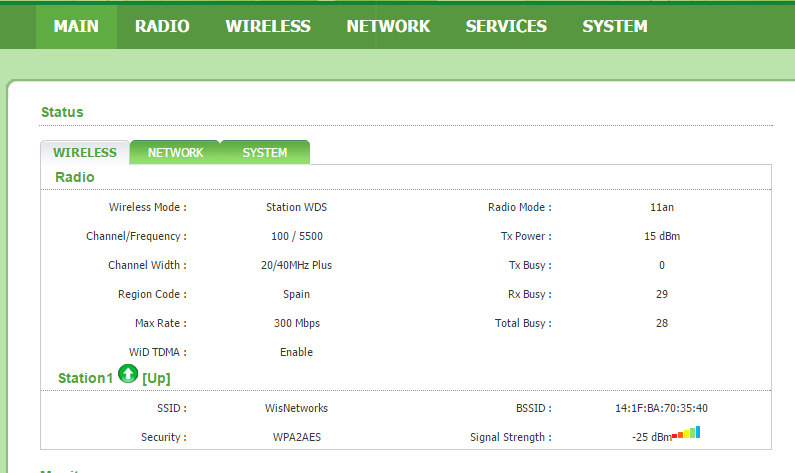

Si miramos en la interfaz web de la antena cliente, tendremos la siguiente información:

Manual de configuración  WDS con equipos de Wisnetworks

Podemos comprobar que estamos correctamente conectados a nuestra red, comprobando los campos SSID y Signal Strength (Fuerza de la Señal).

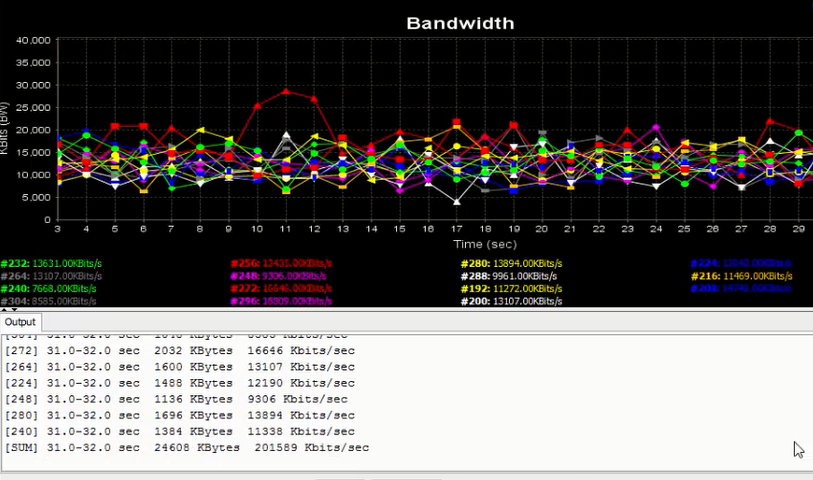

La interfaz ethernet de los Q5300 y de los L5818S es Gigabit, por lo que la tasa de transferencia de datos asciende a los 200Mbits reales, tal como podemos comprobar en el video Tasa de transferencia CPE Wis Networks, realizado en nuestro laboratorio de pruebas.

Manual de configuración  WDS con equipos de Wisnetworks

Recordad que tenéis disponibles más manuales en nuestra Web.

Para cualquier consulta podeis contactar con nosotros desde este enlace.
