Manual instalación routers de Peplink

A continuación encontrarás un manual instalación de los enrutadores de Pepwave.

1. INSTALACIÓN

La siguiente sección detalla la conexión de los enrutadores Pepwave a tu red.

1.1 Preparación

Antes de instalar un enrutador de Pepwave, prepara lo siguiente:
- Al menos una cuenta de acceso a Internet/WAN y/o información de acceso a WiFi.
- Según los tipos de conexión de red, uno o más de los siguientes:
>WAN Ethernet: un cable UTP 10/100/1000BaseT con conector RJ45
>USB: un módem USB
> Módem integrado: una tarjeta SIM para el servicio GSM/HSPA
>WiFi WAN: antenas WiFi
> PC Card/Express Card WAN: una tarjeta PC/ExpressCard para ranura de tarjeta correspondiente
- Un ordenador instalado con el protocolo de red TCP/IP y un navegador web compatible. Los navegadores compatibles incluyen Microsoft Internet Explorer 8.0 o superior, Mozilla Firefox 10.0 o superior, Apple Safari 5.1 o superior y Google Chrome 18 o superior.

1.2 Construyendo la Red

En un nivel alto, construye la red de acuerdo con los siguientes pasos:

  1. 1. Con un cable Ethernet, conecta un ordenador a uno de los puertos LAN en el router de Peplink. Repite con diferentes cables para conectar hasta 4 ordenadores.
  2. 2. Con otro cable Ethernet o un módem USB/antena WiFi/PC Card/Express Card, conéctate a uno de los puertos WAN del enrutador Pepwave. Repite el mismo procedimiento para otros puertos WAN.
  3. 3. Conecta el adaptador de alimentación en el panel posterior del enrutador Pepwave y luego enchúfalo a una toma de corriente.

La siguiente figura ilustra esquemáticamente la configuración resultante:

Red enrutador de Pepwave

1.3 Configurando el entorno de red

Para asegurarnos de que el router de Peplink funciona correctamente en el entorno de LAN y puedes acceder a Internet a través de conexiones WAN. Consulta los siguientes procedimientos de configuración:

  • - Configuración de LAN
  • - Configuración WAN

2. CONEXIÓN A LA INTERFAZ DE ADMINISTRACIÓN WEB

  1. 1. Inicia un navegador web en un ordenador que esté conectado con el enrutador Pepwave a través de la LAN.
  2. 2. Para conectarte a la interfaz de administración web del router, ingresa la siguiente dirección IP de LAN en el campo de dirección del navegador web:
    http://192.168.50.1
    (Esta es la dirección IP de LAN predeterminada para los routers Pepwave).
  3. 3. Ingresa lo siguiente para acceder a la interfaz de administración web.
    Username: admin
    Password: admin
interfaz de administración web peplink

(Este es el nombre de usuario y la contraseña predeterminados para los enrutadores de Pepwave. Las contraseñas de administrador y de usuario de solo lectura se pueden cambiar en Sistema> Seguridad del administrador).

4. Después de iniciar sesión correctamente, se mostrará el panel:

panel control peplink

El panel muestra los estados actuales de WAN, LAN y WiFi AP. Aquí, puedes cambiar la prioridad de la conexión WAN y activar/desactivar el punto de acceso WiFi.

La Información del dispositivo muestra detalles sobre el dispositivo, incluido el nombre del modelo, la versión del firmware y el tiempo de actividad.

3. CONFIGURANDO LA (S) INTERFAZ (ES) DE LAN

3.1 Ajustes básicos

La configuración de la interfaz LAN se encuentra en Red> LAN> Configuración de red. Irás a la página que mostrará el siguiente panel:

Configuración de red peplink

Esto representa las interfaces LAN que están activas en tu enrutador (incluida la VLAN). Una “X” gris significa que la VLAN se usa en otras configuraciones y no se puede eliminar. Puedes encontrar qué configuraciones están usando la VLAN al pasar el cursor sobre la "X" gris.

Alternativamente, una "X" roja significa que no hay configuraciones usando la VLAN. Puedes eliminar esa VLAN haciendo clic en la "X" roja.

Al hacer clic en cualquiera de las interfaces LAN existentes (o crear una nueva), obtendrás lo siguiente:

configuraciones usando la VLAN
La dirección IP y la máscara de subred del enrutador Pepwave en la LAN.

3.1.1 Configuraciones de IP (IP Settings)

Network Settings peplink

3.1.2 Configuración de red (Network Settings)

  • - Nombre (Name): Ingresa un nombre para la LAN.
  • - ID de VLAN (VLAN ID): ingresa un número para su VLAN.
  • - Enrutamiento entre VLAN (Inter-VLAN routing): marca esta casilla para habilitar el enrutamiento entre las LAN virtuales.
  • - Portal cautivo (Captive Portal): marca esta casilla para activar los portales cautivos.

3.1.3 Configuración de modo de inserción (Drop-in Mode Settings)

Drop-in Mode Settings peplink
  • - Habilitar (Enable): el modo Drop-in facilita la instalación de enrutadores Peplink en una red en vivo entre el firewall existente y el router, de modo que no se requieren cambios de configuración en el equipo existente. Marca la casilla para habilitar la función de modo de inserción, si está disponible en su modelo.
  • - WAN para el modo Drop-In (WAN for Drop-In Mode): selecciona el puerto WAN que se utilizará para el modo Drop-In. Si seleccionas WAN 1 con LAN Bypass, la función de alta disponibilidad se desactivará automáticamente.
  • - Compartir Drop-In IP* (Share Drop-In IP): cuando esta opción está habilitada, la dirección IP de acceso directo se utilizará para conectarse a los hosts WAN (notificación por correo electrónico, syslog remoto, etc.). El enrutador Pepwave escuchará esta dirección IP cuando la WAN hospeda los servicios de acceso provistos por el enrutador Pepwave (acceso de administrador web desde la WAN, solicitudes del servidor DNS, etc.).
  • - Dirección IP compartida* (Shared IP Address): el acceso a esta dirección IP se pasará al puerto LAN, si este dispositivo no está sirviendo al servicio al que se accede. La dirección IP compartida se utilizará para conectarse a los hosts en la WAN (notificación por correo electrónico, syslog remoto, etc.) El dispositivo también escuchará en la dirección IP cuando los hosts en los servicios de acceso a WAN se sirvan en este dispositivo (acceso de administrador web desde el WAN, servidor DNS, etc.)
  • - Puerta de enlace predeterminada de WAN (WAN Default Gateway): ingresa la dirección IP del enrutador WAN en este campo. Si hay más hosts además del enrutador en el segmento WAN, marca la casilla Tengo otro host en el segmento WAN (I have other host (s) on WAN segment) e ingresa la dirección IP de los hosts que necesitan acceder a dispositivos de LAN o que otros accedan a ellos.
  • - Servidores DNS WAN (WAN DNS Servers): ingrese las direcciones IP del servidor DNS correspondiente de la WAN seleccionada.

*Función avanzada, haga clic en el botón (?) en la esquina superior derecha para activar.

3.1.4 Layer 2 PepVPN Bridging

Layer 2 PepVPN Bridging peplink
  • - PepVPN Perfiles para Puente (PepVPN Profiles to Bridge): la red remota de los perfiles PepVPN seleccionados, se enlazará con esta LAN local, creando un PepVPN de Capa 2. Se conectarán y funcionarán como una sola LAN, y cualquier paquete de difusión o multidifusión se enviará por VPN.
  • - Protocolo de árbol de expansión (Spanning Tree Protocol): Haz clic en el cuadro para activar STP para este puente de perfil de capa 2.
  • - Anular dirección IP cuando el puente está conectado (Override IP Address when bridge connected): Selecciona "No anular" si la dirección IP de la LAN y el servidor DHCP local deben permanecer sin cambios después de que la capa 2 PepVPN esté activa. Si eliges anular la dirección IP cuando la VPN está conectada, el dispositivo no actuará como enrutador y la mayoría de las funciones de enrutamiento de capa 3, dejarán de funcionar.

3.1.5 Configuración del servidor DHCP (DHCP Server Settings)

DHCP Server Settings peplink
  • - Servidor DHCP (DHCP Server): cuando ésta configuración está habilitada, el servidor DHCP asigna automáticamente una dirección IP a cada ordenador que esté conectado a través de LAN y configurado para obtener una dirección IP a través de DHCP. El servidor DHCP del enrutador Pepwave puede evitar la colisión de direcciones IP en la LAN.
  • - Rango de IP y máscara de subred (IP Range & Subnet Mask): estas configuraciones asignan un rango de direcciones IP que serán asignadas a los ordenadores LAN por el servidor DHCP del enrutador de Pepwave.
  • - Tiempo de concesión (Lease Time): especifica el período de tiempo durante el cual, una dirección IP de un cliente DHCP sigue siendo válida. Al expirar el tiempo de concesión, la dirección IP asignada ya no será válida y se requerirá la renovación de la asignación de la dirección IP.
  • - Servidores DNS (DNS Servers): ésta opción te permite ingresar las direcciones del servidor DNS que se ofrecerán a los clientes DHCP. Si se selecciona Asignar servidor DNS automáticamente, se ofrecerá la dirección del servidor DNS incorporado del enrutador Pepwave (es decir, la dirección IP de LAN). Esta opción te permite especificar opcionalmente un servidor de servicio de nombres de Internet de Windows (WINS). Puedes elegir utilizar el servidor WINS integrado o los servidores WINS externos.
  • - Servidor WINS (WINS Server): Cuando esta unidad se conecta mediante SpeedFusion, otros interlocutores de VPN pueden compartir el servidor WINS integrado de esta unidad, ingresando la dirección IP de LAN de esta unidad en la configuración del servidor DHCP WINS. Después, todos los clientes de PC en la VPN pueden resolver los nombres NetBIOS de otros clientes en pares remotos. Si ha habilitado esta opción, se mostrará una lista de clientes WINS en Estado> Clientes WINS.
  • - BOOTP: Marca esta casilla para habilitar BOOTP en redes antiguas que aún lo requieren.
  • - Opción DHCP extendida (Extended DHCP Option): además de las opciones DHCP estándar (por ejemplo, la dirección del servidor DNS, la dirección de la puerta de enlace, la máscara de subred), puedes especificar el valor de las opciones DHCP extendidas adicionales, como se define en RFC 2132. Con estas opciones extendidas habilitadas, puedes pasar Información de configuración adicional para hosts de LAN. Para definir una opción DHCP extendida, haz clic en el botón "Agregar", elije la opción para definir e ingresar tu valor. Para los valores que están en formato de lista de direcciones IP, puedes ingresar una dirección IP por línea en el control de entrada del área de texto provisto. Cada opción puede ser definida una sola vez.
  • - Reserva DHCP (DHCP Reservation): esta configuración reserva la asignación de direcciones IP fijas para una lista de ordenadores en la LAN. Los ordenadores a los que se asignan direcciones IP fijas en la LAN, se identifican por sus direcciones MAC. La asignación de la dirección IP fija, se muestra como una lista de referencias cruzadas entre los nombres de los ordenadoress, las direcciones MAC y las direcciones IP fijas.
  • - Nombre (un campo opcional) te permite especificar un nombre para representar el dispositivo. Las direcciones MAC deben estar en el formato 00: AA: BB: CC: DD: EE. Presione (+) para crear un nuevo registro. Presione (x) para eliminar un registro. La información reservada del cliente se puede importar desde la Lista de clientes, ubicada en Estado> Lista de clientes.

3.1.6 Configuración física de LAN (LAN Physical Settings)

LAN Physical Settings peplink
  • - Velocidad (Speed): Esta es la velocidad del puerto de la interfaz LAN. Debe configurarse a la misma velocidad que el dispositivo conectado para evitar problemas de negociación de puertos.
  • Cuando se establece una velocidad estática, puedes elegir si deseas anunciar su velocidad al dispositivo del mismo nivel. Auto está seleccionado de forma predeterminada. Puedes elegir no anunciar la velocidad del puerto si el puerto tiene dificultades para negociar con el dispositivo homólogo.

3.1.7 Configuración de ruta estática (Static Route Settings)

Static Route Settings peplink
  • - Ruta estática (Static Route): esta tabla sirve para definir reglas de enrutamiento estático para el segmento de LAN. Una ruta estática consta de la dirección de red, la máscara de subred y la dirección de la puerta de enlace. Los valores de la dirección y la máscara de subred están en formato w.x.y.z. La subred LAN local y las subredes detrás de la LAN se anunciarán a la VPN. Las rutas remotas enviadas a través de la VPN también serán aceptadas. Cualquier miembro de VPN podrá enrutar a las subredes locales. Pulsa (+) para crear una nueva ruta. Pulsa (x) para eliminar una ruta.

3.1.8 Configuración del servidor WINS (WINS Server Settings)

WINS Server Settings peplink
  • Habilitar (Enable): marca la casilla para habilitar el servidor WINS. Se mostrará una lista de clientes WINS en Estado> Clientes WINS.

3.1.9 Configuración de Proxy DNS (DNS Proxy Settings)

DNS Proxy Settings peplink
  • - Habilitar (Enable): para habilitar la función de proxy DNS, marque esta casilla y luego configure la función en Red> LAN> Configuración de proxy DNS. Se puede habilitar un servidor proxy de DNS para que atienda las solicitudes de DNS que se originan de pares LAN/PPTP/SpeedFusion. Las solicitudes se reenvían a los servidores DNS / resoluciones definidas para cada conexión WAN.
  • - Almacenamiento en caché de DNS (DNS Caching): este campo es para habilitar el almacenamiento en caché de DNS en el servidor proxy DNS incorporado. Cuando la opción está habilitada, las respuestas de DNS consultadas se almacenarán en caché hasta que se alcance el TTL de los registros. Esta característica puede ayudar a mejorar el tiempo de búsqueda de DNS. Sin embargo, no puede devolver el resultado más actualizado para esos registros DNS que se actualizan con frecuencia. De forma predeterminada, el almacenamiento en caché de DNS está deshabilitado.
  • - Incluir servidores DNS públicos de Google (Include Google Public DNS Servers): cuando esta opción está habilitada, el servidor proxy DNS también reenviará las solicitudes DNS a los servidores DNS públicos de Google, además de los servidores DNS definidos en cada WAN. Esto podría aumentar la disponibilidad del servicio DNS. Ésta configuración está deshabilitada por defecto.
  • - Registros DNS locales (Local DNS Records): esta tabla es para definir registros DNS locales personalizados. Un registro DNS local estático consiste en un nombre de host y una dirección IP. Cuando busque el nombre de host de LAN a LAN IP del enrutador Pepwave, se devolverá la dirección IP correspondiente. Presione (+) para crear un nuevo registro. Presione (x) para eliminar un registro.
  • - Resolventes de DNS* (DNS Resolvers): marca la casilla para habilitar el servidor WINS. Se mostrará una lista de clientes WINS en Red> LAN> Configuración de proxy DNS> Resolventes de DNS. Este campo especifica qué solucionadores de DNS recibirán solicitudes de DNS reenviadas. Si no se selecciona la resolución de DNS WAN / VPN / LAN, se seleccionarán todas las resoluciones de DNS de la WAN. Si seleccionas un interlocutor de SpeedFusion, puedes ingresar la (s) dirección (s) IP del DNS de la par de VPN. Las consultas se reenviarán a los resolutores de las conexiones seleccionadas. Si todas las conexiones seleccionadas están inactivas, las consultas se reenviarán a todos los solucionadores en conexiones WAN en buen estado.

*Función avanzada, haga clic en el botón (?) en la esquina superior derecha para activar.

3.1.10 Configuración de reenvío de Bonjour (Bonjour Forwarding Settings)

Finalmente, si es necesario, configura el reenvío de Bonjour, el protocolo de red de configuración cero de Apple. Una vez que se completa la configuración de la VLAN, haz clic en Guardar (Save) para almacenar sus cambios.

Bonjour Forwarding Settings peplink
  • - Habilitar (Enable): marca esta casilla para activar el reenvío Bonjour.
  • - Servicio Bonjour: elije las redes de Servicio y Cliente en los menús desplegables, y luego haga clic (+) para agregar las redes. Para eliminar una lista de Bonjour existente, haga clic en (x).

Para habilitar la configuración de VLAN, haga clic en el botón (?) en la sección Configuración de IP.

Configuración de IP peplink

Para agregar una nueva LAN, haga clic en el botón New LAN. Para cambiar la configuración de LAN, haga clic en el nombre de la LAN para cambiar bajo el encabezado de LAN.

botón Nueva LAN peplink

3.1.11 Configuraciones de IP (IP Settings)

Las siguientes configuraciones se muestran al crear una nueva LAN o editar una LAN existente.

crear nueva LAN o editar LAN peplink
  • - Dirección IP y máscara de subred (IP Address & Subnet Mask): Ingresa la dirección IP del enrutador Pepwave y los valores de máscara de subred que se utilizarán en la LAN.

3.1.12 Configuración de red (Network Settings)

Network Settings LAN peplink
  • - Nombre (Name): Ingresa un nombre para la LAN.
  • - ID de VLAN (VLAN ID): ingresa un número para su VLAN.
  • - Enrutamiento entre VLAN (Inter-VLAN routing): marca esta casilla para habilitar el enrutamiento entre las LAN virtuales.
  • - Portal cautivo (Captive Portal): marca esta casilla para activar los portales cautivos.

3.1.13 Configuración del servidor DHCP (DHCP Server Settings)

DHCP Server Settings peplink
  • - Servidor DHCP (DHCP Server): cuando esta configuración está habilitada, el servidor DHCP del enrutador Pepwave asigna automáticamente una dirección IP a cada ordenador que está conectado a través de LAN y configurado para obtener una dirección IP a través de DHCP. El servidor DHCP del enrutador Pepwave puede evitar colisiones de direcciones IP en la LAN. Para habilitar el relé de puente DHCP, haz clic en el icono (?) del menú.
  • - Rango de IP y máscara de subred (IP Range & Subnet Mask): éstas configuraciones asignan un rango de dirección IP que el servidor DHCP del enrutador de Pepwave asignará a los ordenadores LAN.
  • - Tiempo de concesión (Lease Time): esta configuración especifica el período de tiempo durante el cual, una dirección IP de un cliente DHCP sigue siendo válida. Al expirar el tiempo de arrendamiento, la dirección IP asignada ya no será válida y la asignación de la dirección IP debe renovarse.
  • - Servidores DNS (DNS Servers): esta opción le permite ingresar las direcciones del servidor DNS que se ofrecerán a los clientes DHCP. Si se seleccionas Asignar servidor DNS automáticamente, se ofrecerá la dirección del servidor DNS incorporado del enrutador Pepwave (es decir, la dirección IP de LAN).
  • - Servidores WINS (WINS Servers): permite especificar el servidor del servicio de nombres de Internet de Windows (WINS). Puedes elegir utilizar el servidor WINS integrado o los servidores WINS externos. Cuando ésta unidad se conecta mediante SpeedFusion, otros interlocutores de VPN pueden compartir el servidor WINS integrado de esta unidad ingresando la dirección IP de LAN de esta unidad en su configuración de servidores DHCP WINS. Por lo tanto, todos los clientes de PC en la VPN pueden resolver los nombres NetBIOS de otros clientes en pares remotos. Si has habilitado esta opción, se mostrará una lista de clientes WINS en Estado> Clientes WINS.
  • - BOOTP: Marca esta casilla para habilitar BOOTP en redes antiguas que aún lo requieren.
  • - Opción DHCP extendida (Extended DHCP Option): además de las opciones DHCP estándar (por ejemplo, la dirección del servidor DNS, la dirección de la puerta de enlace, la máscara de subred), puedes especificar el valor de las opciones DHCP extendidas adicionales, como se define en RFC 2132. Con estas opciones extendidas habilitadas, puedes pasar más información de configuración a los hosts de LAN. Para definir una opción DHCP extendida, haz clic en el botón Agregar, elije la opción para definir y luego ingresa su valor. Para los valores que están en formato de lista de direcciones IP, puedes ingresar una dirección IP por línea en el control de entrada del área de texto provisto. Cada opción puede ser definida una sola vez.
  • - Reserva DHCP (DHCP Reservation): esta configuración reserva la asignación de direcciones IP fijas para una lista de ordenadores en la LAN. Los ordenadores a los que se asignan direcciones IP fijas en la LAN, se identifican por sus direcciones MAC. La asignación de la dirección IP fija se muestra como una lista de referencias cruzadas entre los nombres de los ordenadores, las direcciones MAC y las direcciones IP fijas.
  • - Nombre (un campo opcional) permite especificar un nombre para representar el dispositivo. Las direcciones MAC deben estar en el formato 00: AA: BB: CC: DD: EE. Presione (+) para crear un nuevo registro. Presione (x) para eliminar un registro. La información de clientes reservados se puede importar desde la Lista de clientes, ubicada en Estado> Lista de clientes.

Para configurar el relé DHCP, primero haz clic en el botón (?) que se encuentra al lado de la opción Servidor DHCP para mostrar la configuración.

3.1.14 Configuración de relé DHCP (DHCP Relay Settings):

  • - Habilitar (Enable): marca esta casilla para activar el relé DHCP. Haz clic en el icono para desactivar el relé DHCP.
  • - Dirección IP del servidor DHCP (DHCP Server IP Address): Ingresa las direcciones IP de uno o dos servidores DHCP en los campos provistos. Los servidores DHCP ingresados aquí recibirán solicitudes DHCP retransmitidas desde la LAN. Para las configuraciones de servidor DHCP activo-pasivo, ingrese las direcciones IP de relé del servidor DHCP activo y pasivo en el Servidor 1 y el Servidor 2 DHCP.
  • - Opción DHCP 82 (DHCP Option 82): La opción 82 de DCHP incluye información del dispositivo como agente de retransmisión para el cliente adjunto cuando reenvía solicitudes DHCP del cliente al servidor. Esta opción también integra la dirección MAC y el nombre de la red del dispositivo en el circuito y las ID remotas. Marque esta casilla para habilitar la opción 82 de DHCP.

Una vez configurado el DHCP, avanza con la configuración física de la LAN, la configuración de la ruta estática, la configuración del servidor WINS y la configuración del Proxy DNS como se indicó anteriormente.

3.2 Configuraciones de puerto

Para configurar los ajustes del puerto, ve a Red (Network)> Configuración del puerto (Port Settings)

Configuraciones de puerto peplink

En esta pantalla, puede habilitar puertos específicos, así como determinar la velocidad de los puertos LAN, ya sea que cada puerto sea un troncal o puerto de acceso, así como a qué VLAN pertenece cada enlace, si corresponde.

3.3 Portal cautivo

Para configurar los ajustes del puerto, ve a Red> Configuración del puerto.

Portal cautivo configuracion peplink

3.3.1 Configuración del portal cautivo (Captive Portal Settings)

El portal cautivo sirve como puerta de enlace para que los clientes accedan a Internet, utilizando tu enrutador. Para configurarlo, ve a Red (Network)> LAN> Portal cautivo.

  • - Habilitar (Enable): marca "Habilitar" y luego, opcionalmente, seleccione las LAN / VLAN que usarán el portal cautivo.
  • - Nombre de Host (Hostname): para personalizar la URL de envío y redirección de formularios del portal, ingrese una nueva URL en este campo. Para restablecer la URL a la configuración de fábrica, haga clic en "Predeterminado".
  • - Modo de acceso (Access Mode): haga clic en Abrir acceso para permitir que los clientes accedan libremente a su router. Haga clic en Autenticación de usuarios para forzar a sus clientes a autenticarse antes de acceder a su enrutador.
  • - Servidor de radio (RADIUS Server): Esto autentica a sus clientes a través de un servidor RADIUS. Después de seleccionar esta opción, verá los siguientes campos:
Servidor de radio peplink

Completa la información necesaria para completar su conexión al servidor y habilitar la autenticación.

  • - Servidor LDAP (LDAP Server): Esto autentica a sus clientes a través de un servidor LDAP. Al seleccionar esta opción, verá los siguientes campos:
Servidor LDAP peplink

Completa la información necesaria para completar su conexión al servidor y habilitar la autenticación.

  • - Cuota de acceso (Access Quota): establezca un límite de tiempo y datos para el uso de Internet de cada usuario.
  • - Tiempo de reinicio de cuota (Quota Reset Time): Este menú determina cómo se restablece su cuota de uso. Al configurarlo en Diariamente, se restablecerá a una hora específica todos los días. Al establecer un número de minutos después de alcanzar la cuota, establezca un temporizador para cada usuario que comience después de haber alcanzado la cuota.
  • - Redes permitidas (Allowed Networks): Para agregar a la red una lista blanca, ingrese el nombre de dominio / dirección IP aquí y haga clic en (+). Para eliminar una red existente de la lista de redes permitidas, haga clic en el botón (x) junto a la lista.
  • - Splash Page: Aquí, puede elegir entre usar el portal cautivo incorporado del enrutador Pepwave y redirigir a los clientes a una URL que usted defina.

El menú de Personalización del Portal tiene dos opciones: (Preview) y (edición). Al hacer clic en (Preview), se muestra una ventana emergente con vista previa del portal cautivo que verán sus clientes. Al hacer clic en el cuadro de (edición), se visualiza el siguiente menú:

Personalización del Portal peplink

3.3.2 Personalización de portal (Portal Customization):

  • - Logotipo (Logo Image): Haz clic en el botón Elegir archivo para seleccionar un logotipo para usar en el portal incorporado.
  • - Mensaje (Message): Si tienes algún mensaje adicional para tus usuarios, ingrésalos en este campo.
  • - Términos y condiciones (Terms & Conditions): Si deseas utilizar tu propio conjunto de términos y condiciones, ingrésalos aquí. Si se lo dejas vacío, el portal incorporado mostrará los términos y condiciones predeterminados.
  • - Página de destino personalizada (Custom Landing Page): Rellena este campo para redirigir a los clientes a una URL externa.

4. CONFIGURANDO LA(S) INTERFAZ(ES) WAN

La configuración de la interfaz WAN se encuentra en Red (Network)> WAN. Para reordenar la prioridad de WAN, arrastra la WAN apropiada manteniendo presionado el botón izquierdo del mouse, muévalo a la prioridad que desees (la primera sería la prioridad más alta, la segunda sería la prioridad más baja, etc.), y suéltela (soltando el botón del mouse).

Configurando la interfaz WAN peplink

Para deshabilitar una conexión WAN particular, arrastra en la WAN apropiada manteniendo presionado el botón izquierdo del ratón, muévelo hacia la fila Desactivado (Disabled) y suéltalo. También puedes establecer prioridades en el Panel de control (Dashboard). Haz clic en el botón Detalles (Details) en la fila correspondiente para modificar la configuración de conexión.

Los detalles de la conexión se cambiarán y entrarán en vigencia inmediatamente después de hacer clic en el botón Guardar y Aplicar.

4.1 Ethernet WAN

Ajustes de chequeo peplink

4.1.1 Ajustes de chequeo (Health Check Settings)

  • - Método de control de salud (Health Check Method): Este campo especifica el método de comprobación de estado que se utilizará para esta conexión WAN.
    • - Desactivado (Disabled): la conexión WAN siempre se considera que está activa y no se considerará inactiva por ningún error de enrutamiento de IP.
    • - PING: se emitirán paquetes ICMP PING para probar la conectividad con direcciones IP de destino configurables o nombres de host.
    • - Búsqueda de DNS (DNS Lookup): se emitirán búsquedas de DNS para probar la conectividad con las direcciones IP del servidor DNS de destino configurable.

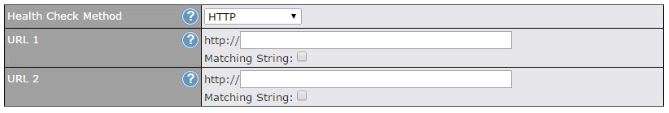

    • - HTTP: se emitirán conexiones HTTP para probar la conectividad con URL y cadenas configurables para que coincidan.
    • Predeterminado: Búsqueda de DNS
  • - Hosts de PING (PING Hosts): Estos campos son para especificar las direcciones IP de destino o los nombres de host a los que se enviarán los paquetes de Ping de ICMP para una verificación de estado. Si la casilla Usar los dos primeros servidores DNS como Hosts PING está marcada, los dos primeros servidores DNS serán los objetivos de ping para verificar el estado de la conexión. Si la casilla no está marcada, el campo Host 1 deberán completarse y el campo Host 2 es opcional. Se considera que la conexión está activa, si se reciben respuestas de ping de cualquiera de los hosts.

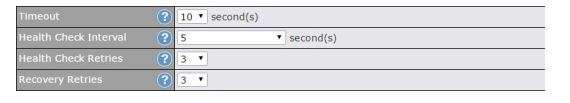

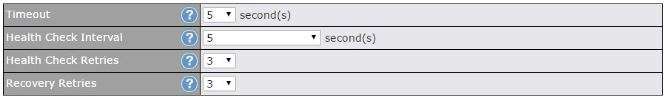

  • - Tiempo agotado (Timeout): Si no se puede completar una prueba de control de estado dentro del tiempo especificado, la prueba se considerará como fallida.
  • - Intervalo de control de salud (Health Check Interval): Este es el intervalo de tiempo entre cada prueba de control de estado.
  • - Reintentos de revisión de salud (Health Check Retries): Este es el número de fallas de verificación consecutivas antes de tratar una conexión como inactiva.
  • - Reintentos de recuperación (Recovery Retries): Esta es la cantidad de respuestas requeridas después de una falla de comprobación de estado antes de tratar una conexión como otra vez.

4.1.2 Configuración del monitor de ancho de banda (Bandwidth Allowance Monitor Settings)

Configuración del monitor de ancho de banda peplink
  • - Monitor de asignación de ancho de banda (Bandwidth Allowance Monitor): Marca la casilla Habilitar (Enable) para habilitar el monitoreo del uso de ancho de banda en esta conexión WAN para cada ciclo de facturación. Cuando esta opción no está habilitada, el uso del ancho de banda de cada mes todavía se está rastreando, pero no se realizará ninguna acción.
  • - Acción (Action): Si la Notificación por correo electrónico está habilitada, recibirás una notificación por correo electrónico cuando el uso alcance el 75% y el 95% de la asignación mensual. Si se marca la casilla Desconectar cuando el uso alcanza el 100% de la asignación mensual, ésta conexión WAN se desconectará automáticamente cuando el uso alcance la asignación mensual. No se reanudará a menos que la opción se haya desactivado o el uso se haya restablecido cuando comience un nuevo ciclo de facturación.
  • Día de inicio (Start Day): permite seleccionar el día del mes en que comienza el ciclo de facturación.
  • Asignación mensual (Monthly Allowance): Este campo es para especificar la asignación de ancho de banda para cada ciclo de facturación.

4.1.3 Configuración de IP pública adicional (Additional Public IP Settings)

Configuración de IP pública adicional peplink

Si tienes acceso a las direcciones IP públicas, puedes asignarlas en este campo.

Configuración dinámica de DNS peplink

4.1.4 Configuración dinámica de DNS (Dynamic DNS Settings)

  • - Proporcionar servicio de DNS dinámico (Dynamic DNS Service Provide): Esta configuración especifica el proveedor de servicios de DNS dinámico que se utilizará para la WAN en función de los proveedores de servicios de DNS dinámicos compatibles:
    • * changeip.com
    • * dyndns.org
    • * no-ip.org
    • * tzo.com
    • * DNS-O-Matic

Selecciona Inhabilitado para deshabilitar esta función.

4.2 Conexión DHCP (DHCP Connection)

Hay cuatro métodos de conexión posibles:

  1. 1. DHCP
  2. 2. Static IP
  3. 3. PPPoE
  4. 4. L2TP

El método de conexión DHCP es adecuado si el ISP proporciona una dirección IP automáticamente mediante DHCP (por ejemplo, módem satelital, módem WiMAX, cable, Metro Ethernet, etc.).

conexión DHCP peplink

4.2.1 Configuración de conexión DHCP (DHCP Connection Settings)

  • - Modo de enrutamiento (Routing Mode): NAT permite sustituir la dirección real en un paquete con una dirección asignada que es enrutable en la red de destino. Al hacer clic en el icono de ayuda en este campo, puede mostrar la opción de Reenvío de IP, si su red lo requiere.
  • - Dirección IP / Máscara de subred / Puerta de enlace predeterminada (IP Address/ Subnet Mask/ Default Gateway): Esta información se obtiene del ISP automáticamente.
  • - Nombre de host - opcional (Hostname): Si el servidor DHCP de su proveedor de servicios requiere que proporcione un valor de nombre de host al adquirir una dirección IP, puede ingresar el valor aquí. Si su proveedor de servicios no le proporciona el valor, puede omitir esta opción de manera segura. Cada ISP puede proporcionar un conjunto de servidores DNS para búsquedas de DNS. Esta configuración especifica los servidores DNS (Sistema de nombres de dominio) que se utilizarán cuando una búsqueda de DNS se enrute a través de esta conexión.
  • - Servidores DNS (DNS Servers): Al seleccionar Obtener la dirección del servidor DNS automáticamente (Obtain DNS server address automatically), los servidores DNS asignados por el servidor WAN DHCP se utilizarán para búsquedas de DNS salientes a través de la conexión. (Los servidores DNS se obtienen junto con la dirección IP de WAN asignada desde el servidor DHCP). Cuando se selecciona Usar las siguientes direcciones de servidor DNS (Use the following DNS server address), puede ingresar direcciones de servidor DNS personalizadas para esta conexión WAN en los campos Servidor DNS 1 y Servidor DNS 2.

4.2.2 Conexión IP estática (Static IP Connection)

El método de conexión IP estática es adecuado si su ISP proporciona una dirección IP estática para conectarse directamente.

Configuración de IP estática peplink

4.2.2.1 Configuración de IP estática (Static IP Settings)

  • - Modo de enrutamiento (Routing Mode): NAT permite sustituir la dirección real en un paquete con una dirección asignada que es enrutable en la red de destino. Al hacer clic en el icono de ayuda en este campo, puede mostrar la opción de Reenvío de IP (IP Forwarding), si su red lo requiere.
  • - Dirección IP / Máscara de subred / Puerta de enlace predeterminada (IP Address/ Subnet Mask / Default Gateway): Estas configuraciones le permiten especificar la información requerida para comunicarse en Internet a través de una dirección IP fija de Internet. La información está típicamente determinada por y se puede obtener del ISP.
  • - Servidores DNS (DNS Servers): Cada ISP puede proporcionar un conjunto de servidores DNS para búsquedas de DNS. Esta configuración especifica los servidores DNS (Sistema de nombres de dominio) que se utilizarán cuando una búsqueda de DNS se enrute a través de esta conexión. Al seleccionar Obtener la dirección del servidor DNS automáticamente (Obtain DNS server address automatically), los servidores DNS asignados por el servidor WAN DHCP se utilizarán para búsquedas de DNS salientes a través de la conexión. (Los servidores DNS se obtienen junto con la dirección IP de WAN asignado desde el servidor DHCP.) Cuando se selecciona Usar las siguientes direcciones de servidor DNS (Use the following DNS server address), puede ingresar direcciones de servidor DNS personalizadas para esta conexión WAN en los campos Servidor DNS 1 y Servidor DNS 2.

4.2.3 Conexión PPPoE (PPPoE Connection)

Este método de conexión, es adecuado si su ISP proporciona un ID de inicio de sesión / contraseña para conectarse a través de PPPoE.

Configuraciones PPPoE peplink

4.2.3.1 Configuraciones PPPoE (PPPoE Settings)

  • - Modo de enrutamiento (Routing Mode): NAT permite sustituir la dirección real en un paquete con una dirección asignada que es enrutable en la red de destino. Al hacer clic en el icono de ayuda en este campo, puede mostrar la opción de Reenvío de IP (IP Forwarding), si tu red lo requiere.
  • - Dirección IP/Máscara de subred/Puerta de enlace predeterminada (IP Address/Subnet Mask/Default Gateway): Esta información se obtiene del ISP automáticamente.
  • - Nombre de usuario/contraseña PPPoE (PPPoE User Name / Password): Ingresa la información requerida en estos campos para conectarte a través de PPPoE al ISP. Los valores de los parámetros están determinados por y se pueden obtener del ISP.
  • - Confirmar contraseña PPPoE (Confirm PPPoE Password): Verifica su contraseña ingresándola nuevamente en este campo.
  • - Nombre del servicio - opcional (Service Name): El nombre del servicio es proporcionado por el ISP.

Nota: deje este campo en blanco a menos que sea proporcionado por tu ISP.

  • - Dirección IP - Opcional (IP Address): Si tu ISP proporciona una dirección IP PPPoE, ingrésalo aquí.

Nota: deje este campo en blanco a menos que sea proporcionado por su ISP.

  • - Servidores DNS (DNS Servers): Cada ISP puede proporcionar un conjunto de servidores DNS para búsquedas de DNS. Esta configuración especifica los servidores DNS (Sistema de nombres de dominio) que se utilizarán cuando una búsqueda de DNS se enrute a través de esta conexión. Al seleccionar Obtener la dirección del servidor DNS automáticamente (Obtain DNS server address automatically), los servidores DNS asignados por el servidor WAN DHCP se utilizarán para búsquedas de DNS salientes a través de la conexión. (Los servidores DNS se obtienen junto con la dirección IP de WAN asignada por el servidor DHCP). Cuando se selecciona Usar las siguientes direcciones de servidor DNS (Use the following DNS server address), puede ingresar direcciones de servidor DNS personalizadas para esta conexión WAN en los campos Servidor DNS 1 y Servidor DNS 2.

4.2.4 Conexión L2TP (L2TP Connection)

L2TP tiene toda la compatibilidad y comodidad de PPTP con mayor seguridad. Combina esto con IPsec para obtener un buen equilibrio entre facilidad de uso y seguridad.

Conexión L2TP peplink

4.2.4.1 Configuraciones de L2TP (L2TP Settings)

  • - Nombre de usuario/contraseña de L2TP (L2TP User Name/Password): Ingresa la información requerida en estos campos para conectarse a través de L2TP a su ISP. Los valores de los parámetros están determinados por y se pueden obtener de su ISP.
  • - Confirmar contraseña de L2TP (Confirm L2TP Password): Verifica tu contraseña ingresándola nuevamente en este campo.
  • - Dirección IP del servidor/host (Server IP Address/Host): La dirección del servidor L2TP es un parámetro que le proporciona su ISP.

Nota: deje este campo en blanco a menos que sea proporcionado por su ISP.

  • - Tipo de dirección (Address Type): Tu ISP también indicará si la dirección IP del servidor es dinámica o estática. Por favor, haz clic en el valor apropiado.
  • - Servidores DNS (DNS Servers): Cada ISP puede proporcionar un conjunto de servidores DNS para búsquedas de DNS. Esta configuración especifica los servidores DNS (Sistema de nombres de dominio) que se utilizarán cuando una búsqueda de DNS se enrute a través de esta conexión. Al seleccionar Obtener la dirección del servidor DNS, los servidores DNS asignados por el servidor PPPoE se utilizarán para las búsquedas de DNS salientes a través de la conexión WAN. (Los servidores DNS se obtienen junto con la dirección IP de WAN asignada desde el servidor PPPoE). Cuando se selecciona Usar las siguientes direcciones de servidor DNS, puede ingresar direcciones de servidor DNS personalizadas para esta conexión WAN en los campos del servidor DNS 1 y del servidor DNS 2.

4.3 Cellular WAN

Cellular WAN peplink

Para acceder a la configuración de WAN celular, haga clic en Red (Network)> WAN> Detalles (Details). (Disponible sólo en Pepwave MAX BR1, HD2 y HD2 IP67)

Cellular Status Peplink

4.3.1 Estado celular (Cellular Status)

  • - IMSI: Esta es la Identidad de Abonado Móvil Internacional que identifica de manera única la tarjeta SIM. Esto es aplicable sólo a los modems 3G.
  • - MEID: Algunos enrutadores de Pepwave son compatibles con HSPA y EV-DO. Para los usuarios de Sprint o Verizon Wireless EV-DO, el operador utiliza un código de identificación MEID único (en formato hexadecimal) para asociar el dispositivo EV-DO con el usuario. Esta información se presenta en formato hexadecimal y decimal.
  • - ESN: Esto tiene el mismo propósito que MEID HEX pero usa un formato anterior
  • - IMEI: Esta es la ID única para identificar el módem en modo GSM/HSPA.

4.3.2 Configuraciones de conexión WAN (WAN Connection Settings)

Configuraciones de conexión WAN Peplink
  • - Nombre de conexión WAN (WAN Connection Name): Introduce un nombre para representar esta conexión WAN.
  • - Horario de funcionamiento (Operating Schedule): Haz clic en el menú desplegable para aplicar un horario de tiempo a esta interfaz si es necesario.
  • - Selección de subred (Subnet Selection):
    • * Automático: la máscara de subred se configurará automáticamente.
    • * Forzar/31 subred: la máscara de subred se configurará como 255.255.255.254 (/ 31), y la dirección IP de la puerta de enlace se recalculará.
  • - Modo de enrutamiento (Routing Mode): Esta opción te permite seleccionar el método de enrutamiento que se utilizará para enrutar los marcos de IP a través de la conexión WAN. El modo puede ser NAT (traducción de dirección de red) o reenvío de IP (IP forwarding). Haz clic en el botón (?) para habilitar el reenvío de IP.
  • - Servidores DNS (DNS Servers): Cada ISP puede proporcionar un conjunto de servidores DNS para búsquedas de DNS. Esta configuración especifica los servidores DNS (Sistema de nombres de dominio) que se utilizarán cuando una búsqueda de DNS se enrute a través de esta conexión. Al seleccionar Obtener la dirección del servidor DNS (Obtain DNS server address automatically), los servidores DNS asignados por el servidor PPPoE se utilizarán para las búsquedas de DNS salientes a través de la conexión WAN. (Los servidores DNS se obtienen junto con la dirección IP de WAN asignada desde el servidor PPPoE). Cuando se selecciona Usar las siguientes direcciones de servidor DNS (Use the following DNS server address), puede ingresar direcciones de servidor DNS personalizadas para esta conexión WAN en el servidor DNS 1 y DNS Servidor 2 campos.

4.3.3 Ajustes celulares (Cellular Settings)>/h2>

Ajustes celulares peplink
  • - Tarjeta SIM (SIM Card): Indica qué tarjeta SIM usará esta WAN celular. Solo se aplica a WAN celular con tarjetas SIM redundantes.
  • - Tarjeta SIM preferida (Preferred SIM Card): Si ambas tarjetas estaban habilitadas en el campo anterior, aquí puede designar la prioridad de las ranuras para tarjetas SIM..
  • - 3G/2G: Este menú desplegable permite restringir el celular a una banda en particular. Haga clic en el botón (?) para habilitar la selección de bandas específicas.
  • - Autenticación (Authentication): Elija entre Solo PAP o Solo CHAP para usar esos métodos de autenticación exclusivamente. Seleccione Auto para elegir automáticamente un método de autenticación.
  • - Roaming de datos (Data Roaming): Esta casilla de verificación habilita el roaming de datos en esta tarjeta SIM en particular. Verifique la política de roaming de datos de su proveedor de servicios antes de continuar.
  • - Ajustes del operador (Operator Settings): Esta configuración se aplica solo a los módems 3G/EDGE/GPRS. No se aplica a los módems EVDO/EVDO Rev. A. Esto le permite configurar los ajustes de APN de su conexión. Si se selecciona Automático (Auto), el operador móvil debe detectarse automáticamente. El dispositivo conectado se configurará y la conexión se realizará automáticamente. Si hay alguna dificultad para establecer la conexión, puede seleccionar Personalizar (Custom) para ingresar manualmente las configuraciones de APN, Inicio de sesión, Contraseña y Número de marcación (APN, Login, Password, and Dial Number) de su operador. Los valores correctos se pueden obtener de su transportista. La configuración predeterminada y recomendada es Automático (Auto).
  • - APN/Login/Contraseña/SIM PIN (APN/Login/Password/SIM PIN): Cuando se selecciona Automático (Auto), la información en estos campos se llenará automáticamente. Seleccione Personalizar (Custom) para personalizar estos parámetros. Los valores de los parámetros están determinados por y se pueden obtener del ISP.
  • - Monitor de asignación de ancho de banda (Bandwidth Allowance Monitor): Marque la casilla Habilitar para habilitar el monitoreo del uso de ancho de banda en esta conexión WAN para cada ciclo de facturación. Cuando esta opción no está habilitada, el uso del ancho de banda de cada mes todavía se está rastreando, pero no se realizará ninguna acción.
  • - Acción (Action): Si la notificación por correo electrónico está habilitada, se le notificará por correo electrónico cuando el uso alcance el 75% y el 95% de la asignación mensual. Si se marca Desconectar(Disconnect) cuando el uso alcanza el 100% de la asignación mensual, esta conexión WAN se desconectará automáticamente cuando el uso alcance la asignación mensual. No reanudará la conexión a menos que esta opción se haya desactivado o el uso se haya restablecido cuando comience un nuevo ciclo de facturación.
  • - Día de inicio (Start Day): Esta opción le permite definir qué día del mes comienza cada ciclo de facturación.
  • - Asignación mensual (Monthly Allowance): Este campo es para definir el uso máximo de ancho de banda permitido para la conexión WAN cada mes.

4.3.4 Configuración general (General Settings)

Configuración general Peplink
  • - Independiente de las WAN de respaldo (Independent from Backup WANs): Si marcas esta opción, la conexión funcionará independientemente de otras conexiones WAN de respaldo. Aquellos en Prioridad de copia de seguridad ignorarán el estado de esta conexión WAN y se utilizarán cuando ninguna de las otras conexiones de mayor prioridad esté disponible.
  • - Estado de espera (Standby State): permite elegir si permanecer conectado o desconectado cuando la conexión WAN, ya no tiene la prioridad más alta y ha entrado en el estado de espera. Cuando se elige Mantener conectado (Remain connected), al activar esta conexión WAN, queda disponible para su uso inmediato.
  • - Desconexión de ralentí (Idle Disconnect): Cuando no se detecta el tráfico de Internet dentro del período de tiempo especificado por el usuario, el módem se desconectará automáticamente. Una vez que el host de la LAN reanuda el tráfico, la conexión se reactivará.

4.3.5 Ajustes de chequeo (Health Check Settings)

Ajustes de chequeo Peplink
  • - Método de control de salud (Health Check Method): Esta configuración le permite especificar el método de comprobación de estado para la conexión celular. Las opciones disponibles son Deshabilitado (Disabled), Ping, Búsqueda de DNS (DNS Lookup), HTTP y SmartCheck. El método predeterminado es la búsqueda de DNS.
  • - Tiempo agotado (Timeout): Si no se puede completar una prueba de control de estado dentro del tiempo especificado, la prueba se considerará como fallida.
  • - Intervalo de control de salud (Health Check Interval): Este es el intervalo de tiempo entre cada prueba de control de estado.
  • - Reintentos de revisión de salud (Health Check Retries): Este es el número de fallas de verificación consecutivas antes de tratar una conexión como inactiva.
  • - Reintentos de recuperación (Recovery Retries): Esta es la cantidad de respuestas requeridas después de una falla de comprobación de estado antes de tratar una conexión como otra vez.

4.3.6 Configuración dinámica de DNS (Dynamic DNS Settings)

Configuración dinámica de DNS Peplink
  • - Proveedor de servicios de DNS dinámico (Dynamic DNS Service Provider): Esta configuración especifica el proveedor de servicios de DNS dinámico que se utilizará para la WAN en función de los proveedores de servicios de DNS dinámicos compatibles:
    • * changeip.com
    • * dyndns.org
    • * no-ip.org
    • * tzo.com
    • * DNS-O-Matic

Selecciona Inhabilitado (Disabled) para deshabilitar esta función.

4.3.7 MTU

MTU Peplink
  • - MTU: Este campo es para especificar el valor de la Unidad de transmisión máxima de la conexión WAN. Un valor de MTU excesivo puede hacer que las descargas de archivos se detengan poco después de conectarse. Puede consultar a su ISP para conocer el valor de MTU de la conexión.

4.4 WiFi WAN

Para acceder a la configuración (settings) de WAN WiFi, haga clic en Red (Network)> WAN> Detalles (Details)

Configuraciones de conexión WAN Peplink

4.4.1 Configuraciones de conexión WAN (WAN Connection Settings)

  • - Nombre de conexión WAN (WAN Connection Name): Ingresa un nombre para representar esta conexión WAN.
  • - Horario de funcionamiento (Operating Schedule): Haz clic en el menú desplegable para aplicar un horario de tiempo a esta interfaz.
  • - Independiente de las WAN de respaldo (Independent from Backup WANs): Si marcas esta opción, la conexión funcionará independientemente de otras conexiones WAN de respaldo. Aquellos en Prioridad de copia de seguridad ignorarán el estado de esta conexión WAN y se utilizarán cuando ninguna de las otras conexiones de mayor prioridad esté disponible.
  • - Estado de espera (Standby State): Esta configuración especifica el estado de la conexión WAN mientras está en espera. Las opciones disponibles son Permanecer conectado (Remain Connected) en espera y Desconectar (Disconnect) en espera.
  • - MTU: Esta configuración especifica la unidad de transmisión máxima. De forma predeterminada, la MTU se establece en Personalizado 1440 (Custom 1440). Puedes ajustar el valor de la MTU editando el campo de texto. Haz clic en Predeterminado (Default) para restaurar el valor predeterminado de MTU. Seleccione Automático (Auto) y se detectará automáticamente el valor de MTU apropiado. La detección automática se ejecutará cada vez que se establezca la conexión WAN.
  • - Responder a ICMP PING (Reply to ICMP PING): Si esta configuración está deshabilitada, la conexión WAN no responderá a las solicitudes de ping ICMP. De forma predeterminada, esta configuración está habilitada.

4.4.1.1 Configuración de WiFi WAN (WiFi WAN Settings)

  • - Ancho de banda (Channel Width): Selecciona el ancho del canal para esta WiFi WAN. 20MHz tendrá mayor soporte para dispositivos más antiguos que usan 2.4Ghz, mientras que 40MHz es apropiado para redes con dispositivos más nuevos que se conectan usando 5Ghz.
  • - Selección del canal (Channel Selection): Determina si el canal se seleccionará automáticamente. Si selecciona personalizado, aparecerá la siguiente tabla:
Selección del canal peplink
  • - Velocidad de datos (Data Rate): La selección Automática permitirá al enrutador determinar automáticamente la mejor velocidad de datos, mientras que la selección manual de una velocidad obligará a los dispositivos a conectarse utilizando la velocidad fija.
  • - Potencia de salida (Output Power): Si está configurando una red con muchos dispositivos WiFi cerca, puede configurar la potencia de salida aquí. Haga clic en el botón "impulsar" para potencia adicional. Sin embargo, con esa opción marcada, la potencia de salida puede exceder los límites reglamentarios locales.
  • - Roaming: Al marcar esta casilla se habilitará el roaming WiFi. Haga clic en el icono (?) para opciones adicionales.
  • - Conectarse a cualquier modo abierto AP (Connect to Any Open Mode AP): Esta opción es para especificar si la WAN WiFi, se conectará a los puntos de acceso de modo abierto que encuentre.
  • - Beacon Miss Counter: Esto establece el umbral para el número de balizas perdidas.

4.4.1.2 Monitor de asignación de ancho de banda (Bandwidth Allowance Monitor)

Monitor de asignación de ancho de banda (Bandwidth Allowance Monitor)
  • - Acción (Action): ¡Si error! Fuente de referencia no encontrada (Error! Reference source not found). Está habilitado, se le notificará por correo electrónico cuando el uso alcance el 75% y el 95% de la asignación mensual. Si se marca Desconectar cuando el uso alcanza el 100% de la asignación mensual, esta conexión WAN se desconectará automáticamente cuando el uso alcance la asignación mensual. No reanudará la conexión a menos que esta opción se haya desactivado o el uso se haya restablecido cuando comience un nuevo ciclo de facturación.
  • - Día de inicio (Start Day): Esta opción le permite definir qué día del mes comienza cada ciclo de facturación.
  • - Asignación mensual (Monthly Allowance): Este campo es para definir el uso máximo de ancho de banda permitido para la conexión WAN cada mes.

4.4.1.3 Ajustes de chequeo (Health Check Settings)

Peplink Ajustes de chequeo
  • - Método (Method): Esta configuración especifica el método de comprobación de estado para la conexión WAN. Este valor se puede configurar como Deshabilitado, PING, Búsqueda de DNS o HTTP (Disabled, PING, DNS Lookup, or HTTP). El método predeterminado es la búsqueda de DNS (DNS Lookup). Para las conexiones de Internet móvil, el valor de Método (Method) se puede configurar como Deshabilitado (Disabled) o SmartCheck.

4.4.1.3.1 Chequeo de salud desactivado (Health Check Disabled)

Health Check Disabled

Cuando seleccionas Desactivado en el campo Método, la conexión WAN siempre se considerará como activa. La conexión NO se tratará como inactiva en caso de errores de enrutamiento de IP.

4.4.1.3.2 Método de control de salud (Health Check Method): PING

Health Check Method

Se emitirán paquetes de ping ICMP para probar la conectividad con una dirección IP de destino configurable o nombre de host. Se considera que una conexión WAN está activa si se reciben respuestas de ping de uno u otro de los hosts de ping.

  • - PING Hosts: Esta configuración especifica las direcciones IP o los nombres de host con los que se conectará la conectividad a través del ping ICMP. Si se selecciona Usar los dos primeros servidores DNS como hosts de ping, el host de ping de destino será el primer servidor DNS para la conexión WAN correspondiente. Se deben considerar hosts de ping confiables con un alto tiempo de actividad. De forma predeterminada, los dos primeros servidores DNS de la conexión WAN se utilizan como pinghosts.

4.4.1.3.3 Método de comprobación de estado: búsqueda de DNS

Se emitirán búsquedas de DNS para probar la conectividad con los servidores DNS de destino. La conexión será tratada como si se recibieran respuestas de DNS de uno o ambos servidores, independientemente de si el resultado sea positivo o negativo.

Health Check Method: DNS Lookup
  • - Health Check DNS Servers: Este campo te permite especificar las direcciones IP de dos hosts de DNS con las que se probará la conectividad mediante la búsqueda de DNS. Si se selecciona Usar los dos primeros servidores DNS como servidores de comprobación de estado, los dos primeros servidores DNS serán los objetivos de búsqueda de DNS para verificar el estado de una conexión. Si la casilla no está marcada, el Host 1 debe llenarse, mientras que el valor del Host 2 es opcional. Si se selecciona Incluir servidores DNS públicos y no se recibe respuesta de todos los servidores DNS especificados, las búsquedas de DNS también se emitirán a algunos servidores DNS públicos. Una conexión WAN se tratará como inactiva solo si tampoco se recibe respuesta de los servidores DNS públicos. Se considerará que las conexiones están habilitadas si se reciben respuestas de DNS de cualquiera de los servidores DNS de comprobación de estado, independientemente de un resultado positivo o negativo. De forma predeterminada, los dos primeros servidores DNS de la conexión WAN se utilizan como el estado.

4.4.1.3.4 Método de comprobación de estado: HTTP (Health Check Method: HTTP)

Se emitirán conexiones HTTP para probar la conectividad con URL configurables y cadenas para que coincidan.

Método de comprobación de estado: HTTP
  • - URL1: WAN Settings>WAN Edit>Health Check Settings>URL1

La URL se recuperará cuando se realice una comprobación de estado HTTP. Cuando Stringto Match se deja en blanco, se pasará una verificación de estado si el código de retorno HTTP está entre 200 y 299 (Nota: los códigos de redirección HTTP 301 o 302 se tratan como fallas). Cuando se completa la cadena para coincidir, se verifica un estado se aprobará si el código de retorno HTTP está entre 200 y 299 y si el contenido de la respuesta HTTP contiene la cadena.

  • - URL 2: WAN Settings>WAN Edit>Health Check Settings>URL2

Si también se proporciona URL2, se pasará una comprobación de estado si se pasa alguna de las pruebas.

4.4.1.3.5 Otras configuraciones de chequeo de salud (Other Health Check Settings)

Other Health Check Settings
  • - Se acabó el tiempo (Timeout): Esta configuración especifica el tiempo de espera en segundos para las solicitudes de búsqueda de ping / DNS. El tiempo de espera predeterminado es de 5 segundos.
  • - Chequeo de salud (Health CheckInterval): Esta configuración especifica el intervalo de tiempo en segundos entre las consultas de ping o DNS. El intervalo de comprobación de estado predeterminado es de 5 segundos.
  • - Comprobaciones de salud (Health CheckRetries): Esta configuración especifica el número de tiempos de espera de búsqueda de ping / DNS consecutivos después de los cuales el Balance de Peplink tratará la conexión WAN correspondiente como inactiva. Los reintentos de estado predeterminados se establecen en 3. Usando la configuración predeterminada de Reintentos de salud de 3, la conexión WAN correspondiente se tratará como inactiva después de tres salidas de tiempo consecutivas.
  • - Reintentos de recuperación (Recovery Retries): Esta configuración especifica el número de búsquedas de ping / DNS consecutivas exitosas que deben recibirse antes de que el Equilibrio de Peplink trate una conexión WAN anterior como una vez más. De forma predeterminada, Recuperar reintentos se establece en 3. Al usar la configuración predeterminada, una conexión WAN que se trata como inactiva se considerará como una vez más al recibir tres búsquedas de ping / DNS consecutivas exitosas.

4.4.1.3.6 Configuración dinámica de DNS (Dynamic DNS Settings)

Configuración dinámica de DNS
  • - Proveedor de servicio (Service Provider): Esta configuración especifica el proveedor de servicios de DNS dinámico que se utilizará para la WAN. Los proveedores admitidos son:
  • * changeip.com
  • * dyndns.org
  • * no-ip.org
  • * tzo.com
  • * DNS-O-Matic

Seleccione Inhabilitado para deshabilitar esta función.

  • - ID de usuario / usuario / correo electrónico (User ID / User /Email): Esta configuración especifica el nombre de usuario registrado para el servicio de DNS dinámico
  • - Contraseña / contraseña de paso / TZO (Password / Pass /TZO Key): Esta configuración especifica la contraseña para el servicio DNS dinámico.
  • - Actualizar todos los hosts (Update All Hosts): Marque esta casilla para actualizar automáticamente todos los hosts.
  • - Hosts / Dominio (Hosts / Domain): Esta configuración especifica una lista de nombres de host o dominios que se asociarán con la dirección IP pública de Internet de la conexión WAN.

4.4.2 Creación de perfiles de conexión WiFi

Puede crear manualmente un perfil para conectarse a una conexión WiFi. Esto es útil para crear un perfil para conectarse a puntos de acceso SSID ocultos. Haga clic en Red> WAN> Detalles> Crear perfil … para comenzar.

Creación de perfiles de conexión WiFi

Esto abrirá una ventana similar a la que se muestra a continuación.

Red> WAN> Detalles> Crear perfil

4.4.2.1 Configuración de perfil de conexión WiFi

  • - Tipo (Type): Seleccione si la red se conectará automática o manualmente.
  • - Nombre de red - SSID (Network Name - SSID): ingrese un nombre para representar esta conexión WiFi.
  • - Seguridad (Security): Esta opción le permite seleccionar qué política de seguridad se usa para esta red inalámbrica.
    • Opciones Disponibles:
      • > Open
      • > Web
      • > WPA/WPA2 -Personal
      • > WPA/WPA2 - Enterprise

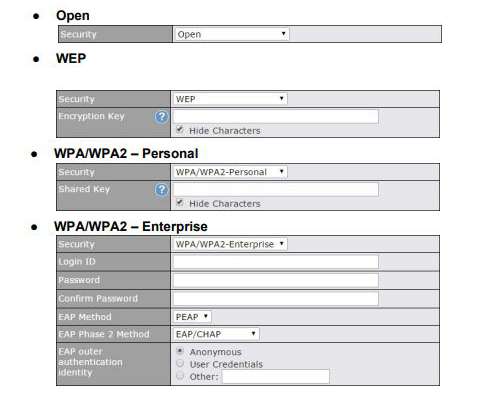

Configuración de perfil de conexión Wi-Fi

4.4.3 Chequeo de salud WAN

Para garantizar que el tráfico se enrute solo a conexiones WAN en buen estado, el router de Peplink puede verificar periódicamente el estado de cada conexión WAN. La configuración del control de estado para cada conexión WAN se puede configurar de forma independiente a través de Red> WAN> Detalles.

4.4.3.1 Ajustes de chequeo

  • - Método: Esta configuración especifica el método de comprobación de estado para la conexión WAN. Este valor se puede configurar como Deshabilitado, PING, Búsqueda de DNS o HTTP. El método predeterminado es la búsqueda de DNS. Para las conexiones de Internet móvil, el valor de Método se puede configurar como Desactivado o SmartCheck.


4.4.3.1.1 Chequeo de salud desactivado (Health Check Disabled)

Cuando se selecciona Deshabilitado en el campo Método, la conexión WAN siempre se considerará como activa.

La conexión NO se tratará como inactiva en caso de errores de enrutamiento de IP.

4.4.3.1.2 Método de control de salud: PING (Health Check Method: PING)

Se emitirán paquetes de ping ICMP para probar la conectividad con una dirección IP de destino configurable o un nombre de host. Se considera que una conexión WAN está activa si se reciben respuestas de ping desde uno o ambos hosts de ping.

Método de control de salud: PING
  • - Hosts de PING: Esta configuración especifica las direcciones IP o los nombres de host con los que se probará la conectividad a través del ping ICMP. Si se selecciona Usar los dos primeros servidores DNS como hosts de ping, el host de ping de destino será el primer servidor DNS para la conexión WAN correspondiente. Se deben considerar hosts de ping confiables con un alto tiempo de actividad. De forma predeterminada, los dos primeros servidores DNS de la conexión WAN se utilizan como hosts de ping.

4.4.3.1.3 Método de comprobación de estado: búsqueda de DNS (Health Check Method: DNS Lookup)

Se emitirán búsquedas de DNS para probar la conectividad con los servidores DNS de destino. La conexión se tratará como si se recibieran respuestas de DNS de uno o ambos servidores, independientemente de si el resultado fue positivo o negativo.

Método de comprobación de estado: búsqueda de DNS
  • - Health Check DNS Servers: Este campo le permite especificar las direcciones IP de dos hosts de DNS con las que se probará la conectividad a través de la búsqueda de DNS. Si se selecciona Usar los dos primeros servidores DNS como servidores de comprobación de estado, los dos primeros servidores DNS serán los objetivos de búsqueda de DNS para verificar el estado de una conexión. Si la casilla no está marcada, el Host 1 debe llenarse, mientras que el valor del Host 2 es opcional.
  • Si se selecciona Incluir servidores DNS públicos y no se recibe respuesta de todos los servidores DNS especificados, las búsquedas de DNS también se emitirán a algunos servidores DNS públicos. Una conexión WAN se tratará como inactiva solo si tampoco se recibe respuesta de los servidores DNS públicos.
  • Se considerará que las conexiones están habilitadas si se reciben respuestas de DNS de cualquiera de los servidores DNS de comprobación de estado, independientemente de un resultado positivo o negativo. De forma predeterminada, los dos primeros servidores DNS de la conexión WAN se utilizan como servidores DNS de comprobación de estado.

4.4.3.1.4 Método de comprobación de estado: HTTP (Health Check Method: HTTP)

Se emitirán conexiones HTTP para probar la conectividad con URL configurables y cadenas para que coincidan

Método de comprobación de estado: HTTP
  • - URL1: WAN Settings>WAN Edit>Health Check Settings>URL1. La URL se recuperará cuando se realice una comprobación de estado HTTP. Cuando la String to Match se deja en blanco, se pasará una verificación de estado si el código de retorno HTTP se encuentra entre 200 y 299 (Nota: los códigos de redirección HTTP 301 o 302 se tratan como fallas). Cuando se complete la String to Match , se pasará una comprobación de estado si el código de retorno HTTP está entre 200 y 299 y si el contenido de la respuesta HTTP contiene la cadena.
  • - URL 2: WAN Settings>WAN Edit>Health Check Settings>URL2. Si también se proporciona URL2, se pasará una comprobación de estado si se pasa alguna de las pruebas.
Health Check Method: HTTP

4.4.3.1.4 Otras configuraciones de chequeo de salud (Other Health Check Settings)

  • - Se acabó el tiempo (Timeout): Esta configuración especifica el tiempo de espera en segundos para las solicitudes de búsqueda de ping / DNS. El tiempo de espera predeterminado es de 5 segundos.
  • - Intervalo de control de salud (Health Check Interval): Esta configuración especifica el intervalo de tiempo en segundos entre las solicitudes de búsqueda de ping o DNS. El intervalo de comprobación de estado predeterminado es de 5 segundos.
  • - Reintentos de revisión de salud (Health Check Retries): Esta configuración especifica el número de tiempos de espera de búsqueda de ping / DNS consecutivos después de los cuales el enrutador Pepwave tratará la conexión WAN correspondiente como inactiva. Los reintentos de estado predeterminados se establecen en 3. Al usar la configuración predeterminada de Reintentos de estado de 3, la conexión WAN correspondiente se considerará inactiva después de tres tiempos de espera consecutivos.
  • - Reintentos de recuperación (Recovery Retries): Esta configuración especifica la cantidad de respuestas de búsqueda de ping / DNS consecutivas que deben recibirse antes de que el enrutador Pepwave trate una conexión WAN que anteriormente no funcionaba como otra. De forma predeterminada, la opción Recuperar reintentos se establece en 3. Al usar la configuración predeterminada, una conexión WAN que se trata como inactiva se considerará como una vez más al recibir tres respuestas de búsqueda ping / DNS consecutivas exitosas.

4.4.4 Configuración dinámica de DNS (Dynamic DNS Settings)

Los routers de Peplink son capaces de registrar las relaciones de nombre de dominio con los proveedores de servicios DNS dinámicos. A través del registro con el (los) proveedor (es) de servicio de DNS dinámico, la dirección IP de Internet pública predeterminada de cada conexión WAN se puede asociar con un nombre de host. Con el servicio DNS dinámico habilitado para una conexión WAN, puede conectarse a la dirección IP de su WAN desde el exterior, incluso si su dirección IP es dinámica. Debe registrarse para obtener una cuenta de los proveedores de servicios de DNS dinámico enumerados antes de habilitar esta opción.

Si la dirección IP de la conexión WAN es una dirección IP privada reservada (es decir, detrás de un enrutador NAT), la IP pública de cada WAN se informará automáticamente al proveedor del servicio DNS.

Tras un cambio en las direcciones IP o cada 23 días sin reconexión del enlace, el enrutador Pepwave se conectará al proveedor de servicios de DNS dinámico para realizar una actualización de la dirección IP dentro de los registros del proveedor.

Las configuraciones para los proveedores de servicios de DNS dinámico y la asociación de nombres de host se configuran a través de Red> WAN> Detalles> Proveedor de servicios de DNS dinámico / Configuración de DNS dinámico.

Configuración dinámica de DNS

4.4.4.1 Configuración dinámica de DNS (Dynamic DNS Settings)

  • - Dynamic DNS: Esta configuración especifica el proveedor de servicios de DNS dinámico que se utilizará para la WAN en función de los proveedores de servicios de DNS dinámicos compatibles:
    • > changeip.com
    • > dyndns.org
    • > no-ip.org
    • > tzo.com
    • > DNS-O-Matic
    • > Otros…

Admite servidores DNS dinámicos personalizados ingresando su URL. Funciona con cualquier servicio compatible con DynDNS API. Seleccione Inhabilitado para deshabilitar esta función.

  • - Nombre de cuenta / dirección de correo electrónico (Account Name / Email Address): Esta configuración especifica el nombre de usuario registrado para el servicio de DNS dinámico
  • - Clave de contraseña / TZO (Password / TZO Key): Esta configuración especifica la contraseña para el servicio DNS dinámico.
  • - Hosts / Dominio (Hosts / Domain): Este campo le permite especificar una lista de nombres de host o dominios que se asociarán con la dirección IP pública de Internet de la conexión WAN. Si necesita ingresar más de un host, use un retorno de carro para separarlos.

5 Configuraciones avanzadas de WiFi (Advanced WiFi Settings)

La configuración de WiFi se puede configurar en Avanzado> Configuración de WiFi (o AP> Configuración en algunos modelos). Tenga en cuenta que los menús mostrados pueden variar según el modelo.

Configuraciones avanzadas de WiFi

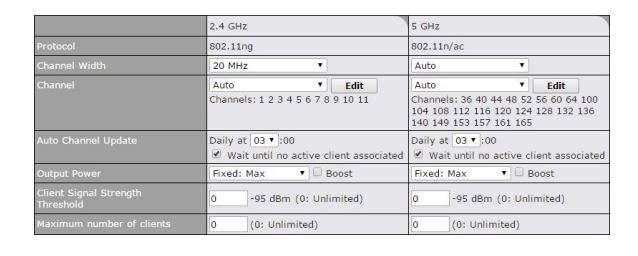

5.1 Configuraciones AP (AP Settings):

  • - SSID: Puede seleccionar las redes inalámbricas para 2.4 GHz o 5 GHz por separado para cada SSID.
  • - País de operación (Operating Country): Este menú desplegable especifica las regulaciones nacionales / regionales que debe seguir la radio WiFi.
    • > Si se selecciona una región de América del Norte, los canales de RF 1 a 11 estarán disponibles y la potencia de transmisión máxima será de 26 dBm (400 mW).
    • > Si se selecciona la región europea, los canales de RF 1 a 13 estarán disponibles. La potencia máxima de transmisión será de 20 dBm (100 mW). NOTA: Los usuarios deben elegir una opción adecuada a las leyes y regulaciones locales
  • - Frecuencia preferida (Preferred Frequency): Indique la frecuencia preferida para usar para que los clientes se conecten.
Configuraciones AP

5.2 Configuraciones AP (AP Settings) (part 2)

  • - Protocolo (Protocol): Esta opción le permite especificar si se aceptarán las solicitudes de asociación de clientes 802.11b y / o 802.11g. Las opciones disponibles son 802.11ng y 802.11na. Por defecto, se selecciona 802.11ng.
  • - Ancho de banda (Channel Width): Las opciones disponibles son 20 MHz, 40 MHz y Automático (20/40 MHz). El valor predeterminado es Auto (20/40 MHz), que permite que ambos anchos se utilicen simultáneamente.
  • - Canal (Channel): Esta opción le permite seleccionar qué canal de RF 802.11 se utilizará. El canal 1 (2.412 GHz) está seleccionado de forma predeterminada.
  • - Actualización automática del canal (Auto Channel Update): Indique la hora del día en la que actualice la selección automática de canales.
  • - Potencia de salida (Output Power): Esta opción es para especificar la potencia de salida de transmisión para el punto de acceso WiFi. Hay 4 niveles de potencia relativos disponibles: Máx., Alto, Medio y Bajo. La potencia de salida real estará limitada por los límites reglamentarios del país seleccionado.
  • - Umbral de intensidad de señal del cliente (Client Signal Strength Threshold): Esta configuración determina la fuerza máxima a la que puede transmitir el AP WiFi.
  • - Número máximo de clientes (Maximum number of clients): Esta configuración determina el número máximo de clientes que pueden conectarse a esta frecuencia de WiFi.

La configuración avanzada de AP de WiFi se puede mostrar haciendo clic en la esquina superior derecha de la sección de Configuración de AP de WiFi, que se puede encontrar en AP> Configuración. Otros modelos mostrarán una sección separada llamada Configuración avanzada de WiFi AP, que se puede encontrar en Avanzado> Configuración de WiFi.

 Configuraciones AP (AP Settings

5.3 Configuración avanzada de AP (Advanced AP Settings)

  • - ID de VLAN de gestión (Management VLAN ID): Este campo especifica el ID de VLAN para etiquetar al tráfico de administración, como el tráfico de comunicación entre el AP y el Controlador de AP. El valor es cero de forma predeterminada, lo que significa que no se aplicará ningún etiquetado de VLAN NOTA: Cambie este valor con precaución, ya que las modificaciones pueden ocasionar la pérdida de la conexión con el controlador AP.
  • - Horario de funcionamiento (Operating Schedule): Elija entre las programaciones que ha definido en Sistema> Programación. Seleccione la programación para que el AP integrado siga en el menú desplegable.
  • - Beacon Rate (A): Esta opción es para configurar la tasa de bits de transmisión para enviar una baliza. Por defecto, se selecciona 1Mbps.
  • - Beacon Interval (A): Esta opción es para establecer el intervalo de tiempo entre cada baliza. Por defecto, se selecciona 100ms.
  • - DTIM (A): Este campo le permite configurar la frecuencia para que la baliza incluya mensajes de indicación de tráfico de entrega. El intervalo se mide en milisegundos. El valor predeterminado se establece en 1 ms.
  • - RTS Threshold (A): El umbral RTS (Request to Clear) determina el nivel de conexión requerido antes de que el AP comience a enviar datos. El estándar recomendado del umbral de RTS es alrededor de 500.
  • - Fragmentation Threshold (A): Esta configuración determina el tamaño máximo de un paquete antes de que se fragmente en varias partes.
  • - Convertidor de distancia / tiempo (Distance / Time Convertor): Seleccione el rango que desea cubrir con su WiFi, y el enrutador hará recomendaciones para el Tiempo de Slot y el Tiempo de espera de ACK.
  • - Slot Time (A): Este campo es para especificar el tiempo de espera de la unidad antes de transmitir un paquete. Por defecto, este campo se establece en 9 µs.
  • - ACK Timeout (A): Este campo es para configurar el tiempo de espera para recibir un paquete de confirmación antes de realizar una retransmisión. De forma predeterminada, este campo se establece en 48 µs.
  • - Frame Aggregation (A): Esta opción le permite habilitar la agregación de cuadros para aumentar el rendimiento de transmisión.

(A) - Función avanzada, haga clic en el botón en la esquina superior derecha para activar.

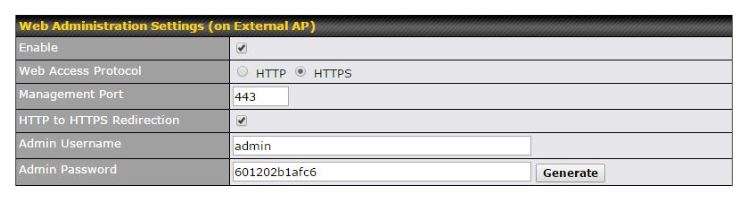

5.3.1 Configuraciones de administración web (Web Administration Settings)

Configuraciones de administración web
  • - Habilitar (Enable): Al marcar esta casilla se habilita el acceso de administrador web para los AP ubicados en la WAN.
  • - Protocolo de acceso web (Web Access Protocol): Determina si se puede acceder al portal de administración web a través de HTTP o HTTPS
  • - Puerto de gestión (Management Port): Determina el puerto en el que se puede acceder a la IU de administración.
  • - Nombre de usuario del administrador (Admin Username): Determina el nombre de usuario que se utilizará para iniciar sesión en el portal de administración web.
  • - Clave de administrador (Admin Password): Determina la contraseña para el portal de administración web en AP externo.

La configuración de WiFi WAN se puede configurar en Avanzado> Configuración de WiFi.

configuración de WiFi WAN

5.4 WiFi WAN Settings

  • - Channel Width: Las opciones disponibles son 20/40 MHz y 20 MHz. El valor predeterminado es 20/40 MHz, lo que permite que ambos anchos se utilicen simultáneamente.
  • - Bit Rate: Esta opción le permite seleccionar una tasa de bits específica para la transferencia de datos a través de la red Wi-Fi del dispositivo. Por defecto, Auto está seleccionado.
  • - Output Power: Esta opción es para especificar la potencia de salida de transmisión para el AP WiFi. Hay 4 niveles de potencia relativos disponibles: Máx., Alto, Medio y Bajo. La potencia de salida real estará limitada por los límites regulatorios del país seleccionado. Tenga en cuenta que seleccionar la opción Boost puede hacer que la salida de radio del MAX supere los límites reglamentarios locales.

6 Configuración de MediaFast

Los ajustes de MediaFast se pueden configurar desde el menú Red.

6.1 Configuración del almacenamiento en caché de contenido de MediaFast (Setting Up MediaFast Content Caching)

Para acceder a la configuración de almacenamiento en caché del contenido de MediaFast, seleccione Avanzado> Control de caché

Configuración de MediaFast

6.1.1 Configuración de control de caché (Cache Control Settings)

  • - Domain: Elija Almacenar en caché en todos los dominios, o ingrese nombres de dominio y, a continuación, elija Cachear solo los dominios especificados o No almacenar en caché los dominios especificados.
  • - Source IPSubnet: Esta configuración permite que el almacenamiento en caché se aplique a las subredes IP especificadas por el usuario. Si se selecciona "Cualquiera", el almacenamiento en caché se aplicará a todas las subredes.
  • - Content Type:Marque estas casillas para almacenar en caché los tipos de contenido enumerados o deje las casillas sin marcar para almacenar en caché los tipos enumerados.
  • - Cache LifetimeSettings: Introduzca una extensión de archivo, como JPG o DOC. Luego ingrese toda la vida en días para especificar cuánto tiempo se almacenarán en caché los archivos con esa extensión. Agrega o elimina entradas usando los controles de la derecha.

6.2 Recogiendo Prefetching Contenido (Scheduling Content Prefetching)

La captación previa de contenido le permite descargar contenido en un horario que usted defina, lo que puede ayudar a preservar el ancho de banda de la red durante las horas punta y mantener los costos bajos. Para acceder a la configuración de captación previa de contenido de MediaFast, seleccione Avanzado> Programación de captación previa.

Recogiendo Prefetching Contenido

6.2.1 Preestablecer los ajustes de programación (Prefetch Schedule Settings)

  • - Name: Este campo muestra el nombre dado a la descarga programada.
  • - Status: Compruebe el estado de su descarga programada aquí.
  • - Next RunTime/Last RunTime: Estos campos muestran la fecha y la hora de las siguientes y más recientes ocurrencias de la descarga programada.
  • - Last Duration: Marque este campo para asegurarse de que la descarga más reciente tomó el tiempo esperado para completarse. Un valor demasiado bajo puede indicar una descarga incompleta o un destino de descarga incorrectamente especificado, mientras que un valor demasiado largo puede significar una descarga con un destino o tiempo de detención incorrectamente especificado.
  • - Result: Este campo indica si las descargas están en progreso (Reloj) o completas (Check en verde).
  • - Last Download: Marque este campo para asegurarse de que el tamaño del archivo de descarga más reciente se encuentre dentro del rango esperado. Un valor demasiado bajo puede indicar una descarga incompleta o un destino de descarga incorrectamente especificado, mientras que un valor demasiado largo puede significar una descarga con un destino o tiempo de detención incorrectamente especificado. Este campo también es útil para ver rápidamente qué descargas consumen más espacio de almacenamiento.
  • - Actions: Para comenzar una descarga programada inmediatamente, haga clic en (flecha hacia abajo verde). Para cancelar una descarga programada, haga clic en (stop - cuadrado rojo). Para editar una descarga programada, haga clic en (lápiz). Para eliminar una descarga programada, haga clic en (X).
  • - Clear Web Cache: Para borrar todo el contenido en caché, haga clic en este botón. Tenga en cuenta que esta acción no puede ser irrelevante.
  • - Clear Statistics: Para borrar todas las estadísticas de búsqueda previa y estado, haga clic en este botón.

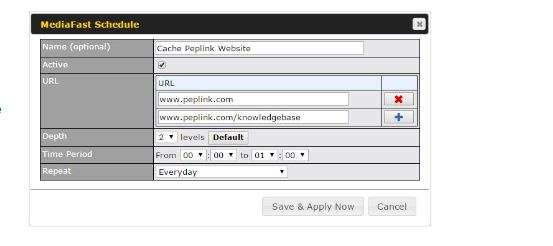

  • - New Schedule: Haga clic para comenzar a crear una nueva descarga programada. Al hacer clic en el botón, aparecerá la siguiente pantalla:

6.3 Viendo las estadísticas de MediaFast (Viewing MediaFast Statistics)

Para obtener detalles sobre el almacenamiento y el uso del ancho de banda, seleccione Estado> MediaFast

estadísticas de MediaFast

7. Enlace de ancho de banda SpeedFusion / PepVPN (Bandwidth Bonding SpeedFusion​TM ​/ PepVPN)

Enlace de ancho de banda SpeedFusion

El ancho de la banda de Pepwave que une SpeedFusion es la tecnología patentada que permite que los enrutadores SD-WAN conecten varias conexiones de Internet para aumentar la confiabilidad y el ancho de banda de sitio a sitio.

La funcionalidad SpeedFusion conecta de forma segura su router de Peplink a otro dispositivo Pepwave o Peplink (solo Peplink Balance210 / 310/380/580/710/1350). Las comunicaciones de datos, voz o vídeo entre estas ubicaciones se mantienen confidenciales en la Internet pública.

La unión de ancho de banda SpeedFusion, está diseñada específicamente para entornos multi-WAN. En caso de fallas y congestión de la red en una o más WAN, se pueden usar otras WAN para continuar transportando el tráfico de la red.

Los diferentes modelos de enrutadores SD-WAN tienen diferentes números de conexiones de sitio a sitio permitidas. Los usuarios finales que necesitan tener más conexiones de sitio a sitio pueden comprar una licencia de SpeedFusion para aumentar el número de conexiones de sitio a sitio permitidas.

Los routers de Pepwave pueden agregar el ancho de banda de todas las conexiones WAN para enrutar el tráfico de SpeedFusion. A menos que todas las conexiones WAN de un sitio estén inactivas, los enrutadores Pepwave pueden mantener el VPN funcionando y funcionando.

La vinculación de ancho de banda VPN es compatible con el Firmware 5.1 o superior. Todo el ancho de banda disponible se utilizará para establecer el túnel VPN, y todo el tráfico se equilibrará en el nivel de paquetes en todos los enlaces. La vinculación de ancho de banda VPN está habilitada por defecto.

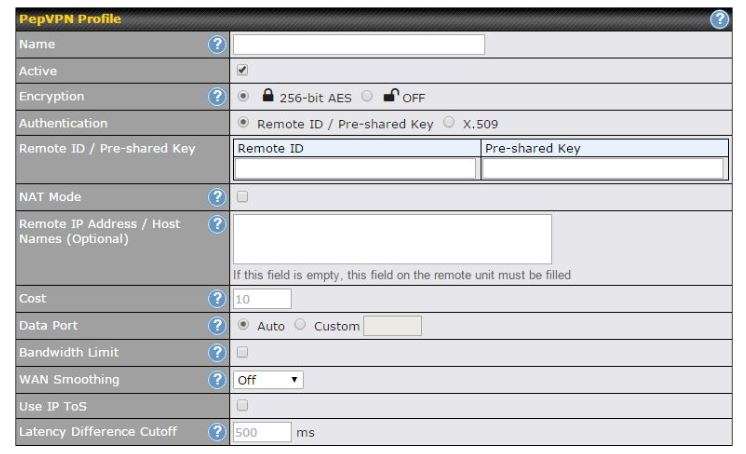

7.1 PepVPN

Para configurar PepVPN y SpeedFusion, vaya a Avanzado> SpeedFusion ™ o Avanzado> PepVPN.

configurar PepVPN y SpeedFusion

La subred LAN local y las subredes detrás de la LAN (definidas en Ruta estática en la página de configuración de LAN) se anunciarán a la VPN. Todos los miembros de VPN (sucursales y oficinas centrales) podrán enrutar a subredes locales.

Tenga en cuenta que todas las subredes de LAN y las subredes detrás de ellas deben ser únicas. De lo contrario, los miembros de VPN no podrán acceder entre sí.

Todos los datos pueden enrutarse a través de la VPN utilizando el estándar de cifrado AES de 256 bits. Para configurar, navegue a Avanzado> SpeedFusion ™ o Avanzado> PepVPN y haga clic en el botón de Nuevo perfil para crear un nuevo perfil VPN (es posible que primero tenga que guardar el perfil predeterminado que se muestra para acceder al botón Nuevo perfil) . Cada perfil especifica las configuraciones para hacer una conexión VPN con un dispositivo remoto Pepwave o Peplink.

Tenga en cuenta que las configuraciones disponibles varían según el modelo. Se mostrará una lista de los perfiles de conexión de SpeedFusion definidos y una opción de Tiempo de detección de falla de enlace. Haga clic en el botón Nuevo perfil para crear un nuevo perfil de conexión VPN para realizar una conexión VPN a un Equilibrio de Peplink remoto a través de las conexiones WAN disponibles. Cada perfil es para hacer una conexión VPN con un Balance de Peplink remoto.

PepVPN

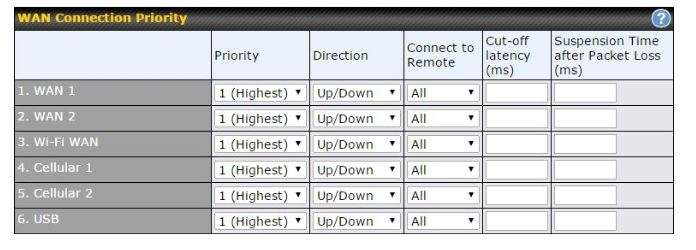

Para habilitar el puente de capa 2 entre los perfiles de PepVPN, navegue a Red> LAN> Configuración básica> * Nombre de perfil de LAN *

perfiles de PepVPN



CONOCE NUESTROS PRODUCTOS Y SOLUCIONES WIRELESS

Para obtener más información, ponte en contacto con el Departamento de Soporte o el Departamento de Pedidos 902 506 100 o envía un correo electrónico a info@wifisafe.com
