En este manual os explicaremos la forma de configurar los switches de la gama Unifi de Ubiquiti para que los puertos que sean de nuestro interés realicen un marcado de VLANs.

Tal y como hicimos para la serie UnifiSwitch, os presentamos el nuevo artículo para la configuración de marcado VLAN en nuestros puertos de los Switches de la serie EdgeSwitch de Ubiquiti. Para este escenario es necesario disponer de un router que gestione nuestras VLAN's y nos sirva de DHCP server para nuestras distintas VLAN's. Para esta tarea podemos utilizar el roter de la gama EdgeMAX o cualquier router de terceros.

En nuestro caso hemos utilizado un Hotspot de Edgecore que hará de router/gateway y un switch ES-8-150W de Ubiquiti.

En la siguiente imagen os mostramos la configuración previa de las VLAN's creadas en nuestro gateway. Tenemos dos segmentos de red cada una con un TAG VLAN asociado, el 111 y el 222 y su respectivo rango IP. De manera que cualquier petición que reciba el Hotspot con el TAG 111 obtendrá una IP del rango 172.21.x.x y todo lo que reciba con el TAG 222 obtendrá una IP del rango 172.22.x.x.

gestor_vlan_hotspot

Configuración:

Al ser un switch de la gama EdgeSwitch, es necesario realizar la configuración a través de su GUI de configuración, accediendo a través de la IP por defecto: 192.168.1.2, es de destacar que también viene activado como DHCP client para que reciba IP en caso de tener un servidor.

Tal como he comentado antes, en nuestro caso accedemos al dispositivo a través de la IP que nos ha asignado nuestro DHCP Server y a su vez gestor de VLAN’S.

El acceso por defecto al switch es:
Username: ubnt
Password: ubnt

Acceso al Swtich EdgeSwitch de Ubiquiti

Paso 1: Creación de VLAN’S en el switch EdgeSitch de Ubiquiti

Una vez dentro de la interfaz de configuración, en el costado izquierdo disponemos de un menú lateral, hacemos clic en el en la pestaña “VLANs”

creacion vlan en switches EdgeSwitch de Ubiquiti

Se nos abre una ventana con una VLAN por defecto ya creada, tal como lo muestra la imagen anterior y en el la esquina superior derecha tendremos el siguiente campo “New VLAN ID” y el icono “+”, el campo lo debemos rellenar tal como lo indica con el ID VLAN. En nuestro caso ID:111 Seguidamente hacemos clic en el icono antes mencionado y la VLAN estará ya creada en nuestro Switch.

Creación de nueva ID VLAN
creacion_vlan_111

Realizamos el mismo procedimiento para la creación de la otra VLAN en nuestro caso con el ID:222.

En la siguiente imagen vemos como tenemos creadas ambas VLAN’s:

creacion_vlan_222

Es recomendable cambiar el nombre de VLAN para mejor identificación de la misma, para ello, hacemos clic en recuadro que contienen el ID y nos permitirá editar en nombre, una vez realizado esto debemos hacer clic en el botón “Save” para guardar los cambios.

cambio_nombre_vlan
cambio_nombre_VLANS

Una vez hecha esta configuración básica debemos aplicar los cambios, para ello hacemos clic en el botón “Apply” de color azul que se encuentra en la parte superior de la misma ventana.

Paso 2: Definir puertos que haran el marcado VLAN en switch EdgeSwitch de Ubiquiti

Para definir los puertos los cuales queremos configurar para que hagan el marcado VLAN, nos dirigimos al puerto en cuestión y seleccionamos la opción “U” Untagged, es necesario recordar que cada puerto sólo puede tener una VLAN como Untagged, por tanto debemos cambiar la VLAN Por defecto.

En nuestro caso hemos configurado que el puerto 2 marque con el TAG:111 y por otro lado hemos configurado el puerto 3 para que marque con el TAG:222

definicion de puertos que haran el marcado VLAN

Paso 3: Comprobación del funcionamiento

Solo nos queda comprobar que la configuración es correcta y que cuando conectamos un PC a un puerto concreto ya sea el 2 o el 3 pertenezca a una VLAN o a otra.

A continuación conectaremos un ordenador al puerto 2 y comprobaremos la IP que adquiere.

comprobacion_vlan_111

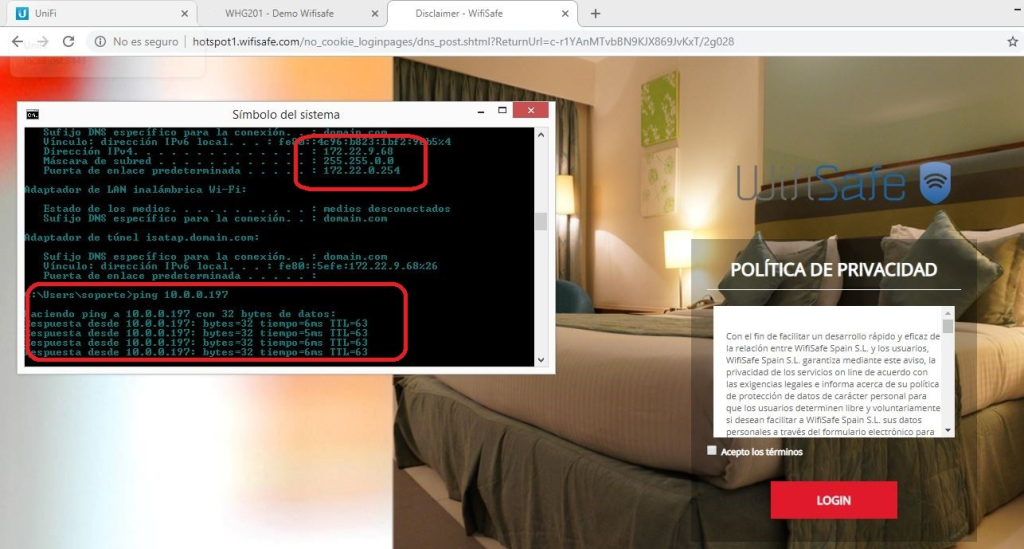

Y realizaremos la misma comprobación conectado un ordenador al puerto 3 del Switch.

comprobacion_vlan_222

Y con esto finalizamos este manual para configurar los puertos de nuestros switches de la serie EdgeSwitch de Ubiquiti para que marquen con TAG VLAN los puertos que nosotros seleccionemos.

Si utilizáis Switches de la gama UnifiSwitch, también tenéis disponible el artículo aquí.
