En este manual os explicaremos la forma de configurar los switches de la gama Unifi de Ubiquiti para que los puertos que sean de nuestro interés realicen un marcado de VLANs.

Para este escenario es necesario disponer de un router que gestione nuestras VLAN's y nos sirva de DHCP server para nuestras distintas VLAN's. Para esta tarea podemos utilizar el USG (enrutador de la serie Unifi de Ubiquiti) o cualquier router de terceros, la ventaja de usar productos de la gama Unifi, es que nos permite tenerlo todo centralizado y gestionado a través de un sólo software de gestión “Unifi Controller” y de esta manera no tener que disponer de varias interfaces para cada dispositivo para su configuración.

En nuestro caso hemos utilizado un Hotspot de Edgecore que hará de router/gateway y un switch US-8-60W de Ubiquiti.

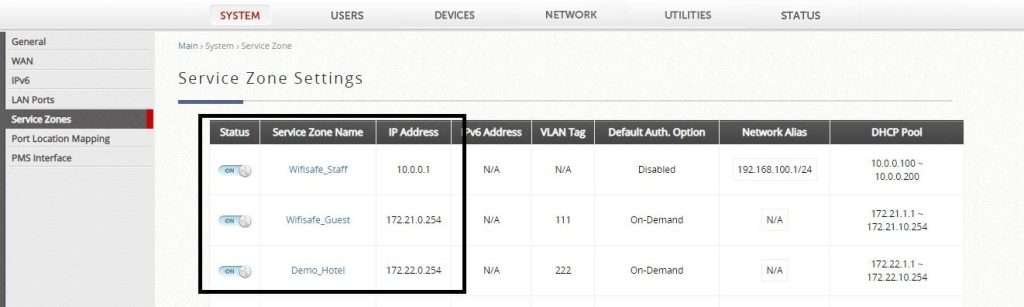

En la siguiente imagen os mostramos la configuración previa de las VLAN's creadas en nuestro gateway. Tenemos dos segmentos de red cada una con un TAG VLAN asociado, el 111 y el 222 y su respectivo rango IP. De manera que cualquier petición que reciba el Hotspot con el TAG 111 obtendrá una IP del rango 172.21.x.x y todo lo que reciba con el TAG 222 obtendrá una IP del rango 172.22.x.x.

gestor_vlan_hotspot

Configuración:

Al ser un switch de la gama Unifi Switch, es necesario realizar la configuración a través del Unifi Controller como hemos comentado al principio.

Abrimos el software de gestión Unifi Controller de Ubiquiti, si no disponemos de él lo podemos descargar desde su página oficial.

También se puede utilizar el UC-CK de Ubiquiti y así no dependemos de un PC con el Controller corriendo.

Paso 1: Creación de redes (VLAN'S)

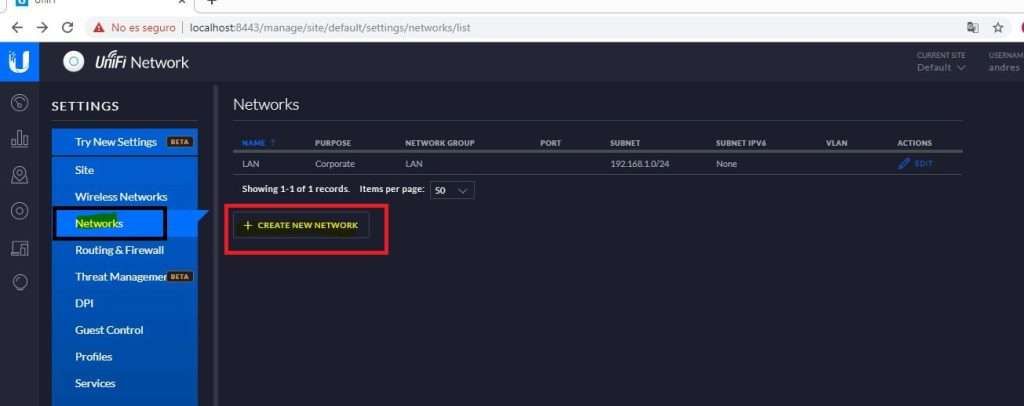

Nos vamos al menú lateral y hacemos clic en la opción “Settings”, nos abrirá una ventana, como veremos en la siguiente imagen, con un submenú, y aquí debemos hacer clic en la opción “Network” y posteriormente clic en “Create Network”.

creacion_redes

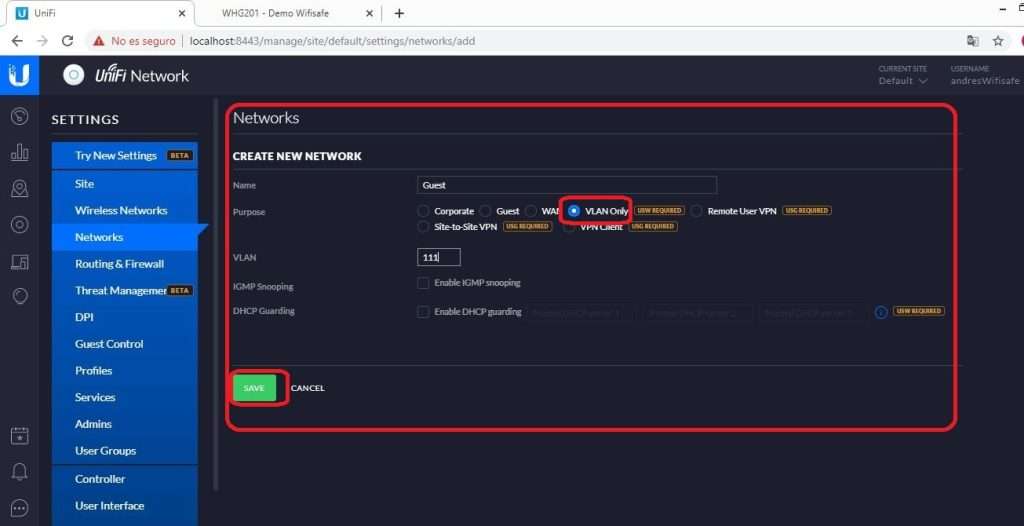

Como vemos en el ejemplo creamos una red con el nombre “Guest” a la cual le asignamos el TAG VLAN 111, en el caso de no usar el USG debemos marcar la opción “VLAN ONLY” como en nuestro caso, de lo contrario podremos usar las otras opciones. Si tiene dudas puede consultar el siguiente link:

https://help.ubnt.com/hc/en-us/articles/115008206708-UniFi-Network-Types

Una vez rellenados los campos necesarios debemos pulsar el botón “Save” para guardar la configuración.

creacion_red_guest

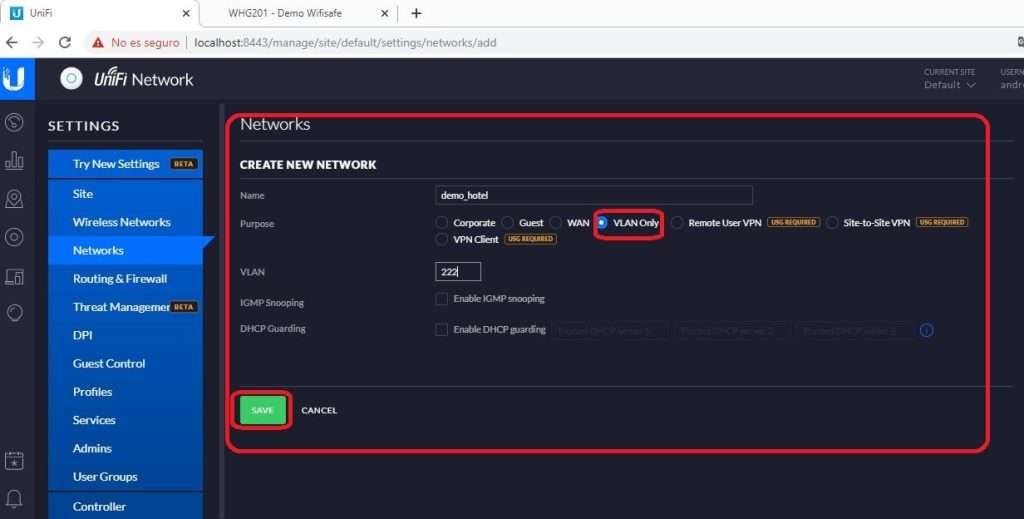

Siguiendo el procedimiento anterior, ahora creamos la siguiente red que llamaremos ”demo_hotel”, y le definimos el TAG VLAN 222.

creacion_red_demo_hotel

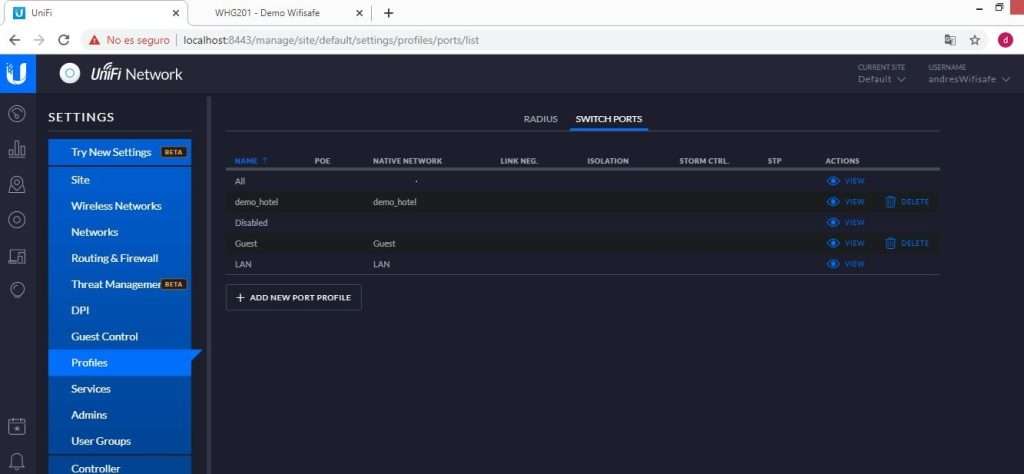

Nota: Cuando creamos las VLAN's en el controlador, se crea un perfil de Switch por defecto para cada red creada con el mismo nombre de la red tal y como lo muestra la siguiente imagen.

perfeiles_por_defecto

Paso 2: Aplicando el perfil de Switch por defecto a los puertos

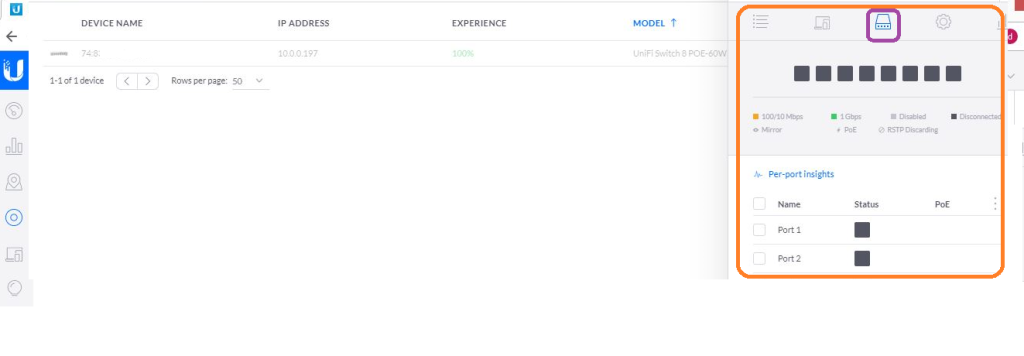

Para aplicar los perfiles debemos ir a la opción “Devices” en el menú principal del lateral, seleccionar el Switch de la lista de dispositivos, en nuestro caso elegimos el US-8-60W.

Una vez seleccionado el dispositivo a la derecha se abrirá una ventana, tal como lo muestra la siguiente imagen marcada con un recuadro rojo. Hecho esto, debemos hacer clic en el icono “Ports” marcado con un recuadro de color lila en la imagen.

Como podemos ver nos aparecerán una lista con todos los puertos de Switch.

Para seleccionar el perfil que debamos aplicar al puerto, debemos colocarnos con el puntero del ratón en la línea del puerto en cuestión, veremos com nos aparecerá un icono de un “lápiz

aplicando_perfil_puertos

Hacemos clic en el icono y nos aparecerá una ventana como la siguiente, en la que nos muestra varias opciones de configuración para dicho puerto.

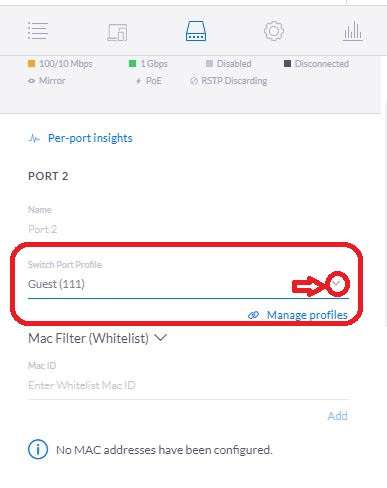

Una vez estamos aquí, debemos situarnos en la opción “Switch Port Profiles” y hacer clic en la flecha que hemos marcado con un recuadro rojo, seguidamente se nos abrirá un desplegable con todas las redes que hemos creado anteriormente en el paso 1.

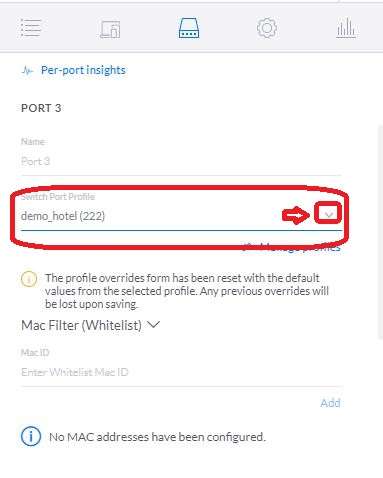

Debemos seleccionar el perfil que nos interese para cada uno de los puertos, en nuestro caso el “Guest” para el puerto 2 y el “demo_hotel” para el puerto 3 y para terminar haremos clic en el botón “Save” que se encuentra al final del todo para guardar la configuración. De manera que una vez aplicada la configuración, lo que conectemos al puerto 2 lo marcara con el TAG 111 y lo que conectemos al puerto 3 con el TAG 222.

Paso 3: Comprobación del funcionamiento

Solo nos queda comprobar que la configuración es correcta y que cuando conectamos un PC a un puerto concreto pertenezca a una VLAN concreta.

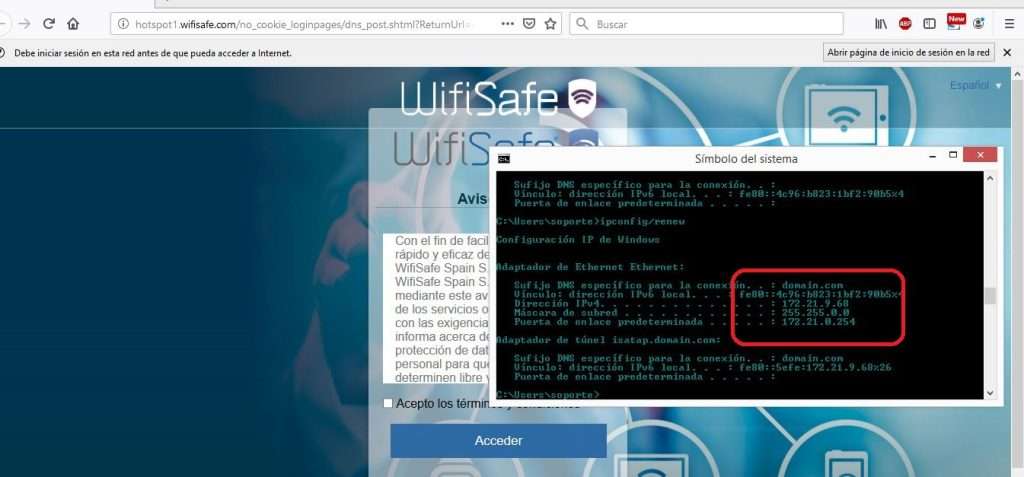

En nuestro ejemplo hemos aplicado en el puerto 2 el perfil “Guest con ID VLAN:111. A continuación podemos ver que un ordenador conectado a este puerto obtiene el direccionamiento IP que corresponde a la VLAN111 que hemos definido al principio del manual, 172.21.x.x.

comprobacion_marcado_111

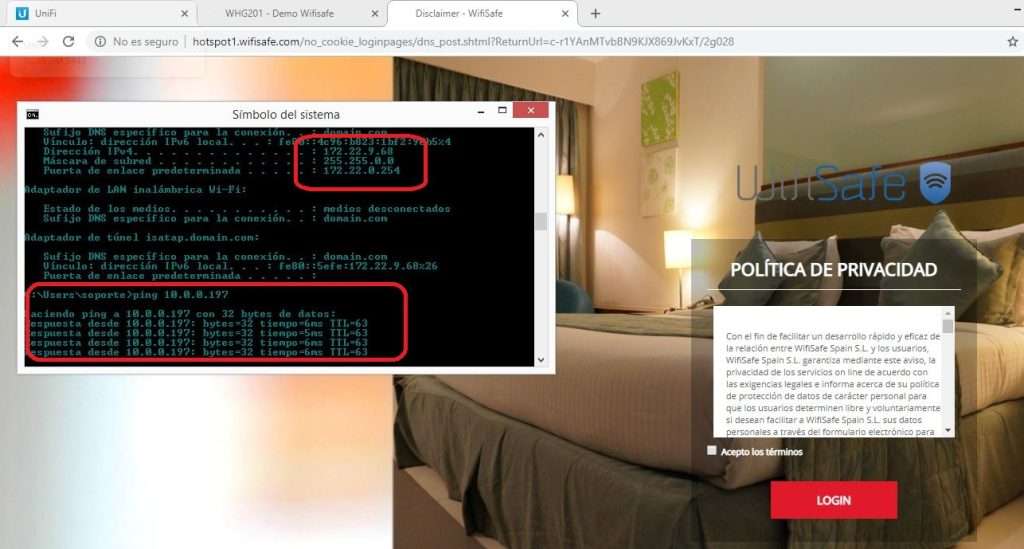

De la misma forma, en el puerto 3 hemos aplicado el perfil “demo_hotel” con ID VLAN:222. A continuación podemos ver que un ordenador conectado a este puerto obtiene el direccionamiento IP que corresponde a la VLAN222 que hemos definido al principio del manual, 172.22.x.x.

comprobacion_marcado_222

Y con esto finalizamos este manual para configurar los puertos de nuestros switches de la serie Unifi de Ubiquiti para que marquen con TAG VLAN los puertos que nosotros seleccionemos.

El procedimiento es similar en la serie de Switches Edgemax, pero a través de la GUI de los equipos.
